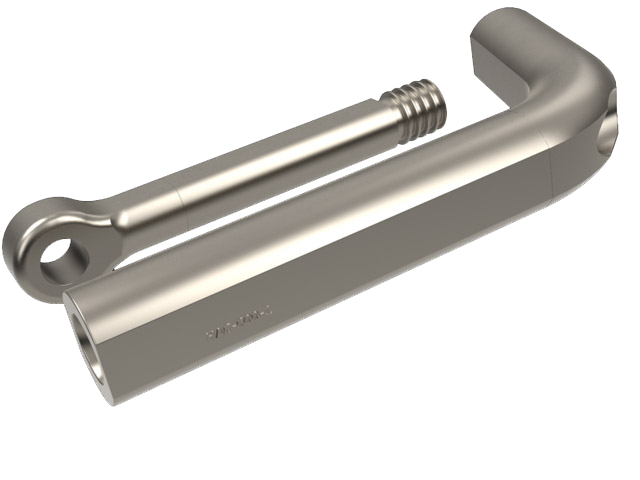

НАС-50-1В

<h2> <span style="font-size: 14px; text-transform: uppercase;">зажим натяжной прессуемый НАС-50-1В</span></h2> Предназначены для монтажа сталеалюминиевых проводов сечением 35 мм2 и выше по ГОСТ 839-80. <br> Опрессовываются шестигранными матрицами.<br>   <br> <div class="alert alert-info"> <b>индекс В в марке — зажимы с контактной пластиной для крепления шлейфа</b> </div> <br> Конструкция зажимов позволяет осуществлять крепление шлейфа провода к зажимам, используя болтовое присоединение. Это исключает необходимость выполнения опресовочных операций на земле по предварительному закреплению шлейфов проводов анкерных опор в натяжных зажимах. В этом случае к контактным пластинам зажимов типа НАС-В через болтовое соединение присоединяются специальные шлейфы типа ШСА полной заводской готовности. <br> Прочность заделки провода в зажимах типа НАС-В увеличена и приведена к уровню мировых стандартов - не менее 95% от разрывного усилия провода. <br> Изготавливаются по ТУ 3449-001-52819896-2010. <h4><span style="font-size: 14px; text-transform: uppercase;"><br> </span></h4> <h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики НАС-50-1В</span></h4> <table border="1"> <tbody> <tr> <td rowspan="2"> Наим. </td> <td rowspan="2"> Марка провода по ГОСТ 839-80 </td> <td rowspan="2"> Деталь зажима </td> <td rowspan="2"> Матрица опрес. </td> <td colspan="11"> Размеры, мм </td> <td rowspan="2"> Разр. нагрузка зажима, кН, не менее </td> <td rowspan="2"> Масса, кг </td> </tr> <tr> <td> b </td> <td> D </td> <td> d </td> <td> d1 </td> <td> L </td> <td> L1 </td> <td> L2 </td> <td> L3 </td> <td> L4 </td> <td> S </td> <td> H </td> </tr> <tr> <td rowspan="4"> НАС-50-1В </td> <td rowspan="2"> АС 35/6,2 </td> <td> корпус </td> <td> МШ-26 </td> <td rowspan="4"> 14 </td> <td rowspan="4"> 30 </td> <td> 11 </td> <td> - </td> <td rowspan="4"> 265 </td> <td rowspan="4"> 250 </td> <td rowspan="4"> 145 </td> <td rowspan="4"> 80 </td> <td rowspan="4"> 25 </td> <td rowspan="4"> 10 </td> <td rowspan="4"> 127 </td> <td rowspan="4"> 19,25 </td> <td rowspan="4"> 0,65 </td> </tr> <tr> <td> анкер </td> <td> МШ-13 </td> <td> - </td> <td> 15 </td> </tr> <tr> <td rowspan="2"> АС 50/8 </td> <td> корпус </td> <td> МШ-26 </td> <td> 11 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> МШ-13 </td> <td> - </td> <td> 15 </td> </tr> </tbody> </table>
