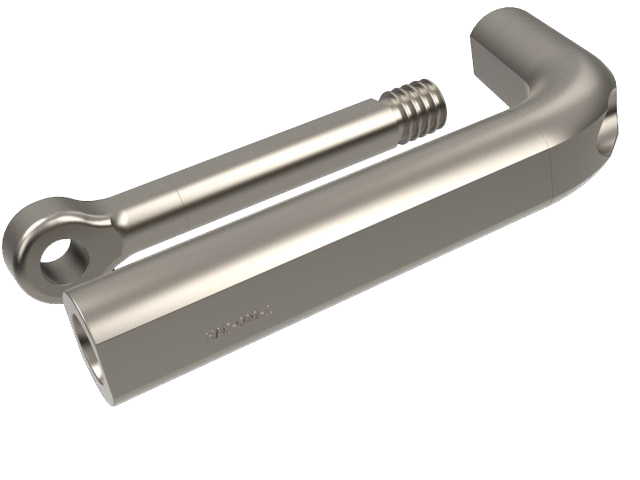

Зажим натяжной прессуемый НАС-300-1Б

Предназначены для монтажа сталеалюминиевых проводов сечением 300 мм2 и выше по ГОСТ 839-80.
Опрессовываются шестигранными матрицами.
Изготавливаются по ТУ 3449-001-52819896-2010.

Характеристики

Наим.

Марка провода по ГОСТ 839-80

Деталь зажима

Матрица опресс.

Размеры, мм

Разр. нагрузка зажима, кН, не менее

Масса кг

b

D

d

d1

L

L1

L2

L3

H

НАС-300-1Б

АС300/66

корпус

МШ-39,8

25

46,5

26,5

–

997,5

370

180

110

178

142,05

2,45

анкер

МШ-25,0

–

26

АС300/67

корпус

МШ-39,8

26,5

–

анкер

МШ-25,0

–

26

Особенности зажимов НАС в исполнении "Б"

Прочность заделки.
Прочность заделки провода в них находится на уровне мировых стандартов и составляет не менее 95% разрывного усилия провода. Это достигается тем, что алюминиевые корпуса зажимов выполнены из специального алюминиевого профиля, а анкера натяжных зажимов из круглого стального проката. Опрессование их производится шестигранными матрицами. При этом обжатие провода происходит равномерно по всему сечению провода, исключая неравномерную концентрацию напряжения в проводе на выходе из зажима, которую наблюдают в традиционных зажимах.

Условия монтажа.
Облегчаются условия монтажа. При опрессовании традиционных зажимов круглыми матрицами часто происходит разворот корпуса зажима, а также анкера, что при дальнейшем опрессовании ведет к закусыванию стенок и образованию «облоя». Это требует дополнительных затрат времени на его удаление. Упрощается производство анкеров, поскольку исключается операция выполнения «лысок» (граней) для придания им овального сечения, необходимого при опрессовании круглыми матрицами.

Повышение надежности.
Повышена надежность соединения анкера с корпусом зажима. Поскольку соединение анкера с корпусом также производится опрессованием, на конце анкера выполнены ряд проточек. В традиционных анкерах ширина гребня и впадины практически одинаковая. Принимая во внимание, что соединяются две детали, выполненные из разных по прочности материалов, в конструкции новых анкеров ширина впадин принята приблизительно в четыре раза больше, чем у гребней, что соответствует соотношению прочности стали к алюминию, из которых они изготавливаются. Это обеспечивает более высокую надежность соединения анкера с корпусом.

Оптимальное сечение.
Принято оптимальное сечение профилей алюминиевых корпусов, обеспечивая нормативный коэффициент опрессования и необходимую прочность зажимов.
