НАС-240-1В

НАС-240-1В

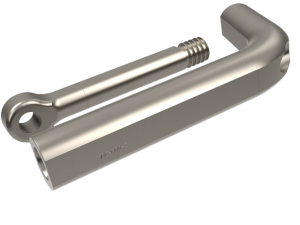

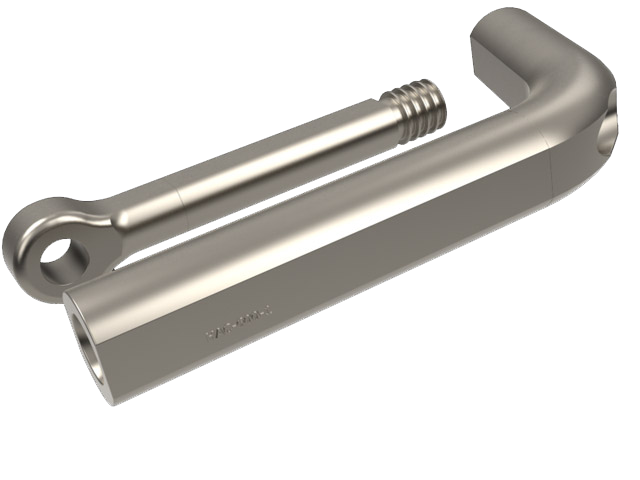

<h3> <span style="font-size: 14px; text-transform: uppercase;">зажим натяжной прессуемый НАС-240-1В</span></h3> Предназначены для монтажа сталеалюминиевых проводов сечением 35 мм2 и выше по ГОСТ 839-80. <br> Опрессовываются шестигранными матрицами.<br>   <br> <div class="alert alert-info"> <b>индекс В в марке — зажимы с контактной пластиной для крепления шлейфа</b> </div> <br> Конструкция зажимов позволяет осуществлять крепление шлейфа провода к зажимам, используя болтовое присоединение. Это исключает необходимость выполнения опресовочных операций на земле по предварительному закреплению шлейфов проводов анкерных опор в натяжных зажимах. В этом случае к контактным пластинам зажимов типа НАС-В через болтовое соединение присоединяются специальные шлейфы типа ШСА полной заводской готовности. <br> Прочность заделки провода в зажимах типа НАС-В увеличена и приведена к уровню мировых стандартов - не менее 95% от разрывного усилия провода. <br> Изготавливаются по ТУ 3449-001-52819896-2010. <h4><span style="font-size: 14px; text-transform: uppercase;"><br> </span></h4> <h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики НАС-240-1В</span></h4> <table border="1"> <tbody> <tr> <td rowspan="2"> Наим. </td> <td rowspan="2"> Марка провода по ГОСТ 839-80 </td> <td rowspan="2"> Деталь зажима </td> <td rowspan="2"> Матрица опрес. </td> <td colspan="11"> Размеры, мм </td> <td rowspan="2"> Разр. нагрузка зажима, кН, не менее </td> <td rowspan="2"> Масса, кг </td> </tr> <tr> <td> b </td> <td> D </td> <td> d </td> <td> d1 </td> <td> L </td> <td> L1 </td> <td> L2 </td> <td> L3 </td> <td> L4 </td> <td> S </td> <td> H </td> </tr> <tr> <td rowspan="4"> НАС-50-1В </td> <td rowspan="2"> АС 35/6,2 </td> <td> корпус </td> <td> МШ-26 </td> <td rowspan="4"> 14 </td> <td rowspan="4"> 30 </td> <td> 11 </td> <td> - </td> <td rowspan="4"> 265 </td> <td rowspan="4"> 250 </td> <td rowspan="4"> 145 </td> <td rowspan="4"> 80 </td> <td rowspan="4"> 25 </td> <td rowspan="4"> 10 </td> <td rowspan="4"> 127 </td> <td rowspan="4"> 19,25 </td> <td rowspan="4"> 0,65 </td> </tr> <tr> <td> анкер </td> <td> МШ-13 </td> <td> - </td> <td> 15 </td> </tr> <tr> <td rowspan="2"> АС 50/8 </td> <td> корпус </td> <td> МШ-26 </td> <td> 11 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> МШ-13 </td> <td> - </td> <td> 15 </td> </tr> <tr> <td rowspan="4"> НАС-95-1В </td> <td rowspan="2"> АС 70/11 </td> <td> корпус </td> <td> МШ-25 </td> <td rowspan="4"> 14 </td> <td rowspan="4"> 30 </td> <td> 15 </td> <td> - </td> <td rowspan="4"> 315 </td> <td rowspan="4"> 300 </td> <td rowspan="4"> 165 </td> <td rowspan="4"> 110 </td> <td rowspan="14"> 25 </td> <td rowspan="14"> 10 </td> <td rowspan="4"> 127 </td> <td rowspan="4"> 37,54 </td> <td rowspan="4"> 0,66 </td> </tr> <tr> <td> анкер </td> <td> МШ-13 </td> <td> - </td> <td> 15 </td> </tr> <tr> <td rowspan="2"> АС 95/16 </td> <td> корпус </td> <td> МШ-25 </td> <td> 15 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> МШ-13 </td> <td> - </td> <td> 15 </td> </tr> <tr> <td rowspan="4"> НАС-120-1В </td> <td rowspan="2"> АС 120/19 </td> <td> корпус </td> <td> МШ-29,4 </td> <td rowspan="10"> 16 </td> <td rowspan="10"> 35 </td> <td> 17,5 </td> <td> - </td> <td rowspan="4"> 360 </td> <td rowspan="4"> 345 </td> <td rowspan="8"> 190 </td> <td rowspan="4"> 130 </td> <td rowspan="10"> 132 </td> <td rowspan="4"> 55,64 </td> <td rowspan="4"> 0,88 </td> </tr> <tr> <td> анкер </td> <td> МШ-16,5 </td> <td> - </td> <td> 17 </td> </tr> <tr> <td rowspan="2"> АС 120/27 </td> <td> корпус </td> <td> МШ-29,4 </td> <td> 17,5 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> МШ-16,5 </td> <td> - </td> <td> 17 </td> </tr> <tr> <td rowspan="4"> НАС-150-1В </td> <td rowspan="2"> АС 150/19 </td> <td> корпус </td> <td> МШ-25 </td> <td> 19,5 </td> <td> - </td> <td rowspan="4"> 370 </td> <td rowspan="4"> 255 </td> <td rowspan="6"> 140 </td> <td rowspan="4"> 58,81 </td> <td rowspan="4"> 0,86 </td> </tr> <tr> <td> анкер </td> <td> МШ-13 </td> <td> - </td> <td> 17 </td> </tr> <tr> <td rowspan="2"> АС 150/24 </td> <td> корпус </td> <td> МШ-29,4 </td> <td> 19,5 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> МШ-16,5 </td> <td> - </td> <td> 17 </td> </tr> <tr> <td rowspan="2"> НАС-150-2В </td> <td rowspan="2"> АС 150/34 </td> <td> корпус </td> <td> МШ-29,4 </td> <td> 19,5 </td> <td> - </td> <td rowspan="2"> 385 </td> <td rowspan="2"> 370 </td> <td rowspan="2"> 205 </td> <td rowspan="2"> 70,47 </td> <td rowspan="2"> 0,95 </td> </tr> <tr> <td> анкер </td> <td> МШ-16,5 </td> <td> - </td> <td> 17 </td> </tr> <tr> <td rowspan="8"> НАС-240-1В </td> <td rowspan="2"> АС185/24 </td> <td> корпус </td> <td> </td> <td rowspan="12"> 22 </td> <td rowspan="12"> 40 </td> <td> 23,5 </td> <td> - </td> <td rowspan="12"> 425 </td> <td rowspan="12"> 450 </td> <td rowspan="12"> 260 </td> <td rowspan="12"> 150 </td> <td rowspan="40"> 35 </td> <td rowspan="40"> 12 </td> <td rowspan="12"> 136 </td> <td rowspan="8"> 84,3 </td> <td rowspan="8"> 1,68 </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="2"> АС185/29 </td> <td> корпус </td> <td> </td> <td> 23,5 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="2"> АС205/27 </td> <td> корпус </td> <td> </td> <td> 23,5 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="2"> АС240/32 </td> <td> корпус </td> <td> </td> <td> 23,5 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="4"> НАС-240-2В </td> <td rowspan="2"> АС240/39 </td> <td> корпус </td> <td> </td> <td> 23,5 </td> <td> - </td> <td rowspan="4"> 91,01 </td> <td rowspan="4"> 1,65 </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="2"> АС185/43 </td> <td> корпус </td> <td> </td> <td> 23,5 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="4"> НАС-300-1В </td> <td rowspan="2"> АС300/66 </td> <td> корпус </td> <td> </td> <td rowspan="4"> 25 </td> <td rowspan="10"> 46,5 </td> <td> 26,5 </td> <td> - </td> <td rowspan="4"> 455 </td> <td rowspan="4"> 433 </td> <td rowspan="4"> 286 </td> <td rowspan="4"> 130 </td> <td rowspan="10"> 144 </td> <td rowspan="4"> 142,05 </td> <td rowspan="4"> 2,42 </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="2"> АС300/67 </td> <td> корпус </td> <td> </td> <td> 26,5 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="6"> НАС-330-1В </td> <td rowspan="2"> АС240/56 </td> <td> корпус </td> <td> </td> <td rowspan="14"> 22 </td> <td> 26,5 </td> <td> - </td> <td rowspan="6"> 440 </td> <td rowspan="6"> 420 </td> <td rowspan="6"> 260 </td> <td rowspan="6"> 140 </td> <td rowspan="6"> 113,2 </td> <td rowspan="6"> 1,97 </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="2"> АС300/48 </td> <td> корпус </td> <td> </td> <td> 26,5 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="2"> АС300/39 </td> <td> корпус </td> <td> </td> <td> 26,5 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="2"> НАС-330-3В </td> <td rowspan="2"> АС330/43 </td> <td> корпус </td> <td> </td> <td rowspan="8"> 48,5 </td> <td> 28,5 </td> <td> - </td> <td rowspan="8"> 465 </td> <td rowspan="8"> 440 </td> <td rowspan="8"> 260 </td> <td rowspan="8"> 165 </td> <td rowspan="8"> 146 </td> <td rowspan="8"> 116,75 </td> <td rowspan="2"> 2,05 </td> </tr> <tr> <td> анкер </td> <td> </td> <td rowspan="3"> - </td> <td rowspan="3"> 23 </td> </tr> <tr> <td rowspan="6"> НАС-400-1В </td> <td rowspan="4"> АС400/18 </td> <td> корпус </td> <td> </td> <td rowspan="6"> 2,08 </td> </tr> <tr> <td> анкер </td> <td> </td> </tr> <tr> <td> корпус </td> <td> </td> <td> 28,5 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="2"> АС400/22 </td> <td> корпус </td> <td> </td> <td> 28,5 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 23 </td> </tr> <tr> <td rowspan="6"> НАС-450-1В </td> <td rowspan="2"> АС400/51 </td> <td> корпус </td> <td> </td> <td rowspan="10"> 25 </td> <td rowspan="6"> 51,5 </td> <td> 31 </td> <td> - </td> <td rowspan="10"> 503 </td> <td rowspan="10"> 475 </td> <td rowspan="10"> 283 </td> <td rowspan="10"> 175 </td> <td rowspan="6"> 147 </td> <td rowspan="6"> 147,7 </td> <td rowspan="6"> 2,63 </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 26 </td> </tr> <tr> <td rowspan="2"> АС400/64 </td> <td> корпус </td> <td> </td> <td> 31 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 26 </td> </tr> <tr> <td rowspan="2"> АС450/56 </td> <td> корпус </td> <td> </td> <td> 31 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 26 </td> </tr> <tr> <td rowspan="4"> НАС-500-1В </td> <td rowspan="2"> АС500/26 </td> <td> корпус </td> <td> </td> <td rowspan="4"> 55,5 </td> <td> 32,5 </td> <td> - </td> <td rowspan="4"> 154 </td> <td rowspan="4"> 126,6 </td> <td rowspan="4"> 2,9 </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 26 </td> </tr> <tr> <td rowspan="2"> АС500/27 </td> <td> корпус </td> <td> </td> <td> 32,5 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 26 </td> </tr> <tr> <td rowspan="6"> НАС-600-1В </td> <td rowspan="2"> АС500/64 </td> <td> корпус </td> <td> </td> <td rowspan="8"> 28 </td> <td rowspan="6"> 58,5 </td> <td> 35 </td> <td> - </td> <td rowspan="6"> 565 </td> <td rowspan="6"> 535 </td> <td rowspan="8"> 322 </td> <td rowspan="6"> 195 </td> <td rowspan="8"> 43 </td> <td rowspan="6"> 14 </td> <td rowspan="6"> 156 </td> <td rowspan="6"> 206,8 </td> <td rowspan="6"> 4,08 </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 29 </td> </tr> <tr> <td rowspan="2"> АС550/71 </td> <td> корпус </td> <td> </td> <td> 35 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 29 </td> </tr> <tr> <td rowspan="2"> АС600/72 </td> <td> корпус </td> <td> </td> <td> 35 </td> <td> - </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 29 </td> </tr> <tr> <td rowspan="2"> НАС-600-2В </td> <td rowspan="2"> АС400/93 </td> <td> корпус </td> <td> </td> <td rowspan="2"> 55,5 </td> <td> 32,5 </td> <td> - </td> <td rowspan="2"> 550 </td> <td rowspan="2"> 520 </td> <td rowspan="2"> 180 </td> <td rowspan="2"> 12 </td> <td rowspan="2"> 154 </td> <td rowspan="2"> 195,4 </td> <td rowspan="2"> 3,78 </td> </tr> <tr> <td> анкер </td> <td> </td> <td> - </td> <td> 29 </td> </tr> </tbody> </table> <br>
