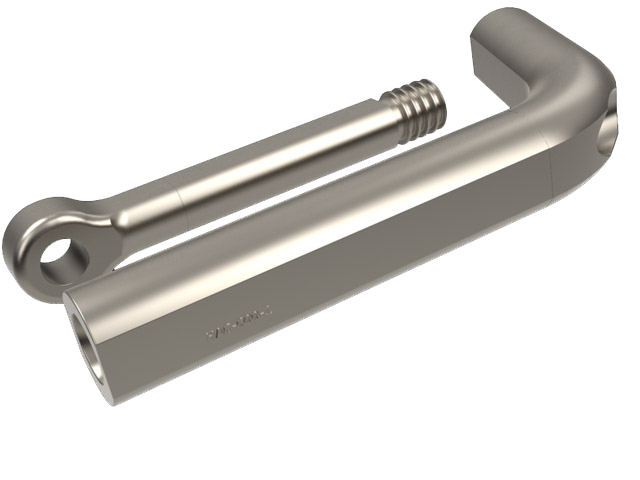

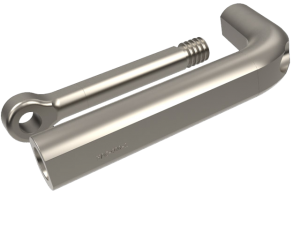

Зажимы натяжные прессуемые НАС
Бренд: ТЭМЗ, ТЗВА, МЗВА
В наличии

НАС-150-1В

цена по запросу
Заказать товар
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС

зажим натяжной прессуемый НАС-150-1В

Предназначены для монтажа сталеалюминиевых проводов сечением 35 мм2 и выше по ГОСТ 839-80.
Опрессовываются шестигранными матрицами.

индекс В в марке — зажимы с контактной пластиной для крепления шлейфа

Конструкция зажимов позволяет осуществлять крепление шлейфа провода к зажимам, используя болтовое присоединение. Это исключает необходимость выполнения опресовочных операций на земле по предварительному закреплению шлейфов проводов анкерных опор в натяжных зажимах. В этом случае к контактным пластинам зажимов типа НАС-В через болтовое соединение присоединяются специальные шлейфы типа ШСА полной заводской готовности.
Прочность заделки провода в зажимах типа НАС-В увеличена и приведена к уровню мировых стандартов - не менее 95% от разрывного усилия провода.
Изготавливаются по ТУ 3449-001-52819896-2010.


характеристики НАС-150-1В

Наим. Марка провода по ГОСТ 839-80 Деталь зажима Матрица опрес. Размеры, мм Разр. нагрузка зажима, кН, не менее Масса, кг
b D d d1 L L1 L2 L3 L4 S H
НАС-95-1В АС 70/11 корпус МШ-25 14 30 15 - 315 300 165 110 25 10 127 37,54 0,66
анкер МШ-13 - 15
АС 95/16 корпус МШ-25 15 -
анкер МШ-13 - 15
НАС-120-1В АС 120/19 корпус МШ-29,4 16 35 17,5 - 360 345 190 130 132 55,64 0,88
анкер МШ-16,5 - 17
АС 120/27 корпус МШ-29,4 17,5 -
анкер МШ-16,5 - 17
НАС-150-1В АС 150/19 корпус МШ-25 19,5 - 370 255 140 58,81 0,86
анкер МШ-13 - 17
АС 150/24 корпус МШ-29,4 19,5 -
анкер МШ-16,5 - 17
НАС-150-2В АС 150/34 корпус МШ-29,4 19,5 - 385 370 205 70,47 0,95
анкер МШ-16,5 - 17
