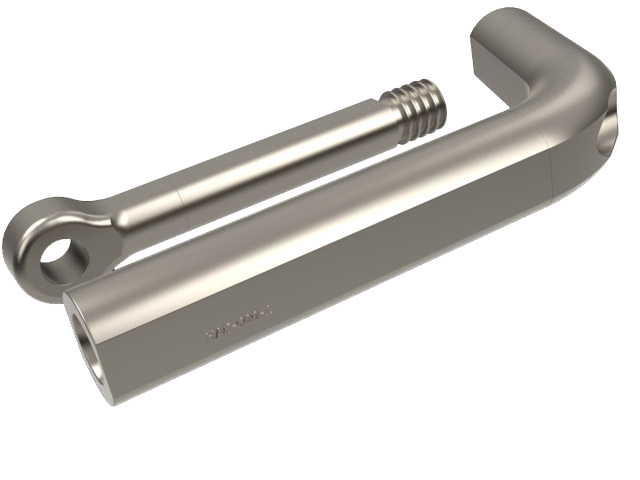

зажим натяжной прессуемый НАС-120-1В

Предназначены для монтажа сталеалюминиевых проводов сечением 35 мм2 и выше по ГОСТ 839-80.
Опрессовываются шестигранными матрицами.


Конструкция зажимов позволяет осуществлять крепление шлейфа провода к зажимам, используя болтовое присоединение. Это исключает необходимость выполнения опресовочных операций на земле по предварительному закреплению шлейфов проводов анкерных опор в натяжных зажимах. В этом случае к контактным пластинам зажимов типа НАС-В через болтовое соединение присоединяются специальные шлейфы типа ШСА полной заводской готовности.
Прочность заделки провода в зажимах типа НАС-В увеличена и приведена к уровню мировых стандартов - не менее 95% от разрывного усилия провода.
Изготавливаются по ТУ 3449-001-52819896-2010.

характеристики НАС-120-1В

Наим.	Марка провода по ГОСТ 839-80	Деталь зажима	Матрица опрес.	Размеры, мм											Разр. нагрузка зажима, кН, не менее	Масса, кг
				b	D	d	d1	L	L1	L2	L3	L4	S	H
НАС-95-1В	АС 70/11	корпус	МШ-25	14	30	15	-	315	300	165	110	25	10	127	37,54	0,66
		анкер	МШ-13			-	15
	АС 95/16	корпус	МШ-25			15	-
		анкер	МШ-13			-	15
НАС-120-1В	АС 120/19	корпус	МШ-29,4	16	35	17,5	-	360	345	190	130			132	55,64	0,88
		анкер	МШ-16,5			-	17
	АС 120/27	корпус	МШ-29,4			17,5	-
		анкер	МШ-16,5			-	17
НАС-150-1В	АС 150/19	корпус	МШ-25			19,5	-	370	255		140				58,81	0,86
		анкер	МШ-13			-	17
	АС 150/24	корпус	МШ-29,4			19,5	-
		анкер	МШ-16,5			-	17
НАС-150-2В	АС 150/34	корпус	МШ-29,4			19,5	-	385	370	205					70,47	0,95
		анкер	МШ-16,5			-	17
