НАС-120-1Б

НАС-120-1Б

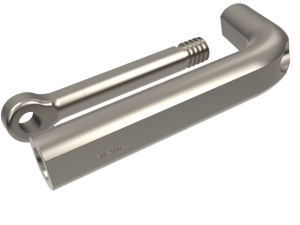

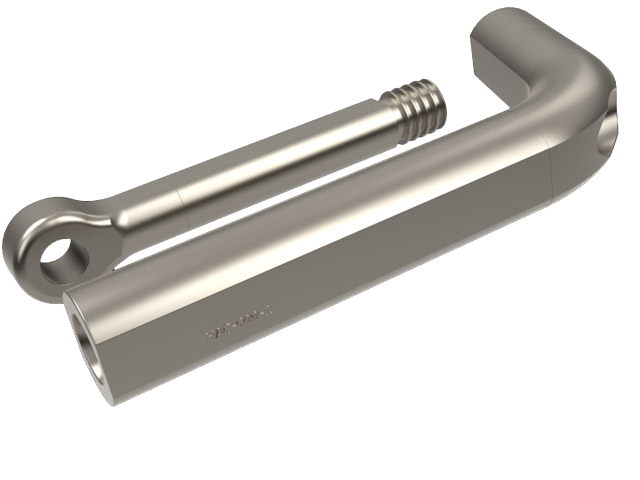

<h2> <span style="font-size: 14px; text-transform: uppercase;">Зажим натяжной прессуемый НАС-120-1Б</span></h2> Предназначены для монтажа сталеалюминиевых проводов АС 120/19 и АС 120/27.<br> Изготавливаются по ТУ 3449-001-52819896-2010.<br> <br> <div class="alert alert-info"> <b>индекс Б в марке — зажимы прессуемые шестигранными матрицами</b> </div> <h4> <span style="font-size: 14px; text-transform: uppercase;">НАС-120-1Б характеристики</span></h4> <table align="center" border="1"> <tbody> <tr> <td rowspan="2" style="text-align: center;"> Марка зажима </td> <td rowspan="2" style="text-align: center;"> Марка провода по ГОСТ 839-80 </td> <td rowspan="2" style="text-align: center;"> Деталь<br> зажима </td> <td rowspan="2" style="text-align: center;"> Матрица<br> опресс. </td> <td colspan="9" style="text-align: center;"> Размеры, мм </td> <td rowspan="2" style="text-align: center;"> Разр.<br> нагрузка<br> зажима,<br> кН, не менее </td> <td rowspan="2" style="text-align: center;"> Масса<br> кг </td> </tr> <tr> <td style="text-align: center;"> b </td> <td style="text-align: center;"> D </td> <td style="text-align: center;"> d </td> <td style="text-align: center;"> d1 </td> <td style="text-align: center;"> L </td> <td style="text-align: center;"> L1 </td> <td style="text-align: center;"> L2 </td> <td style="text-align: center;"> L3 </td> <td style="text-align: center;"> H </td> </tr> <tr> <td rowspan="4" style="text-align: center;"> НАС-120-1Б </td> <td rowspan="2" style="text-align: center;"> АС 120/19 </td> <td style="text-align: center;"> корпус </td> <td style="text-align: center;"> МШ-29,4 </td> <td rowspan="10" style="text-align: center;"> 16 </td> <td rowspan="10" style="text-align: center;"> 35 </td> <td style="text-align: center;"> 17,5 </td> <td style="text-align: center;"> - </td> <td rowspan="4" style="text-align: center;"> 290 </td> <td rowspan="4" style="text-align: center;"> 275 </td> <td rowspan="4" style="text-align: center;"> 155 </td> <td rowspan="4" style="text-align: center;"> 90 </td> <td rowspan="4" style="text-align: center;"> 137 </td> <td rowspan="4" style="text-align: center;"> 55,64 </td> <td rowspan="4" style="text-align: center;"> 0,85 </td> </tr> <tr> <td style="text-align: center;"> анкер </td> <td style="text-align: center;"> МШ-16,5 </td> <td style="text-align: center;"> - </td> <td style="text-align: center;"> 17 </td> </tr> <tr> <td rowspan="2" style="text-align: center;"> АС 120/27 </td> <td style="text-align: center;"> корпус </td> <td style="text-align: center;"> МШ-29,4 </td> <td style="text-align: center;"> 17,5 </td> <td style="text-align: center;"> - </td> </tr> <tr> <td style="text-align: center;"> анкер </td> <td style="text-align: center;"> МШ-16,5 </td> <td style="text-align: center;"> - </td> <td style="text-align: center;"> 17 </td> </tr> <tr> <td rowspan="4" style="text-align: center;"> НАС-150-1Б </td> <td rowspan="2" style="text-align: center;"> АС 150/19 </td> <td style="text-align: center;"> корпус </td> <td style="text-align: center;"> МШ-29,4 </td> <td style="text-align: center;"> 19,5 </td> <td style="text-align: center;"> - </td> <td rowspan="4" style="text-align: center;"> 300 </td> <td rowspan="4" style="text-align: center;"> 285 </td> <td rowspan="6" style="text-align: center;"> 165 </td> <td rowspan="6" style="text-align: center;"> 95 </td> <td rowspan="6" style="text-align: center;"> 141 </td> <td rowspan="4" style="text-align: center;"> 58,81 </td> <td rowspan="4" style="text-align: center;"> 0,85 </td> </tr> <tr> <td style="text-align: center;"> анкер </td> <td style="text-align: center;"> МШ-16,5 </td> <td style="text-align: center;"> - </td> <td style="text-align: center;"> 17 </td> </tr> <tr> <td rowspan="2" style="text-align: center;"> АС 150/24 </td> <td style="text-align: center;"> корпус </td> <td style="text-align: center;"> МШ-29,4 </td> <td style="text-align: center;"> 19,5 </td> <td style="text-align: center;"> - </td> </tr> <tr> <td style="text-align: center;"> анкер </td> <td style="text-align: center;"> МШ-16,5 </td> <td style="text-align: center;"> - </td> <td style="text-align: center;"> 17 </td> </tr> <tr> <td rowspan="2" style="text-align: center;"> НАС-150-2Б </td> <td rowspan="2" style="text-align: center;"> АС 150/34 </td> <td style="text-align: center;"> корпус </td> <td style="text-align: center;"> МШ-29,4 </td> <td style="text-align: center;"> 19,5 </td> <td style="text-align: center;"> - </td> <td rowspan="2" style="text-align: center;"> 315 </td> <td rowspan="2" style="text-align: center;"> 300 </td> <td rowspan="2" style="text-align: center;"> 70,47 </td> <td rowspan="2" style="text-align: center;"> 0,95 </td> </tr> <tr> <td style="text-align: center;"> анкер </td> <td style="text-align: center;"> МШ-16,5 </td> <td style="text-align: center;"> - </td> <td style="text-align: center;"> 17 </td> </tr> </tbody> </table> <div class="styled-block"> <i>Обращаем внимание, что в нашей компании ООО "Спектрум Групп", можно так же приобрести весь необходимый инструмент для опрессовки (прессы гидравлические и наборы матриц). А так же другой вспомогательный инструмент и принадлежности для осуществления монтажа линейной арматуры.</i> </div> <br>
