Зажим натяжной прессуемый НАП-500-3

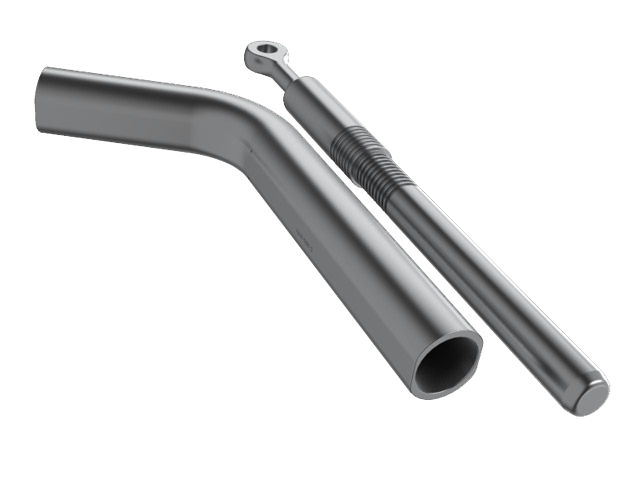

Зажимы натяжные прессуемые типа НАП предназначены для полых алюминиевых проводов ПА 500 и ПА 640, используемых при ошиновке подстанций. Корпус зажимов и вкладыш изготовляются из алюминия, анкер из стали.

параметры НАП-500-3

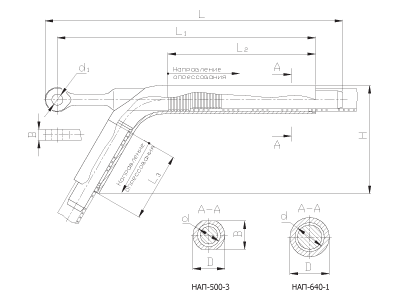

Марка зажима    натяжного	Марка провода по ГОСТ 839-80	Матрица опрессования	Размеры, мм									Прочность заделки каната Н, не менее	Разрушающая нагрузка Р, кН, не менее	Масса, кг
			B	D	d	d1	L	L1	L2	L3	H
НАП-500-3	ПА500	А-59	22	65	47	23	605	525	300	140	220	45000	68800	7,62
НАП-640-1	ПА640	АШ-70	16	80	60	17	450	400	200	200	138	68700	68700	9,70
