ПСС-Т-11,0/03(01)-МЗ

Протектор соединительный спиральный ПСС-Т-11,0/03(01)-МЗ

Протектор соединительный спиральный ПСС-Т-11,0/03(01)-МЗ предназначен для соединения провода воздушных линий электропередачи.
Изготавливаются по ТУ 3449-036-27560230-06;

Установка зажима осуществляется в соответствии с инструкцией по монтажу.
Зажимы полностью обеспечивают токопроводящие свойства соединения, несут механическую нагрузку не менее 30% от разрывной прочности троса и изготавливаются в климатическом исполнении УХЛ категории I.
Конструкция соединительного зажима зависит от сечения провода и числа токопроводящих повивов.

Маркообразование шлейфовых зажимов

• ПСС-Т — зажим соединительный спиральный;
• 11,0 — для троса наружным диаметром 11,0 мм;
• 03 — модификация зажима для подвески на линиях с классом напряжения менее 500 кВ;
• (11) — прочность зажима в кН;

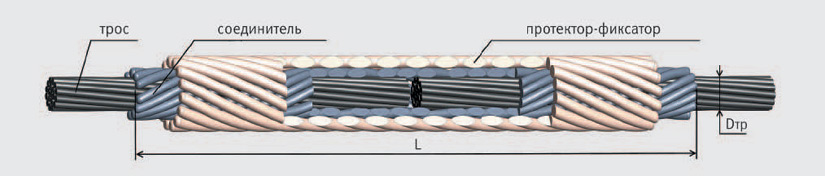

Для проводов, подвешиваемых на линиях с классом напряжения менее 500 кВ, в состав соединительного зажима входят:

• токопроводящий повив – отдельные спирали из проволок алюминиевого сплава марки ABE;
• силовой повив (протектор-фиксатор) – спиральные пряди из стальных проволок.
