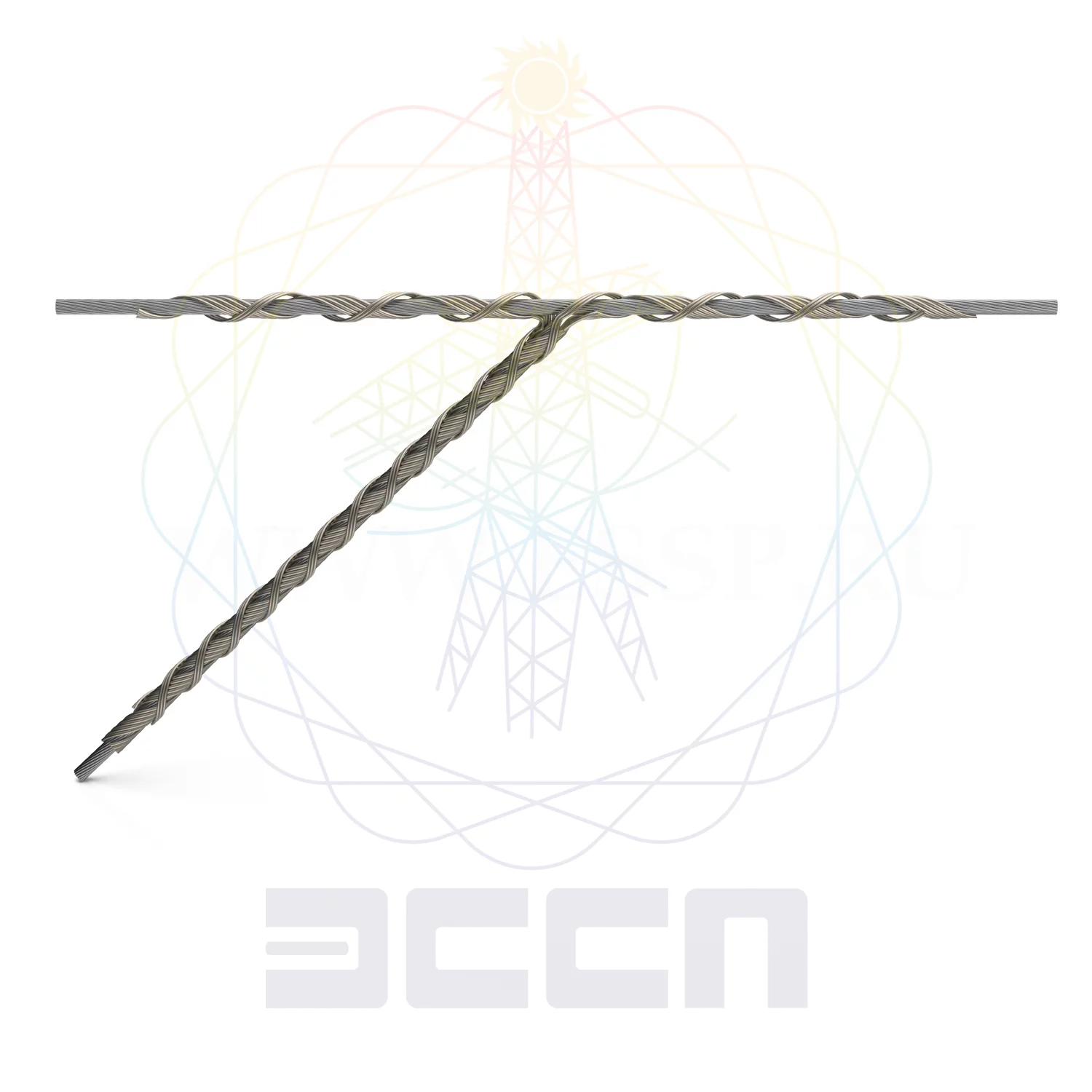

Зажим ответвительный ШСО-18,8/18,8П-14-АС-ТРИАС

Зажимы ответвительные спиральные типа ШСО-18,8/18,8П-14-АС-ТРИАС предназначены для соединения сталеалюминиевых проводов по ГОСТ 839 в шлейфах воздушных линий электропередачи.
Изготавливаются по ТУ 3449-036-27560230-06;

Установка зажима осуществляется в соответствии с инструкцией по монтажу.
Зажимы полностью обеспечивают токопроводящие свойства соединения, несут механическую нагрузку не менее 30% от разрывной прочности провода и изготавливаются в климатическом исполнении УХЛ категории I.
Конструкция шлейфового зажима зависит от сечения провода и числа токопроводящих повивов.

Маркообразование шлейфовых зажимов

• ШСО — зажим ответвительный шлейфовый спиральный;
• 18,8 / 18,8 — наружный диаметр соединяемых проводов в мм;
• 14 — исполнение с использованием проволоки из стали с защитным покрытием из цинка, угол отклонения ответвляемого троса от магистрального составляет 90°.

Для проводов, подвешиваемых на линиях с классом напряжения менее 500 кВ, в состав шлейфового зажима входят:

• токопроводящий повив – отдельные спирали из проволок алюминиевого сплава марки ABE;
• силовой повив (протектор-фиксатор) – спиральные пряди из стальных проволок.

Шлейфовые зажимы укомплектовываются токопроводящей консервирующей смазкой (ТПКС).
