    <h1> <span style="font-size: 14px; text-transform: uppercase;">ШС-8,1/14,4-01-СИП-3-35 (1х50) / (1х150)</span></h1>

    ШС-8,1/14,4-01-СИП-3-35 (1х50) / (1х150)
  • ШС-8,1/14,4-01-СИП-3-35 (1х50) / (1х150)
Зажимы соединительные шлейфовые
Бренд: АО "ЭССП"
В наличии

ШС-8,1/14,4-01-СИП-3-35 (1х50) / (1х150)

цена по запросу
Заказать товар
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС

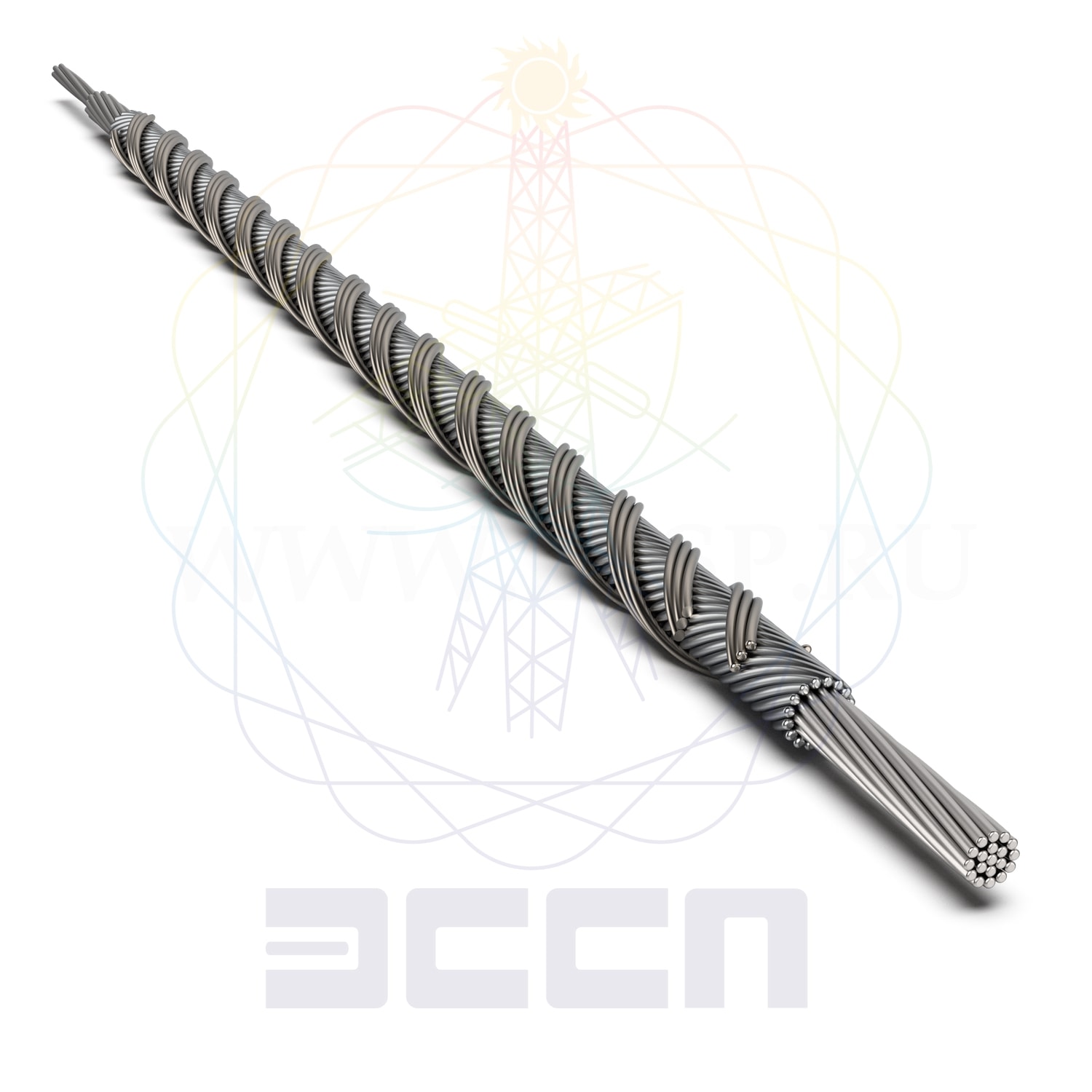

Зажим шлейфовый ШС-8,1/14,4-01-СИП-3-35 (1х50) / (1х150)

Зажимы соединительные шлейфовые спиральные типа ШС-8,1/14,4-01-СИП-3-35 (1х50) / (1х150) (ТУ 3449-036-27560230-06) предназначены для соединения неизолированных и изолированных проводов в шлейфах воздушных линий электропередачи. При необходимости может быть разработана конструкция зажима для соединения в шлейфе проводов разных сечений и/или типов.

Характеристики зажима ШС-8,1/14,4-01-СИП-3-35 (1х50) / (1х150)

МАРКА ЗАЖИМА

 ПРОВОДА МАРОК АС И АНАЛОГОВ ПО ГОСТ 839

 L, ММ

МАССА

 ЗАЖИМА, КГ

 РЕКОМЕНДУЕТСЯ

ВМЕСТО

СЕЧЕНИЕ, ММ2

ДИАМЕТР DПР, ММ

ШС-8,4-04; ШС-8,4-01

35/6,2

8,4

330

0,2

ПА-1-1

ШС-9,6-04; ШС-9,6-01

50/8

9,6

330

0,2

ПА-2-2А

ШС-11,4-04; ШС-11,4-01

70/11

11,4

330

0,3

ПА-2-2А

ШС-13,5-04; ШС-13,5-01

95/16

13,5

400

0,32

ПА-3-2А

ШС-15,4-04-АС70/72; ШС-15,4-01-АС70/72

70/72

15,4

850

0,9

ПА-4-1, ПАС-120-2

ШС-15,2-04; ШС-15,2-01

120/19  120/27

15,2  15,4

700

0,64

ПА-4-1, ПАС-120-2

ШС-16,8-04; ШС-16,8-01

150/19  150/24

16,8  17,1

750

0,78

ПА-4-1

ШС-17,5-04; ШС-17,5-01

150/34

17,5

750

1,0

ПА-4-1

ШС-18,8-04; ШС-18,8-01

185/24  185/29

18,9  18,8

800

1,1

ПА-4-1

ШС-19,6-04; ШС-19,6-01

185/43  205/27

19,6  19,8

800

1,2

ПА-4-1

ШС-21,6-04; ШС-21,6-01

240/32

21,6

1200

2,3

ПАС-240-2, ПА-5-1

ШС-21,6-04; ШС-21,6-01

240/39

21,6

1200

2,3

ПАС-240-2, ПА-5-1

ШС-22,4-04; ШС-22,4-01

240/56

22,4

1000

2,0

ПАС-240-2, ПА-5-1

ШС-22,4-24; ШС-22,4-21

240/56

22,4

1000

2,2

ПАС-240-2, ПА-5-1

ШС-24,0-04; ШС-24,0-01

300/39

24,0

1200

2,2

ПАС-300-2, ПА-5-1

ШС-24,0-24; ШС-24,0-21

300/39

24,0

600

1,3

ПАС-300-2, ПА-5-1

ШС-24,1-04; ШС-24,1-01

300/48

24,1

1100

2,3

ПАС-300-2, ПА-5-1

ШС-24,1-24; ШС-24,1-21

300/48

24,1

1100

2,2

ПАС-300-2, ПА-5-1

ШС-24,5-04; ШС-24,5-01

300/67

24,5

1200

2,3

ПАС-300-2, ПА-5-1

ШС-24,5-24; ШС-24,5-21

300/67

24,5

1100

2,3

ПАС-300-2, ПА-5-1

ШС-24,8-04; ШС-24,8-01

330/30

24,8

1400

2,7

ПАС-300-2, ПА-6-1

ШС-25,2-04; ШС-25,2-01

330/43

25,2

1400

2,7

ПАС-300-2, ПА-6-1

ШС-25,2-24; ШС-25,2-21

330/43

25,2

700

1,47

ПАС-300-2, ПА-6-1

ШС-26,0-04; ШС-26,0-01

400/18

26,0

1100

2,2

ПАС-300-2, ПА-6-1

ШС-26,6-04; ШС-26,0-01

400/22

26,6

1100

2,55

ПАС-300-2, ПА-6-1

ШС-27,5-04; ШС-27,5-01

400/51

27,5

1400

4,03

ПАС-400-2, ПА-6-1

ШС-27,5-24; ШС-27,5-21

400/51

27,5

1100

2,3

ПАС-400-2, ПА-6-1

ШС-27,7-24; ШС-27,7-21

400/64

27,7

1300

5,3

ПАС-400-2, ПА-6-1

ШС-29,1-04; ШС-29,1-01

400/93

29,1

1300

3,6

ПАС-400-2, ПА-6-1

ШС-29,4-24; ШС-29,4-21

500/27

29,4

1100

3,0

ПАС-400-2, ПА-6-1

ШС-30,6-04; ШС-30,6-01

500/64

30,6

1500

4,18

ПАС-400-2, ПА-6-1

ШС-30,6-24; ШС-30,6-21

500/64

30,6

1100

3,07

ПАС-400-2, ПА-6-1


Зажим комплектуется токопроводящей консервирующей смазкой (ТПКС).
