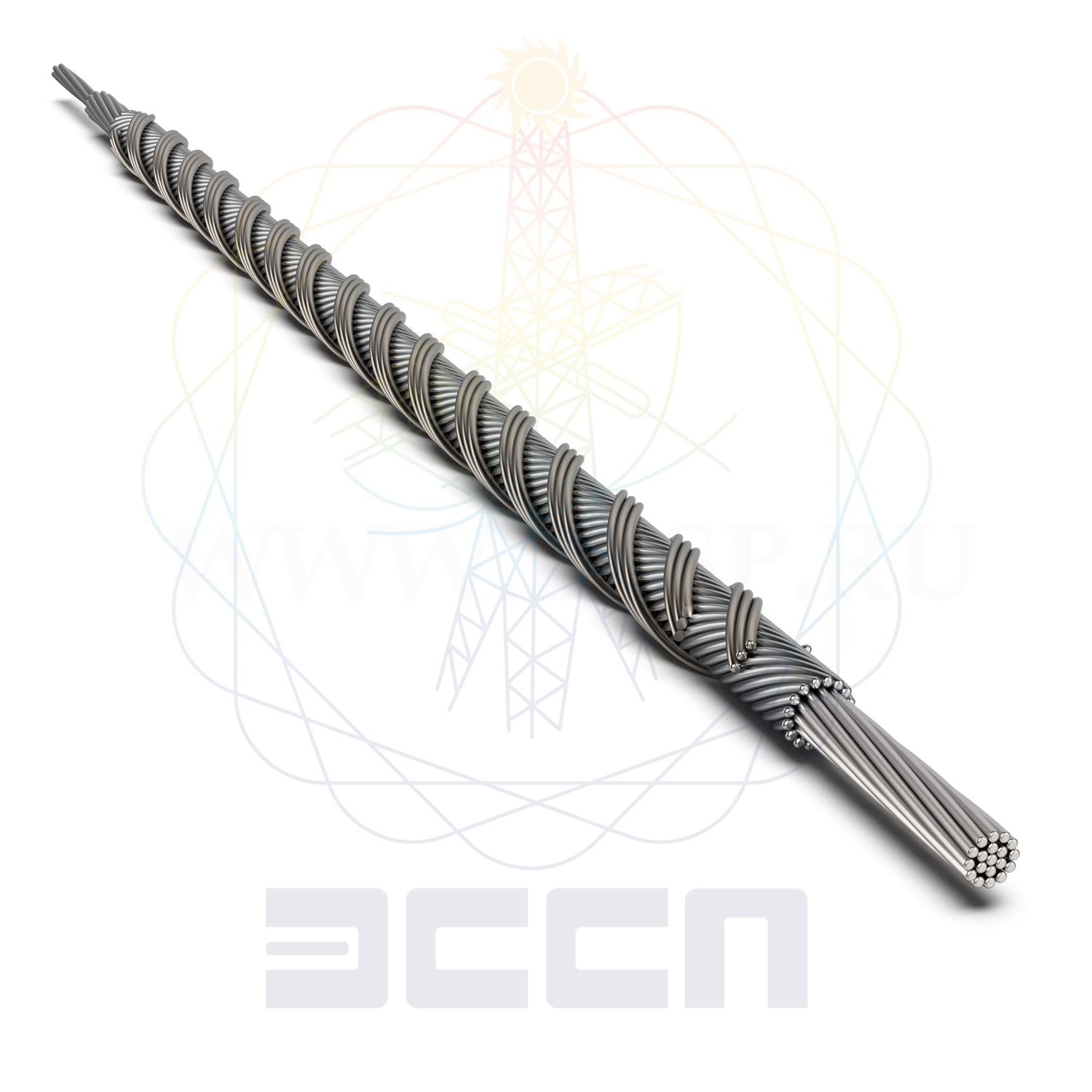

Зажим шлейфовый ШС-13,5-01

Зажимы соединительные шлейфовые спиральные типа ШС-13,5-01 предназначены для соединения сталеалюминиевых проводов по ГОСТ 839 в шлейфах воздушных линий электропередачи.
Изготавливаются по ТУ 3449-036-27560230-06;

Установка зажима осуществляется в соответствии с инструкцией по монтажу.
Зажимы полностью обеспечивают токопроводящие свойства соединения, несут механическую нагрузку не менее 30% от разрывной прочности провода и изготавливаются в климатическом исполнении УХЛ категории I.
Конструкция шлейфового зажима зависит от сечения провода и числа токопроводящих повивов.

Маркообразование шлейфовых зажимов

ШС — зажим соединительный шлейфовый спиральный;
13,5 — диаметр провода АС 95/16 в мм;
01 — модификация зажима для подвески на линиях с классом напряжения менее 500 кВ;
21 — модификация зажима для линий 500 кВ.

с 2021 года зажим имеет маркировку ШС-13,5-11-АС-ТРИАС;

Для проводов, подвешиваемых на линиях с классом напряжения менее 500 кВ, в состав шлейфового зажима входят:

токопроводящий повив – отдельные спирали из проволок алюминиевого сплава марки ABE;
силовой повив (протектор-фиксатор) – спиральные пряди из стальных проволок.

Шлейфовые зажимы укомплектовываются токопроводящей консервирующей смазкой (ТПКС).

МАРКА ЗАЖИМА	ПРОВОДА МАРОК АС И АНАЛОГОВ ПО ГОСТ 839		L, ММ	МАССА ЗАЖИМА, КГ	РЕКОМЕНДУЕТСЯ ВМЕСТО
МАРКА ЗАЖИМА	СЕЧЕНИЕ, ММ2	ДИАМЕТР DПР, ММ	L, ММ	МАССА ЗАЖИМА, КГ	РЕКОМЕНДУЕТСЯ ВМЕСТО
ШС-8,4-04; ШС-8,4-01	35/6,2	8,4	330	0,2	ПА-1-1
ШС-9,6-04; ШС-9,6-01	50/8	9,6	330	0,2	ПА-2-2А
ШС-11,4-04; ШС-11,4-01	70/11	11,4	330	0,3	ПА-2-2А
ШС-13,5-04; ШС-13,5-01	95/16	13,5	400	0,32	ПА-3-2А
ШС-15,4-04-АС70/72; ШС-15,4-01-АС70/72	70/72	15,4	850	0,9	ПА-4-1, ПАС-120-2
ШС-15,2-04; ШС-15,2-01	120/19120/27	15,215,4	700	0,64	ПА-4-1, ПАС-129-2
ШС-16,8-04; ШС-16,8-01	150/19150/24	16,817,1	750	0,78	ПА-4-1
ШС-17,5-04; ШС-17,5-01	150/34	17,5	750	1,0	ПА-4-1
ШС-18,8-04; ШС-18,8-01	185/24185/29	18,918,8	800	1,1	ПА-4-1
ШС-19,6-04; ШС-19,6-01	185/43 205/27	19,619,8	800	1,2	ПА-4-1
ШС-21,6-04; ШС-21,6-01	240/32	21,6	1200	2,3	ПАС-240-2, ПА-5-1
ШС-21,6-04; ШС-21,6-01	240/39	21,6	1200	2,3	ПАС-240-2, ПА-5-1
ШС-22,4-04; ШС-22,4-01	240/56	22,4	1000	2,0	ПАС-240-2, ПА-5-1
ШС-22,4-24; ШС-22,4-21	240/56	22,4	1000	2,2	ПАС-240-2, ПА-5-1
ШС-24,0-04; ШС-24,0-01	300/39	24,0	1200	2,2	ПАС-300-2, ПА-5-1
ШС-24,0-24; ШС-24,0-21	300/39	24,0	600	1,3	ПАС-300-2, ПА-5-1
ШС-24,1-04; ШС-24,1-01	300/48	24,1	1100	2,3	ПАС-300-2, ПА-5-1
ШС-24,1-24; ШС-24,1-21	300/48	24,1	1100	2,2	ПАС-300-2, ПА-5-1
ШС-24,5-04; ШС-24,5-01	300/67	24,5	1200	2,3	ПАС-300-2, ПА-5-1
ШС-24,5-24; ШС-24,5-21	300/67	24,5	1100	2,3	ПАС-300-2, ПА-5-1
ШС-24,8-04; ШС-24,8-01	330/30	24,8	1400	2,7	ПАС-300-2, ПА-6-1
ШС-25,2-04; ШС-25,2-01	330/43	25,2	1400	2,7	ПАС-300-2, ПА-6-1
ШС-25,2-24; ШС-25,2-21	330/43	25,2	700	1,47	ПАС-300-2, ПА-6-1
ШС-26,0-04; ШС-26,0-01	400/18	26,0	1100	2,2	ПАС-300-2, ПА-6-1
ШС-26,6-04; ШС-26,0-01	400/22	26,6	1100	2,55	ПАС-300-2, ПА-6-1
ШС-27,5-04; ШС-27,5-01	400/51	27,5	1400	4,03	ПАС-400-2, ПА-6-1
ШС-27,5-24; ШС-27,5-21	400/51	27,5	1100	2,3	ПАС-400-2, ПА-6-1
ШС-27,7-24; ШС-27,7-21	400/64	27,7	1300	5,3	ПАС-400-2, ПА-6-1
ШС-29,1-04; ШС-29,1-01	400/93	29,1	1300	3,6	ПАС-400-2, ПА-6-1
ШС-29,4-24; ШС-29,4-21	500/27	29,4	1100	3,0	ПАС-400-2, ПА-6-1
ШС-30,6-04; ШС-30,6-01	500/64	30,6	1500	4,18	ПАС-400-2, ПА-6-1
ШС-30,6-24; ШС-30,6-21	500/64	30,6	1100	3,07	ПАС-400-2, ПА-6-1

Помимо указанных марок может быть разработана конструкция зажима для применения совместно с любыми проводами.

Продукция соответствует стандартам и требованиям ПАО "ФСК ЕЭС", имеет необходимую аттестацию, сертификат и полную сопроводительную техническую документацию. ООО "Спектрум Групп" является уполномоченной организацией по продвижению и реализации линейной арматуры для высоковольтных линий на территории Российской Федерации.
