ПС-9.6П-14-ТРИАС (ЛН-18)

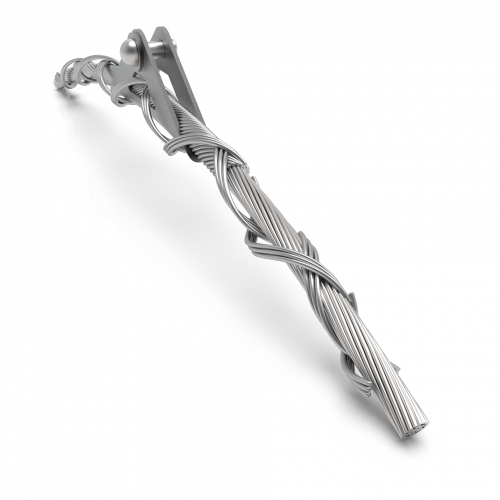

Зажим поддерживающий ПС-9,6П-14-ТРИАС (ЛН-18)

Зажимы поддерживающие спирального типа предназначены для подвески провода на опорах ВЛ с углами поворота трассы до 15° и для дополнительной защиты проводов, в том числе высокотемпературных, от вибрации в поддерживающем зажиме и ремонта провода при повреждении до 34% токоведущего сечения. Зажим выполнен из немагнитных материалов и комплектуется немагнитной лодочкой типа ЛН.
Разрушающая нагрузка корпуса зажима составляет не менее 60 кН.

Лодочка ЛН выполнена из коррозионностойкой стали, что дает ряд преимуществ по сравнению со стальными лодочками с защитным покрытием из цинка:

• Защита от коррозии обеспечивается исключительно за счёт свойств материала, что значительно увеличивает срок эксплуатации зажимов;

• Обеспечивается выполнение требований Единой технической политики ПАО «Россети» в части запрета на применение магнитных материалов в конструкции натяжных и поддерживающих зажимов, предназначенных для крепления проводов;
• Исключаются потери на перемагничивание, возникающие в арматуре, изготовленной из ферромагнитных материалов;
• Применение элементов спирального типа привносит в конструкцию принципиально новую функцию - дополнительную защиту от вибрации, что повышает эффективность схемы гашения вибрации по сравнению с зажимами ПГ, ПГН и т.п. Зажимы изготавливаются в климатическом исполнении УХЛ категории 1 (ГОСТ 15150). Зажимы изготавливаются в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150.

Маркообразование ПС-9,6П-14-ТРИАС (ЛН-18)

• ПС – спиральный поддерживающий зажим для провода;
• 9,6 – для круглого троса марки АС 50/8 диаметром 9,6 мм.;

• П – наличие силовой спирали протектора;
• 14 – модификация зажима для нового строительства, реконструкция ВЛ и ремонта провода при повреждении до 34% его сечения;
• ТРИАС – товарный знак;
• (ЛН-18) — марка лодочки из коррозионностойкой стали.
