ПС-15.2П-14(ЛН-26)

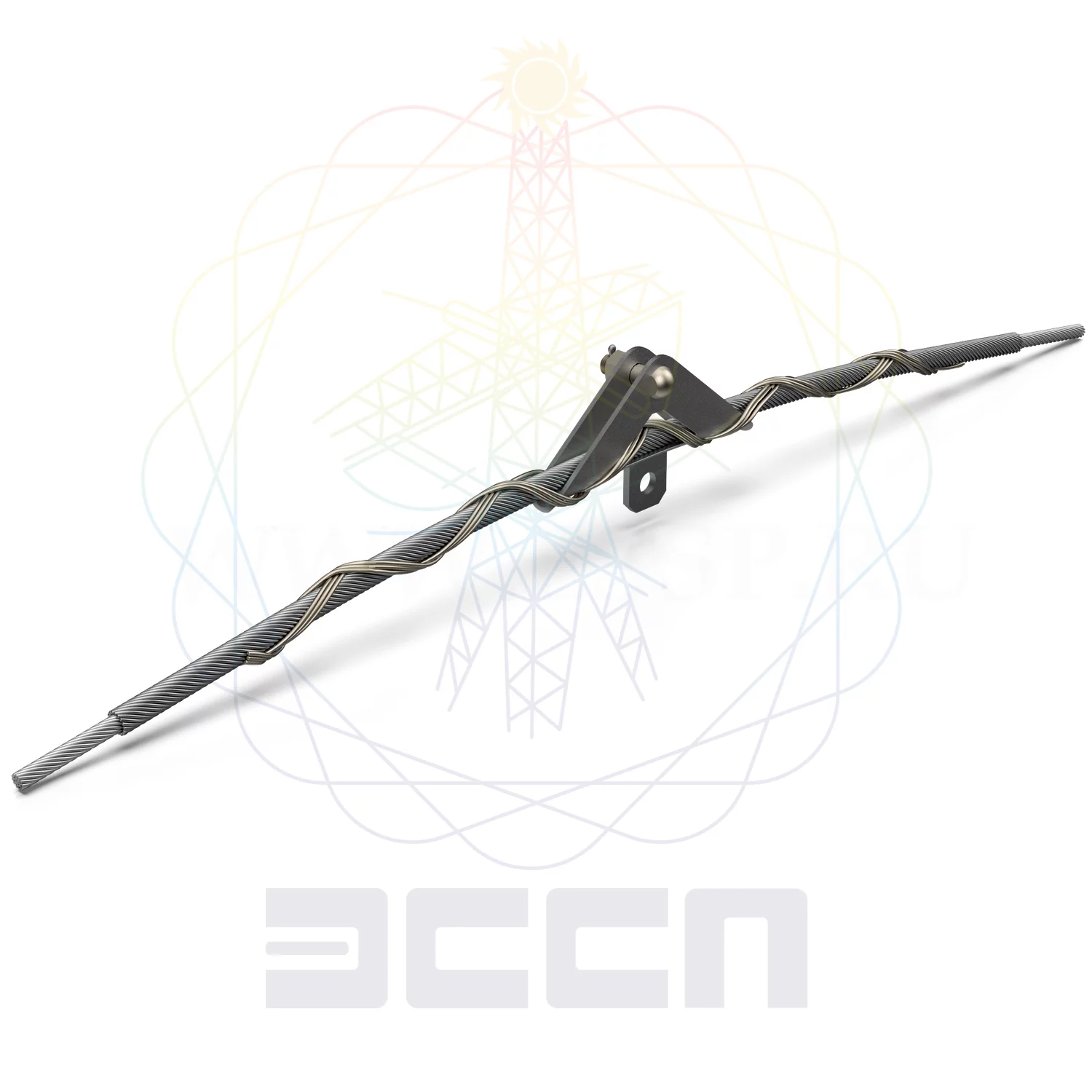

Зажим поддерживающий ПС-15,2П-14 (ЛН-26)

Поддерживающие спиральные зажимы ПС (ТУ 3449-091-27560230-06) предназначены для использования как в разработках новых ВЛ, так и при ремонтах и реконструкции. Поддерживающие спиральные зажимы с лодочкой из коррозионностойкой стали можно использовать в качестве более надежной и при этом более дешевой замены широко применяемым зажимам типа ПГН и ПГ. Зажимы ПС обеспечивают дополнительную защиту от вибрации по сравнения с зажимами ПГ, ПГН и т.п.

Маркообразование спиральных зажимов НС

• ПС – поддерживающий спиральный зажим;
• 15,2 – емкость зажима, для провода АС 120/19 диаметром 15,2 мм.;
• 14 – модификация зажима для применения в новом строительстве и реконструкции и ремонта провода при повреждении до 34% его сечения;
• ЛН-23 – марка лодочки из коррозионностойкой стали аустенитного класса;

Поддерживающий зажим состоит из протектора, выполненного из отдельных проволочных спиралей или прядей (состоящих из соединенных между собой проволочных спиралей); двух силовых прядей (имеющие взаимно противоположенное направление навивки); и стальной коррозионностойкой немагнитной лодочки ЛН. Лодочки ЛН применяемые в составе поддерживающих зажимов типа ПС обладают следующими преимуществами в сравнении с лодочками выполненными из стали с защитным покрытием из цинка:

1. Защита от коррозии обеспечивается не за счёт покрытия лодочки, а за счёт свойств материала, что значительно увеличивает срок;
2. Применение коррозионностойкой стали аустенитного класса полностью исключает коррозию лодочки по причине повреждения защитного покрытия;
3. Применение коррозионностойкой стали аустенитного класса обеспечивает выполнение требований Единой технической политики ПАО «Россети» в части запрета на применение магнитных материалов в конструкции натяжных и поддерживающих зажимов, предназначенных для крепления проводов;
4. Применение коррозионностойкой стали аустенитного класса исключает потери на перемагничивание, возникающие в арматуре из ферромагнитных материалов.

Обратите внимание,

В настоящее время продукт выпускается под маркой

ПС-15,2/15,4П-14-ТРИАС с протектором и лодочкой ЛН 26
