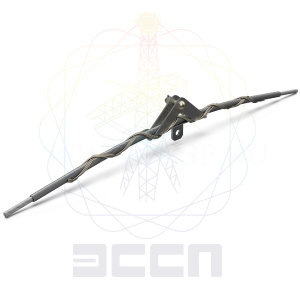

Зажим поддерживающий ПС-15,2/15,4П-14-ТРИАС с протектором и лодочкой ЛН 23

Зажим поддерживающий ПС-15,2/15,4П-14-ТРИАС с протектором и лодочкой ЛН 23 предназначен для дополнительной защиты проводов, в том числе высокотемпературных, от вибрации в поддерживающем зажиме и ремонта провода при повреждении до 34% токоведущего сечения. Зажим выполнен из немагнитной коррозионностойкой стали и комплектуется лодочкой типа ЛН выполненной из немагнитной коррозионностойкой стали.

Маркообразование спиральных зажимов НС

• ПС – поддерживающий спиральный зажим;
• 15,2/15,4 – емкость зажима, для провода АС 120/19 и АС 120/27 диаметром от 15,2 до 15,4 мм.;
• П – наличие в составе зажима защитного протектора;
• 14 – модификация зажима для применения в новом строительстве, реконструкции и ремонте провода при повреждении до 34% его сечения;
• ЛН-23 – марка лодочки выполненной из немагнитной коррозионностойкой стали.

Поддерживающий зажим состоит из протектора, выполненного из отдельных проволочных спиралей или прядей (состоящих из соединенных между собой проволочных спиралей); двух силовых прядей (имеющие взаимно противоположенное направление навивки); и стальной коррозионностойкой немагнитной лодочки ЛН. Лодочки ЛН применяемые в составе поддерживающих зажимов типа ПС обладают следующими преимуществами в сравнении с лодочками выполненными из стали с защитным покрытием из цинка:

1. Защита от коррозии обеспечивается не за счёт покрытия лодочки, а за счёт свойств материала, что значительно увеличивает срок;
2. Применение коррозионностойкой стали аустенитного класса полностью исключает коррозию лодочки по причине повреждения защитного покрытия;
3. Применение коррозионностойкой стали аустенитного класса обеспечивает выполнение требований Единой технической политики ПАО «Россети» в части запрета на применение магнитных материалов в конструкции натяжных и поддерживающих зажимов, предназначенных для крепления проводов;
4. Применение коррозионностойкой стали аустенитного класса исключает потери на перемагничивание, возникающие в арматуре из ферромагнитных материалов.
