ОА-16-1

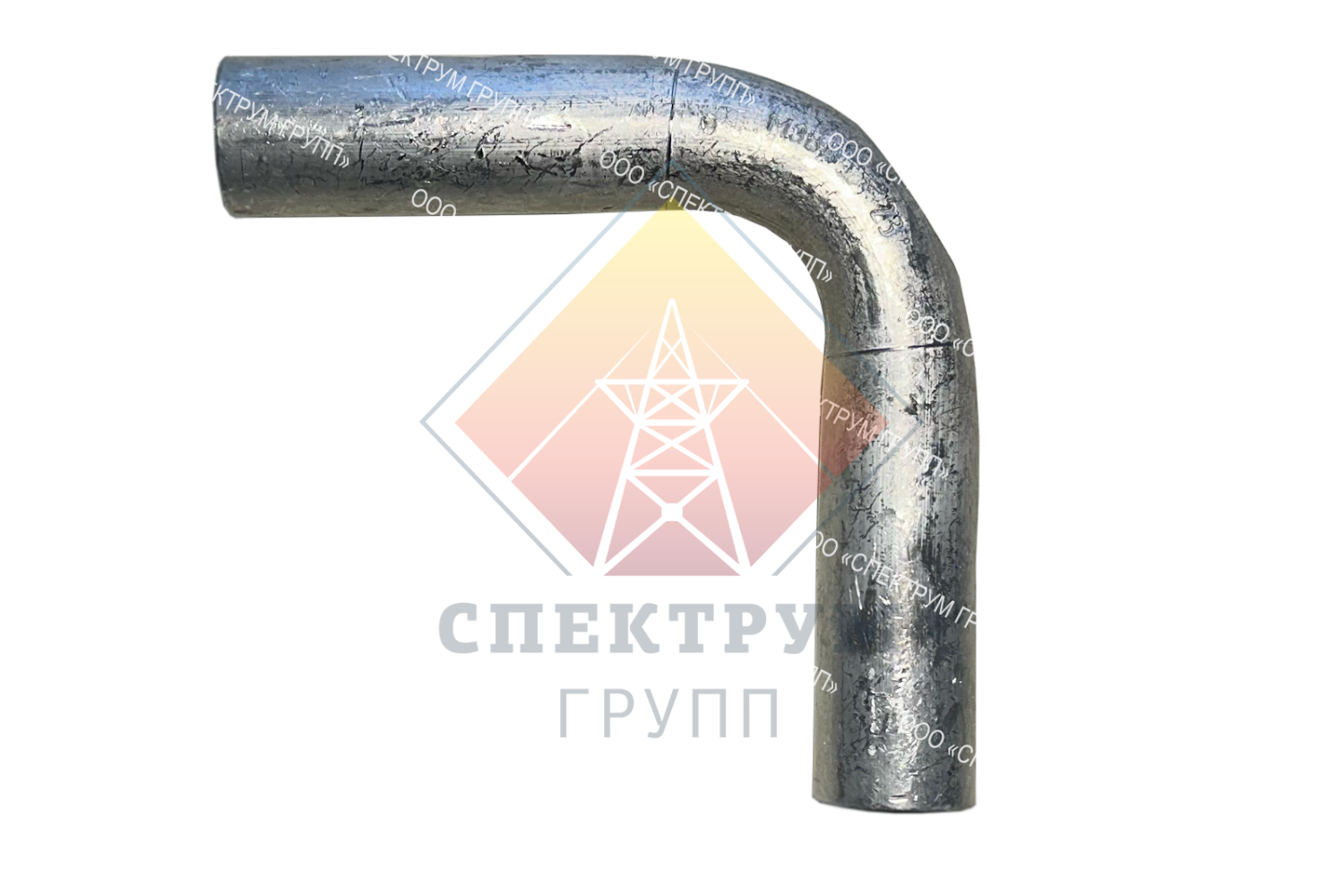

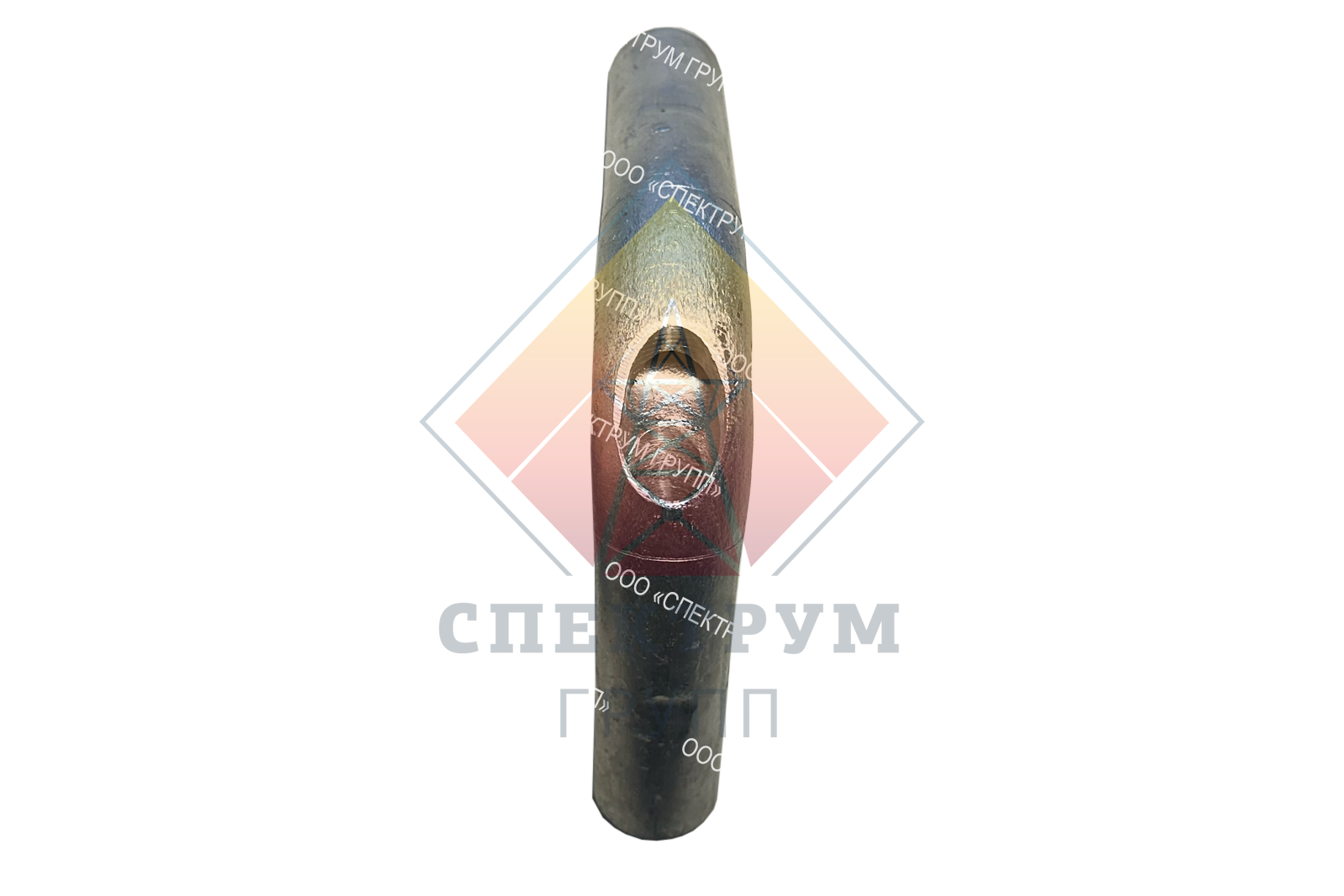

<h3> <span style="font-size: 14px; text-transform: uppercase;">Зажим ответвительный прессуемый ОА-16-1</span></h3>
Для ответвления от магистральных алюминиевых и сталеалюминиевых проводов при ошиновке открытых распределительных устройств.<br>
Зажимы соответствуют требованиям ТУ 3449-037-84716711-2009, ТУ 3449-001-52819896-2010.<br>
<br>
<h4> <span style="font-size: 14px; text-transform: uppercase;">Технические характеристики:</span></h4>
<table cellspacing="1" cellpadding="5" border="1" align="center">
<thead>
<tr>
<td rowspan="2" align="center">
Марка зажима
</td>
<td rowspan="2" align="center">
Диаметр проводов, мм
</td>
<td rowspan="2" align="center">
Матрица опрессования
</td>
<td colspan="5" align="center">
Размеры, мм
</td>
<td rowspan="2" align="center">
Масса, кг
</td>
</tr>
<tr>
<td align="center">
D
</td>
<td align="center">
d min
</td>
<td align="center">
d max
</td>
<td align="center">
L
</td>
<td align="center">
L<sub>1</sub>
</td>
</tr>
</thead>
<tbody>
<tr>
<td align="center">
ОА-10-1
</td>
<td align="center">
4,5
</td>
<td align="center">
АШ-2А-7,8
</td>
<td align="center">
10
</td>
<td align="center">
5,0
</td>
<td align="center">
5,75
</td>
<td align="center">
95,0
</td>
<td rowspan="5" align="center">
<b>60</b>
</td>
<td align="center">
0,022
</td>
</tr>
<tr>
<td align="center">
<b>ОА-16-1 </b>
</td>
<td align="center">
<b>
5,1-5,6 </b>
</td>
<td align="center">
<b>
АШ-2А-9,5 </b>
</td>
<td align="center">
<b>
12 </b>
</td>
<td align="center">
<b>
6,0 </b>
</td>
<td align="center">
<b>
6,75 </b>
</td>
<td align="center">
<b>
97,0 </b>
</td>
<td align="center">
<b>
0,036</b>
</td>
</tr>
<tr>
<td align="center">
ОА-25-1
</td>
<td align="center">
6,4-6,9
</td>
<td align="center">
АШ-2А-11,3
</td>
<td align="center">
14
</td>
<td align="center">
8,0
</td>
<td align="center">
8,9
</td>
<td align="center">
99,0
</td>
<td align="center">
0,046
</td>
</tr>
<tr>
<td align="center">
ОА-35-1
</td>
<td align="center">
7,5-8,4
</td>
<td align="center">
АШ-2А-13,0
</td>
<td align="center">
16
</td>
<td align="center">
9,0
</td>
<td align="center">
9,9
</td>
<td align="center">
101,0
</td>
<td align="center">
0,060
</td>
</tr>
<tr>
<td align="center">
ОА-50-1
</td>
<td align="center">
9,0-9,6
</td>
<td align="center">
АШ-2А-14,3
</td>
<td align="center">
18
</td>
<td align="center">
11,0
</td>
<td align="center">
12,1
</td>
<td align="center">
103,0
</td>
<td align="center">
0,075
</td>
</tr>
</tbody>
</table>
<br>
<br>
<h4> <span style="font-size: 14px; text-transform: uppercase;">Маркообразование:</span></h4>
<ul>
<li><b>О</b><span style="font-style: normal;"> — вид зажима (ответвительный);</span><br>
</li>
<li><b>А</b><span style="font-style: normal;"> — для алюминиевых (сталеалюминиевых) проводов;</span><br>
</li>
<li><b>10…600</b><span style="font-style: normal;"> — сечение провода в мм2, для которого предназначен зажим; </span><br>
</li>
<li><b>1</b><span style="font-style: normal;"> — порядковый номер исполнения зажима.</span><br>
</li>
</ul>
