А4М-50-2

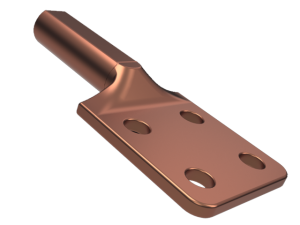

<h2> <span style="font-size: 14px; text-transform: uppercase;">Зажим аппаратный прессуемый А4М-50-2</span></h2> <div> Аппаратный зажим А4М-50-2 предназначен для присоединения медных проводов сечением 50 кв. мм. к медным выводам аппаратов, а также для соединения между собой проводов в петлях распределительных устройств. <br> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;">маркообразование</span></h4> <ul> <li><b>А</b> — аппаратный; </li> <li> <b>4</b> — четыре отверстия в контактной лапке зажима; </li> <li><b>М</b> — для медного провода; </li> <li><b>50</b> — сечение провода, для которого предназначен зажим в квадратных миллиметрах;</li> <li> <b>2</b> — порядковый номер модификации зажима.</li> </ul> <ul> </ul> <div> </div> </div> <h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики А4М-50-2</span></h4> <table border="1" align="center" cellpadding="2" cellspacing="0"> <tbody> <tr> <td rowspan="2" align="center"> Марка зажима<br> </td> <td colspan="5" align="center"> Размеры, мм.<br> </td> <td rowspan="2" align="center"> Марка медного провода по ГОСТ<br> </td> <td rowspan="2" align="center"> Матрица опрессования<br> </td> <td rowspan="2" align="center"> Масса, кг.<br> </td> </tr> <tr> <td align="center"> d<br> </td> <td align="center"> D<br> </td> <td align="center"> А<br> </td> <td align="center"> L<br> </td> <td align="center"> H<br> </td> </tr> <tr> <td align="center"> А4М-50-2<br> </td> <td align="center"> 11<br> </td> <td align="center"> 18<br> </td> <td align="center"> 15<br> </td> <td align="center"> 172<br> </td> <td align="center"> 4<br> </td> <td align="center"> М-50<br> </td> <td align="center"> А-15<br> </td> <td align="center"> 0,344<br> </td> </tr> </tbody> </table> <p style="text-align: center;"> <img width="356" src="https://www.lep-snab.ru/upload/iblock/659/kvl82g5knni8x7zti9sganhmyi4c1qmt/a4m_chertej.png" height="300" title="Зажим аппаратный прессуемый А4М-50-2 чертеж"> </p> Для монтажа требуется <a href="http://lep-snab.ru/catalog/montazhnyy-instrument/pressy-gidravlicheskie/">гидравлический пресс</a> с набором матриц соответствующих марке зажима.
