А4А-400-3Т

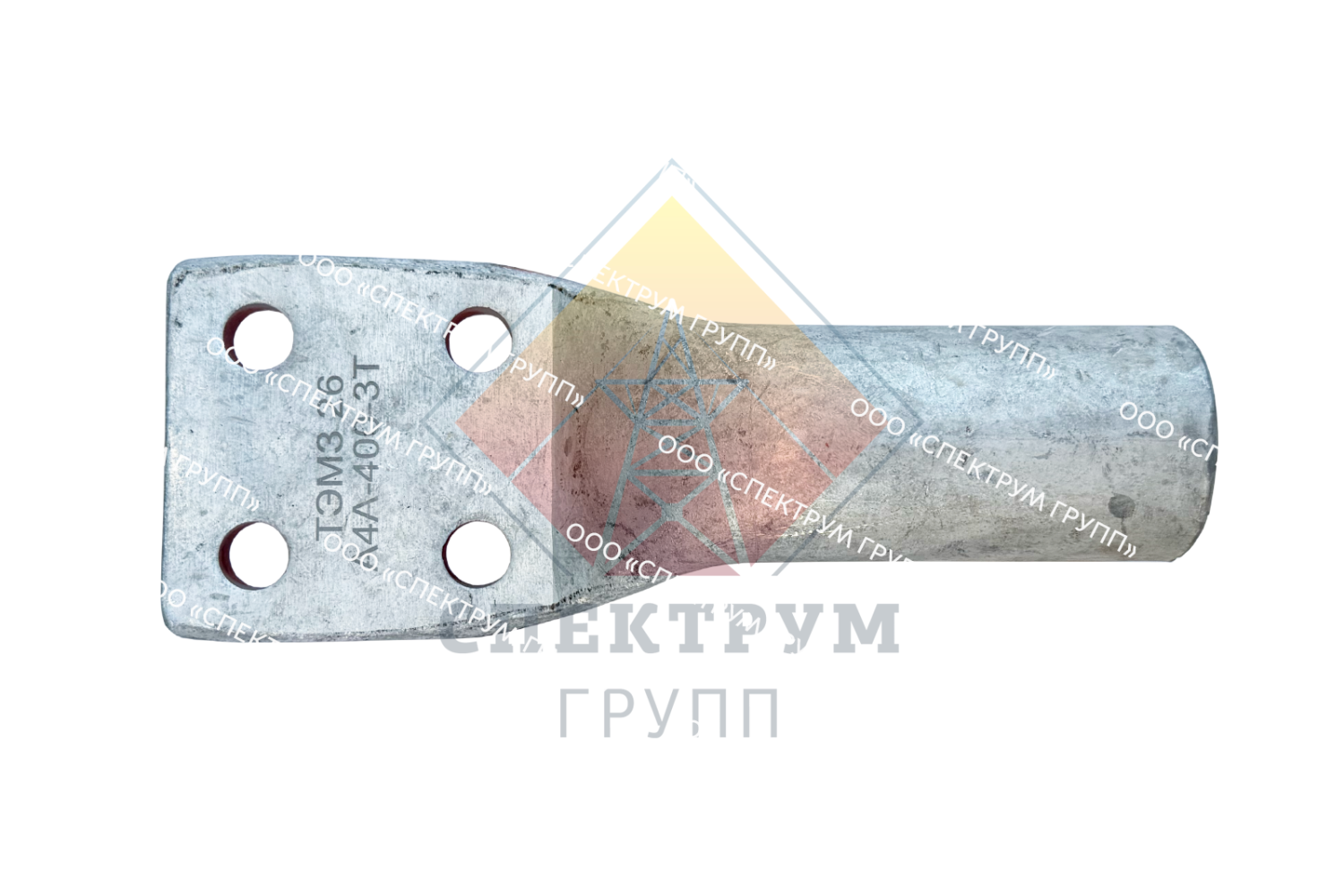

<h1> <span style="font-size: 14px; text-transform: uppercase;">Зажим аппаратный прессуемый А4А-400-3Т</span></h1> Зажим аппаратный прессуемый А4А-400-3Т применяется для присоединения одного алюминиевого или сталеалюминиевого провода к выводам высоковольтных аппаратов. Серия ориентирована на провода большого сечения и используется в силовых цепях с повышенными токовыми нагрузками на подстанциях 110-750 кВ, в открытых распределительных устройствах и на промышленных объектах с интенсивным энергопотреблением. Линейка охватывает широкий диапазон сечений и включает модификации под различные условия монтажа.<br> <p style="text-align: center;"> <img width="305" src="/images/a4a-2t.png" height="300" align="middle" title="Зажим аппаратный прессуемый А4А-400-3Т"> </p> Индекс «Т» указывает на термодинамический способ нанесения медного слоя, что обеспечивает надёжный контакт с медными шинами и предотвращает окисление алюминия. Разнообразие исполнений позволяет подобрать зажим точно под конкретный провод и тип вывода аппарата, избегая переходников и дополнительных элементов. Каждый зажим проходит контроль качества и соответствует нормативам по допустимым токовым нагрузкам. Прессуемая конструкция обеспечивает плотное прилегание к жиле без её повреждения, надёжную фиксацию и стабильное переходное сопротивление на протяжении всего срока службы. Простота монтажа сокращает время работ на объекте и не требует сложного инструмента.<br> <br> Зажимы изготавливаются по требованиям ТУ 3449-048-84716711-2010 из электротехнического алюминия с защитным покрытием. <br> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики А4А-400-3Т</span></h4> <table cellspacing="0" cellpadding="0" border="1" align="center" class="small"> <tbody> <tr class="bg"> <td rowspan="2" style="text-align: center;"> <p> Обозначение </p> </td> <td rowspan="2" style="text-align: center;"> <p> Марка провода по  </p> <p> ГОСТ 839-80 </p> </td> <td rowspan="2" style="text-align: center;"> <p> Интервал диаметров проводов, мм </p> </td> <td rowspan="2" style="text-align: center;"> <p> Матрица опрессования </p> </td> <td colspan="3" style="text-align: center;"> <p> Размеры, мм </p> </td> <td rowspan="2" style="text-align: center;"> <p> Масса, кг </p> </td> </tr> <tr class="bg"> <td style="text-align: center;"> <p> L </p> </td> <td style="text-align: center;"> <p> L₁ </p> </td> <td style="text-align: center;"> <p> S </p> </td> </tr> <tr> <td style="text-align: center;"> <p> А4А-70-3(Т) </p> </td> <td style="text-align: center;"> <p> А70; АС70/11 </p> </td> <td style="text-align: center;"> <p> 10,7-11,4 </p> </td> <td style="text-align: center;"> <p> МШ-19 </p> </td> <td style="text-align: center;"> <p> 137 </p> </td> <td style="text-align: center;"> <p> 38 </p> </td> <td style="text-align: center;"> <p> 5 </p> </td> <td style="text-align: center;"> <p> 0,2 </p> </td> </tr> <tr> <td style="text-align: center;"> <p> А4А-95-3(Т) </p> </td> <td style="text-align: center;"> <p> А95; АС95/16 </p> </td> <td style="text-align: center;"> <p> 12,3-13,5 </p> </td> <td style="text-align: center;"> <p> МШ-20,8 </p> </td> <td style="text-align: center;"> <p> 140 </p> </td> <td style="text-align: center;"> <p> 40 </p> </td> <td style="text-align: center;"> <p> 6 </p> </td> <td style="text-align: center;"> <p> 0,2 </p> </td> </tr> <tr> <td style="text-align: center;"> <p> А4А-120-3(Т) </p> </td> <td style="text-align: center;"> <p> А120; А150; АС70/72; АС120/19; АС120/27 </p> </td> <td style="text-align: center;"> <p> 14,0-15,8 </p> </td> <td style="text-align: center;"> <p> МШ-23,4 </p> </td> <td style="text-align: center;"> <p> 145 </p> </td> <td style="text-align: center;"> <p> 45 </p> </td> <td style="text-align: center;"> <p> 6 </p> </td> <td style="text-align: center;"> <p> 0,25 </p> </td> </tr> <tr> <td style="text-align: center;"> <p> А4А-150-3(Т) </p> </td> <td style="text-align: center;"> <p> А185; АС150/19; АС150/24; АС150/34 </p> </td> <td style="text-align: center;"> <p> 16,8-17,5 </p> </td> <td style="text-align: center;"> <p> МШ-25,0 </p> </td> <td style="text-align: center;"> <p> 170 </p> </td> <td style="text-align: center;"> <p> 70 </p> </td> <td style="text-align: center;"> <p> 8 </p> </td> <td style="text-align: center;"> <p> 0,3 </p> </td> </tr> <tr> <td style="text-align: center;"> <p> А4А-185-3(Т) </p> </td> <td style="text-align: center;"> <p> А240; АС95/141; АС185/24; АС185/29 АС185/43; АС205/27 </p> </td> <td style="text-align: center;"> <p> 18,8-20,0 </p> </td> <td style="text-align: center;"> <p> МШ-26,8 </p> </td> <td style="text-align: center;"> <p> 175 </p> </td> <td style="text-align: center;"> <p> 70 </p> </td> <td style="text-align: center;"> <p> 10 </p> </td> <td style="text-align: center;"> <p> 0,3 </p> </td> </tr> <tr> <td style="text-align: center;"> <p> А4А-240-3(Т) </p> </td> <td style="text-align: center;"> <p> А300; АС240/32; АС240/39; АС240/56 </p> </td> <td style="text-align: center;"> <p> 21,6-22,4 </p> </td> <td style="text-align: center;"> <p> МШ-29,4 </p> </td> <td style="text-align: center;"> <p> 190 </p> </td> <td style="text-align: center;"> <p> 75 </p> </td> <td style="text-align: center;"> <p> 11,5 </p> </td> <td style="text-align: center;"> <p> 0,38 </p> </td> </tr> <tr> <td style="text-align: center;"> <p> А4А-300-3(Т) </p> </td> <td style="text-align: center;"> <p> AC300/39; AC300/48; AC300/66; AC300/67; AC330/30;AC330/43; </p> <p> AC400/18; AC400/22; A350; A400 </p> </td> <td style="text-align: center;"> <p> 24,0-26,6 </p> </td> <td style="text-align: center;"> <p> МШ-36,4 </p> </td> <td style="text-align: center;"> <p> 200 </p> </td> <td style="text-align: center;"> <p> 80 </p> </td> <td style="text-align: center;"> <p> 10 </p> </td> <td style="text-align: center;"> <p> 0,43 </p> </td> </tr> <tr> <td style="text-align: center;"> <p> А4А-400-3(Т) </p> </td> <td style="text-align: center;"> <p> AC400/51; AC400/64; AC400/93; AC450/56; AC300/204; AC500/26; AC500/27; AC500/64; A450; A500; A550 </p> </td> <td style="text-align: center;"> <p> 27,3-30,6 </p> </td> <td style="text-align: center;"> <p> МШ-41,6 </p> </td> <td style="text-align: center;"> <p> 205 </p> </td> <td style="text-align: center;"> <p> 85 </p> </td> <td style="text-align: center;"> <p> 12 </p> </td> <td style="text-align: center;"> <p> 0,54 </p> </td> </tr> </tbody> </table> <p> (Т) – термодинамическое напыление медного слоя </p> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;"> <p class="alert alert-success" style="text-align: center;"> <strong>также зажимы доступны в другом исполнении:</strong> <a href="https://www.lep-snab.ru/catalog/armatura-dlya-vl/kontaktnaya-armatura/zazhimy-apparatnye/a4a/a4a-400-2t/"><b>А4А-400-2Т</b></a> </p> </span></h4> <div class="accordion-type-1"> <div class="accordion-head accordion-close" data-toggle="collapse" data-parent="#accordion1" href="#accordion1"> <a href="#">Прочие обозначения данного зажима:<i class="icon icon-angle-down"></i></a> </div> <div id="accordion1" class="panel-collapse collapse"> <div class="accordion-body"> А4А-400-3(Т), А4А-400-3, А4А-400-8, А4А-400-0, А4А-400-7, А4А-400Г-1, А4А-400Т и т.д. <br> </div> </div> </div> <br>
