А1А-16-1А

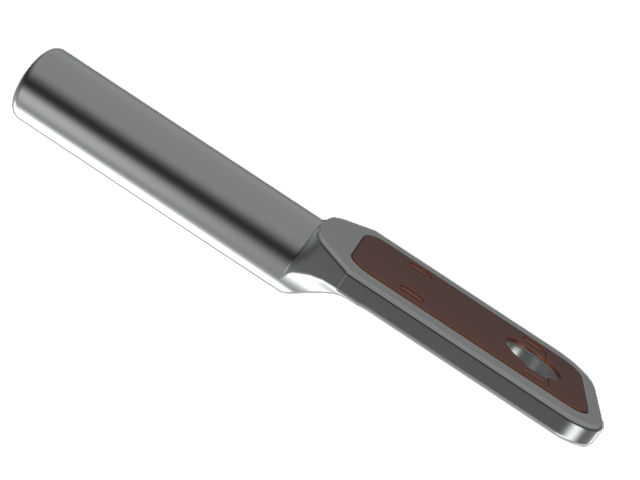

Зажим аппаратный прессуемый А1А-16-1А

Аппаратный зажим А1А-16 используется для присоединения сталеалюминиевых и алюминиевых проводов с сечением 16 мм2 к медным выводам аппаратов. Кроме того, его используют для крепления между собой кабелей в петлях распределительных устройств.
Зажимы соответствуют требованиям ТУ 3449-022-84716711-2009.

маркообразование А1А-16-1А

• А – аппаратный.
• 1 – имеет одно отверстие на контактной лапке.
• А – алюминиевые и сталеалюминиевые провода.
• 16 – сечение кабеля в квадратных миллиметрах.
• 1А  – порядковый номер модификации зажима, с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.
• Г – гальваническое покрытие контактов.
• Т – термодинамический способ нанесения медного слоя.

характеристики А1А-16-2

Марка зажима	Марка провода по ГОСТ 839-80	Интервал диаметров проводов, мм	Матрица опрессования	Размеры, мм			Масса, кг
				L	L1	S
А1А-16-1А	А16; АС16/2,7	5,1-5,6	АШ-2А-9,5	140	60	5	0,136
