А1А-95Г-1

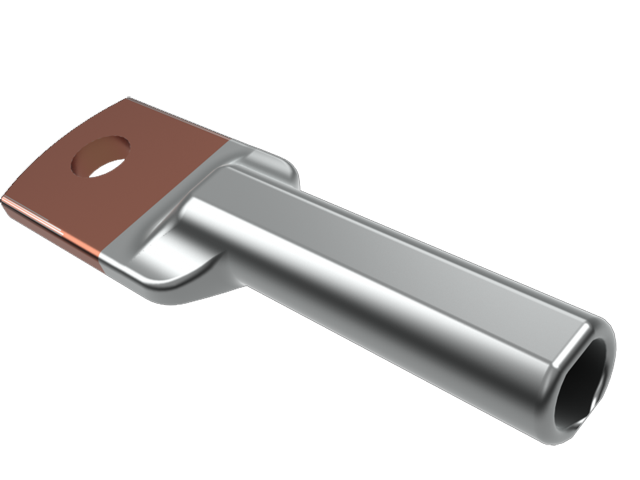

Зажим аппаратный прессуемый А1А-95Г-1

Применяются для присоединения одного алюминиевого или сталеалюминиевого провода к выводам аппаратов.
Зажимы соответствуют требованиям ТУ 3449-022-84716711-2009.

характеристики А1А-95Г-1

Марка зажима	Марка провода по ГОСТ 839-80	Интервал диаметров проводов, мм	Матрица опрессования	Размеры, мм			Масса, кг
				L	L1	S
А1А-70Г-1	А70; АС70/11,0	10,7-11,4	АШ-2А-16,5	128	70	8	0,084
А1А-95Г-1	А95; АС95/16,0	12,3-13,5	АШ-2А-18,2				0,094
А1А-120Г-1	А120; А150; АС70/72; АС120/19; АС120/27	14,0-15,8	АШ-2А-20,8	140	80	10	0,120
А1А-10Г-2	АС10/1,8	4,5	АШ-2А-7,8	117	65	6	0,047
А1А-16Г-2	А16; АС16/2,7	5,1-5,6	АШ-2А-9,5	119			0,051
А1А-25Г-2	А25; АС25/4,2	6,4-6,9	АШ-2А-11,3	122			0,055
А1А-35Г-2	А35; АС35/6,2	7,5-8,4	АШ-2А-13,0	124			0,062
А1А-50Г-2	А50; АС50/8,0	9,0-9,6	АШ-2А-14,3	126			0,067
А1А-70Г-2	А70; АС70/11,0	10,7-11,4	АШ-2А-16,5	139	75	7	0,072

чертеж А1А-95Г-1
