А1А-95-3Т

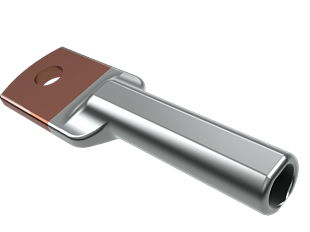

Зажим аппаратный прессуемый А1А-95-3Т

Аппаратный зажим А1А-70 предназначен для присоединения алюминиевых и сталеалюминиевых проводов сечением 70 кв. мм. к медным выводам аппаратов, а также для соединения между собой проводов в петлях распределительных устройств.

маркообразование

• А —  аппаратный;
• 1 — одно отверстие а контактной лапке;
• А — для алюминиевых и сталеалюминиевых проводов;
• 95 — сечение провода, для которого предназначен зажим в квадратных миллиметрах;
• Г, Т — метод нанесения медного покрытия на контактную поверхность (гальванический или термодинамический)
• 3, 7 — порядковый номер модификации зажима.

В настоящее время выпускаются следующие типы аппаратных зажимов А1А-95, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:

• зажим А1А-95-1А, А1А-95-7 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.

• зажим А1А-95Г-1, А1А-95-1Г с медным покрытием, нанесенным гальваническим способом. В отдельных случаях изготавливаются зажимы с луженым покрытием контактной поверхности (сплав олова и цинка).
• зажим А1А-95-3Т, А1А-95Т с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.

• зажим А1А-95-0 неплакируемый, т.е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.

характеристики А1А-95-3Т

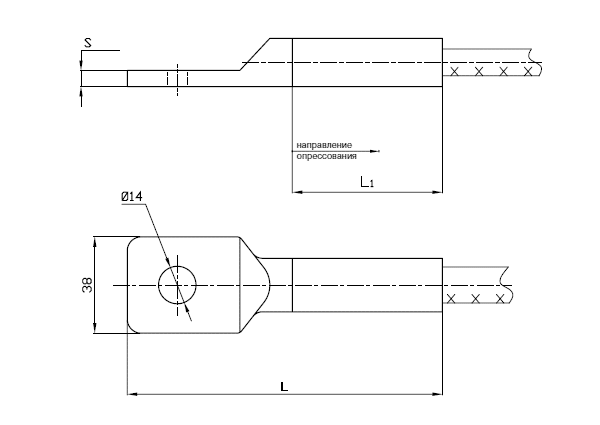

Марка зажима	Размеры, мм.			Марка провода по ГОСТ 839-80	Матрица опрессования	Масса, кг.
	L	L1	S
А1А-95Т, А1А-95-3Т	109	40	7	А95, АС95/16	МШ-18,2	0,057
