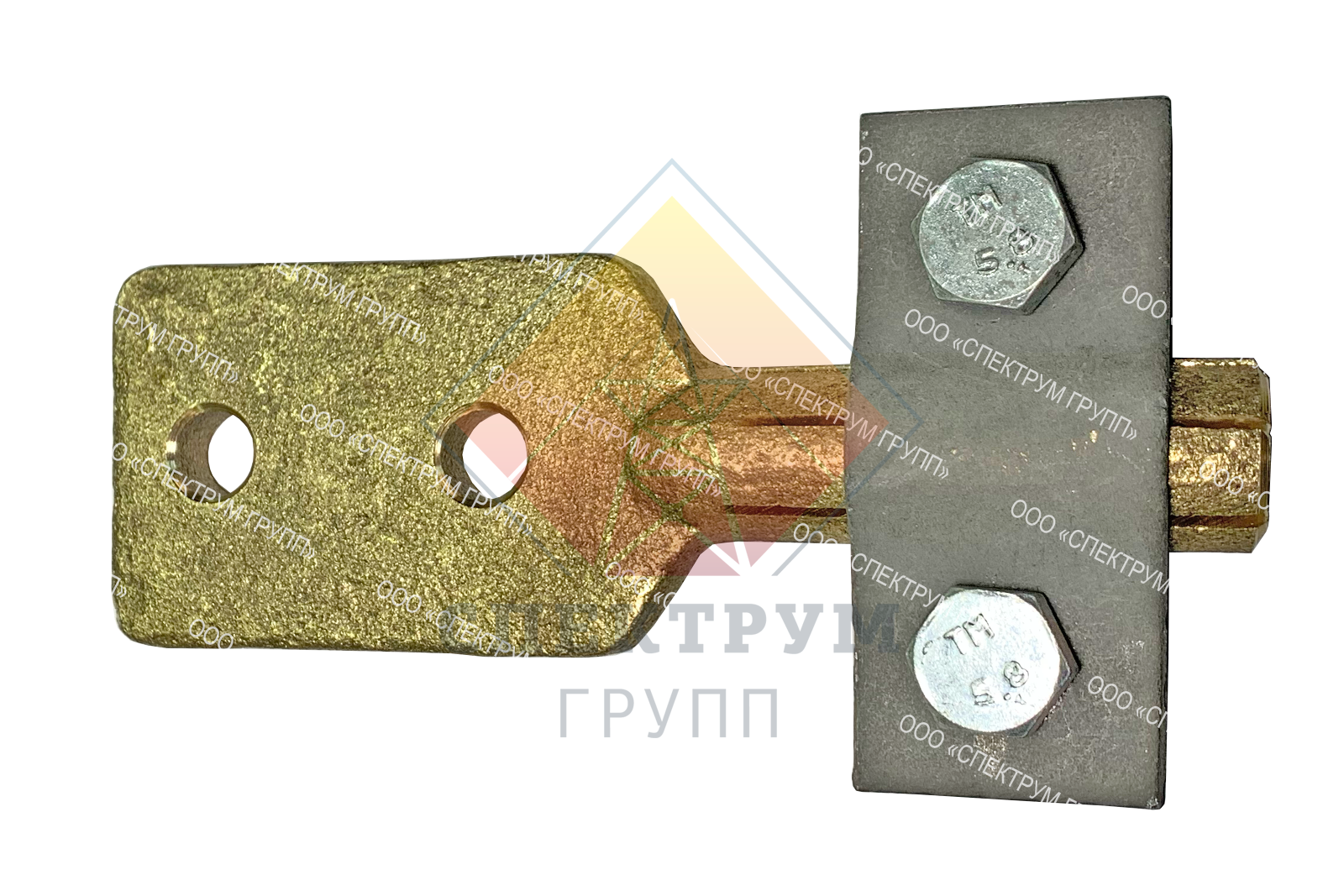

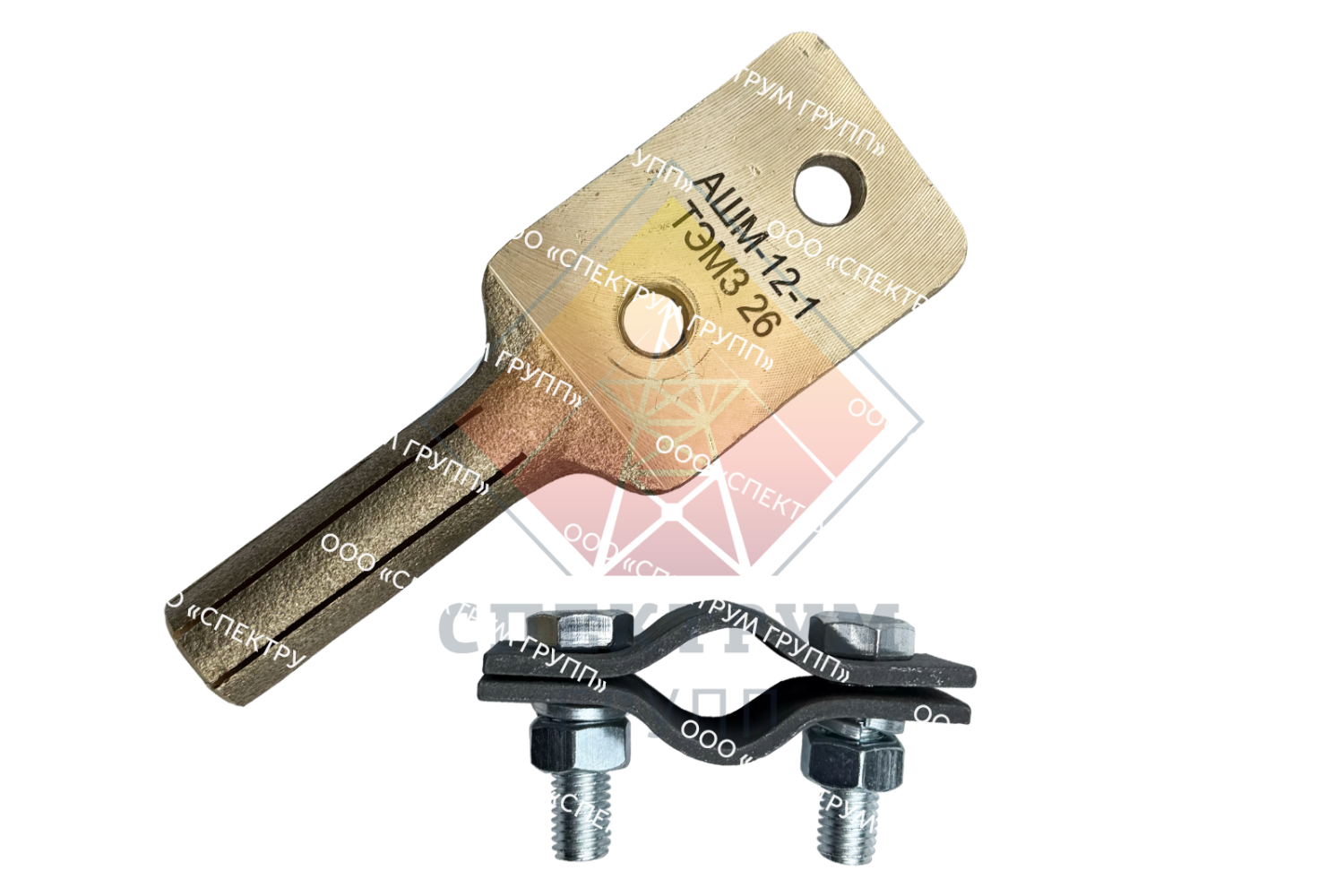

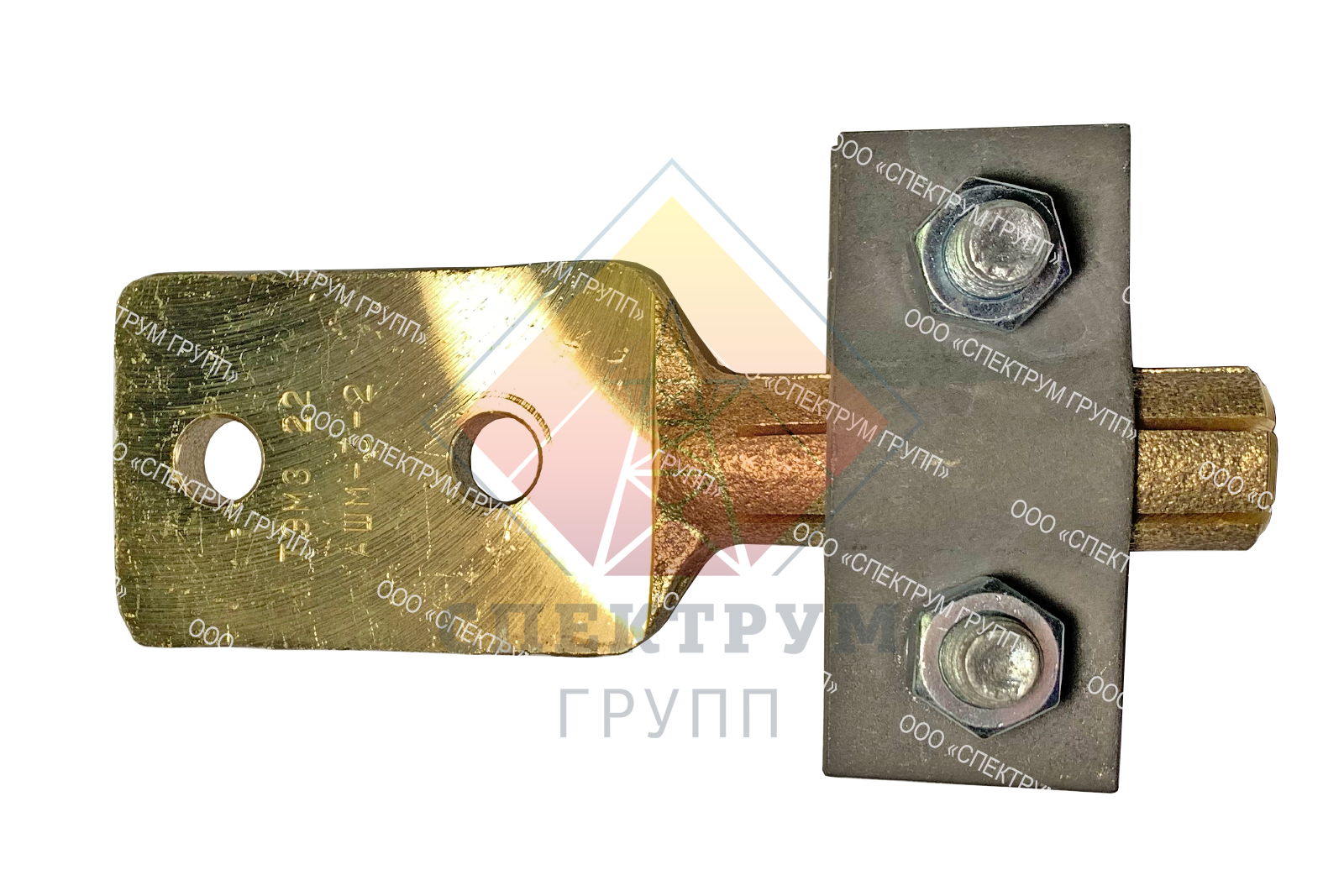

Зажим аппаратный штыревой АШМ-12-1

Для присоединения медных проводов к выводу аппарата трансформатора в виде гладкого или резьбового цилиндрического штыря. Зажимы выпускаются в соответствии с требованиями ТУ 3449-028-84716711-2009

Характеристики аппаратных зажимов серии АШМ

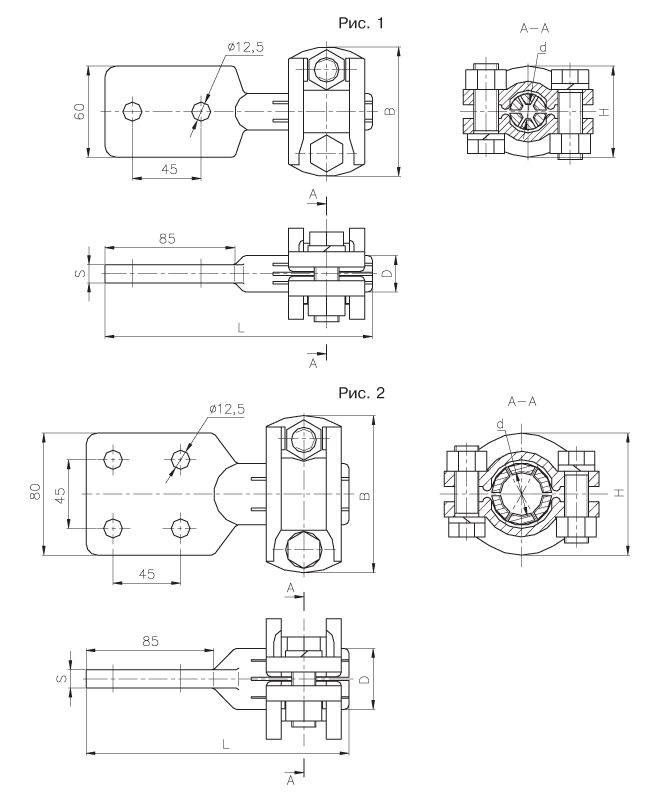

Марка зажима	Рис.	Размеры, мм						Масса, кг
		B	D	d	H	L	S
АШМ-5-2	2	115	50	30	80	230	18	2,89
АШМ-5-3			40	31		190	12	2,29
АШМ-12-1	1	85	24	М12	60	175		1,54
АШМ-16-1		87	26	М16	62			1,6
АШМ-16-2				М16х1,5
АШМ-20-1		89	28	М20	64			1,71
АШМ-20-2				М20х,1,5
АШМ-22-1		91	30	М22х1,5	66			1,75
АШМ-27-1	2	100	37	М27	76			1,9
АШМ-30-1		103	40	М30	80			2,0
