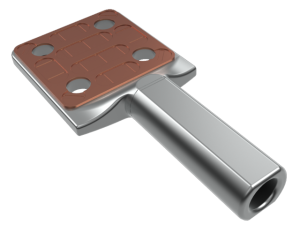

<h3> <span style="font-size: 14px; text-transform: uppercase;">Зажим аппаратный прессуемый А4А-150-2</span></h3> Для присоединения одного алюминиевого или сталеалюминиевого провода к выводам аппаратов. <br> Зажим соответствует требованиям ТУ 3449-022-84716711-2009. <p style="text-align: center;"> <img width="660" alt="a4a_chertej.png" src="/upload/medialibrary/377/a4a_chertej.png" height="300" title="А4А-150-2 чертеж"> </p> <h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики А4А-150-2</span></h4> <table cellspacing="1" cellpadding="5" border="1"> <thead> <tr> <td rowspan="2" align="center"> Марка зажима </td> <td rowspan="2" align="center"> Марка провода по ГОСТ 839-80 </td> <td rowspan="2" align="center"> Интервал диаметров проводов, мм </td> <td rowspan="2" align="center"> Матрица опрессования </td> <td colspan="3" align="center"> Размеры, мм </td> <td rowspan="2" align="center"> Масса, кг </td> </tr> <tr> <td align="center"> L </td> <td align="center"> L₁ </td> <td align="center"> S </td> </tr> </thead> <tbody> <tr> <td align="center"> А4А-70-2 </td> <td align="center"> А70; АС70/11 </td> <td align="center"> 10,7-11,4 </td> <td align="center"> АШ-2А-16,5 </td> <td rowspan="2" align="center"> 210 </td> <td rowspan="2" align="center"> 70 </td> <td rowspan="6" align="center"> 10 </td> <td align="center"> 0,306 </td> </tr> <tr> <td align="center"> А4А-95-2 </td> <td align="center"> А95; АС95/16 </td> <td align="center"> 12,3-13,5 </td> <td align="center"> АШ-2А-18,2 </td> <td align="center"> 0,331 </td> </tr> <tr> <td align="center"> А4А-120-2   </td> <td align="center"> А120; А150; АС70/72; АС120/19; АС120/27 </td> <td align="center"> 14,0-15,8 </td> <td align="center"> АШ-2А-20,8 </td> <td align="center"> 220 </td> <td rowspan="2" align="center"> 80 </td> <td align="center"> 0,350 </td> </tr> <tr> <td align="center"> А4А-150-2 </td> <td align="center"> А185; АС150/19; АС150/24; АС150/34 </td> <td align="center"> 16,8-17,5 </td> <td align="center"> АШ-23,4 </td> <td align="center"> 230 </td> <td align="center"> 0,388 </td> </tr> <tr> <td align="center"> А4А-185-2   </td> <td align="center"> А240; АС95/141; АС185/24; АС185/29; АС185/43; АС205/27 </td> <td align="center"> 18,8-20,0 </td> <td align="center"> АШ-26,0 </td> <td align="center"> 245 </td> <td align="center"> 90 </td> <td align="center"> 0,416 </td> </tr> <tr> <td align="center"> А4А-240-2   </td> <td align="center"> А300; АС240/32; АС240/39; АС240/56 </td> <td align="center"> 21,6-22,4 </td> <td align="center"> АШ-30,3 </td> <td align="center"> 255 </td> <td rowspan="2" align="center"> 100 </td> <td align="center"> 0,514 </td> </tr> <tr> <td align="center"> А4А-300-2 </td> <td align="center"> АС300/39; АС300/48; АС300/66; АС300/67; АС330/30; АС330/43; АС400/18; АС400/22; А350; А400 </td> <td align="center"> 24,0-26,6 </td> <td align="center"> А-40,5 </td> <td align="center"> 220 </td> <td rowspan="2" align="center"> 13 </td> <td align="center"> 0,640 </td> </tr> <tr> <td align="center"> А4А-400-2 </td> <td align="center"> АС400/51; АС400/64; АС400/93; АС450/56; АС300/204; АС500/26; АС500/27; АС500/64; А450; А500; А550 </td> <td align="center"> 27,3-30,6 </td> <td align="center"> А-45,0 </td> <td align="center"> 240 </td> <td align="center"> 120 </td> <td align="center"> 0,830 </td> </tr> </tbody> </table>
