А2М-400-2

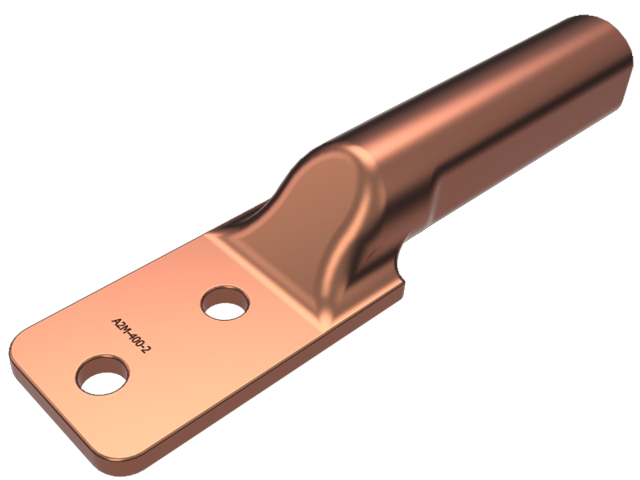

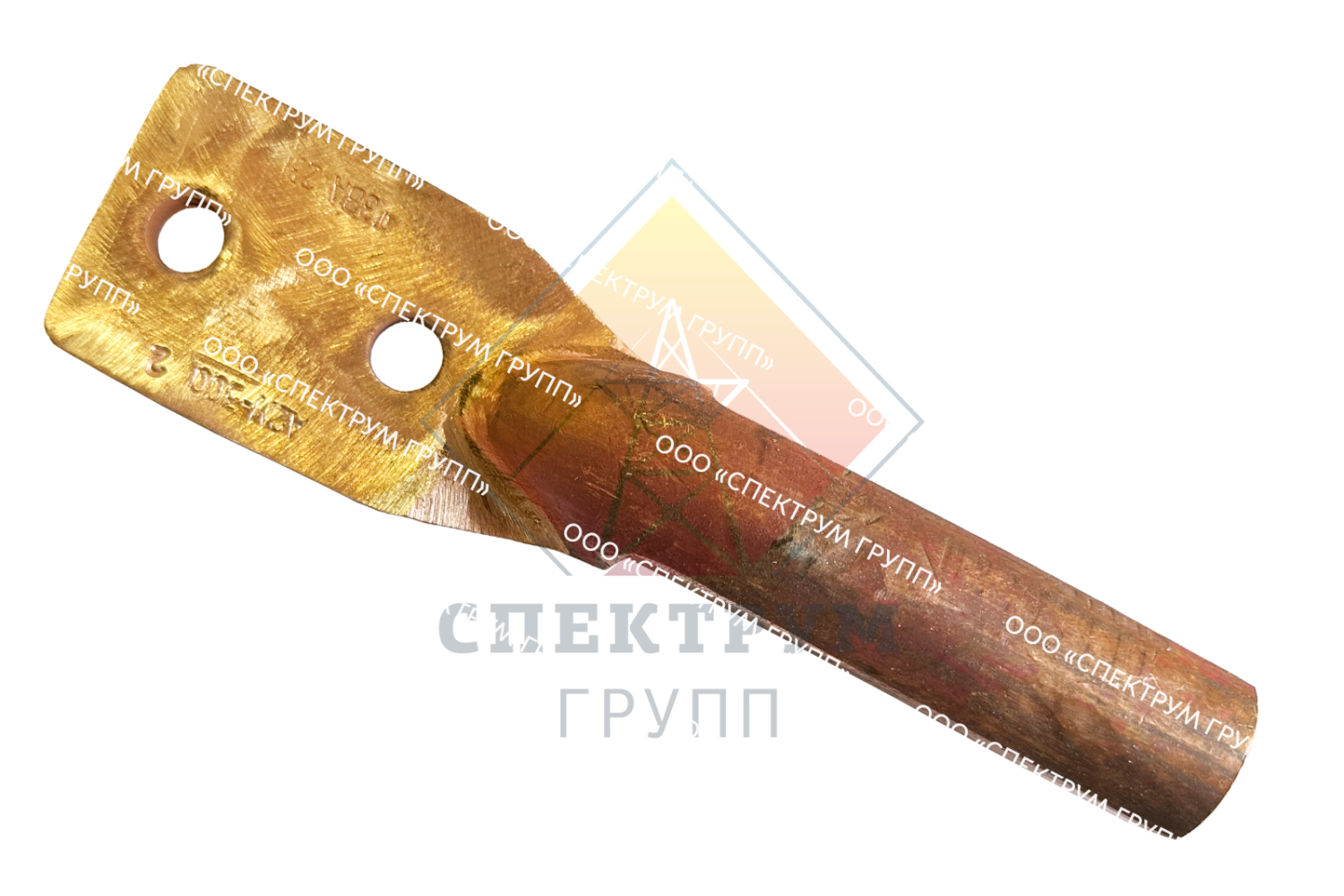

Зажим аппаратный прессуемый А2М-400-2

Зажимы аппаратные прессуемые типа А2М (с 2 отверстиями в контактной лапке) предназначены для присоединения одного медного провода к выводам аппаратов. Зажимы соответствуют требованиям ТУ 3449-031-84716711-2009.

чертеж А2М-400-2

характеристики А2М-400-2

Марка зажима	Марка медного провода по ГОСТ 839-80	Матрица опрессования	Размеры, мм				Масса, кг
			B	L	L1	S
А2М-35-2	М35	А-13	30	172	60	4	0,17
А2М-50-2	М50	А-15	40				0,22
А2М-70-2	М70	С-17		182	70		0,36
А2М-95-2	М95	С19		186		5	0,39
А2М-120-2	М120	С-21		200	80		0,49
А2М-150-2	М150	С-23					0,55
А2М-185-2	М185	А-26		214	90		0,68
А2М-240-2	М240	А-29	60	225	100	8	0,88
А2М-300-2	М300	А-31,5					0,97
А2М-400-2	М400	А-36		250	120		1,48
