А4АП-500-1А

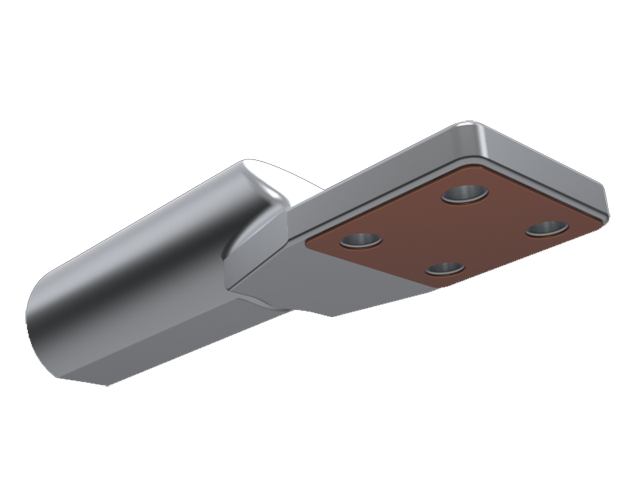

Зажим аппаратный прессуемый А4АП-500-1А

Зажимы аппаратные прессуемые типов А2АП, А4АП (с 2 и 4 отверстиями в контактной лапке) для присоединения одного алюминиевого полого провода к выводам аппаратов.
Зажимы соответствуют требованиям ТУ 3449-022-84716711-2009.

характеристики А4АП-500-1А

Марка зажима	Марка полого провода по ГОСТ 839-80	Матрица опрессования	Размеры, мм							Масса, кг
			A	B	d	L	L1	L2	S
А2АП-500-2	ПА-500	А-59	45	60	14	270	140	80	21	1.08
А2АП-500-2А	ПА-500		60			290		100		1.16
А2АП-640-1	ПА-640	АШ-70				380	200		25	2.11
А4АП-500-1А	ПА-500	А-59	45			270	140	80	15	1.66
А4АП-640-1	ПА-640	АШ-	60	100	18	380	200	100	25	2.43
А2АП-640-1А*	ПА-640	АШ-		60	14	380				7.99
А4АП-640-1А*	ПА-640	АШ-		100	18	380				8.6
* Зажимы повышенной надежности (с гибким вкладышем)
