А1М-300-2

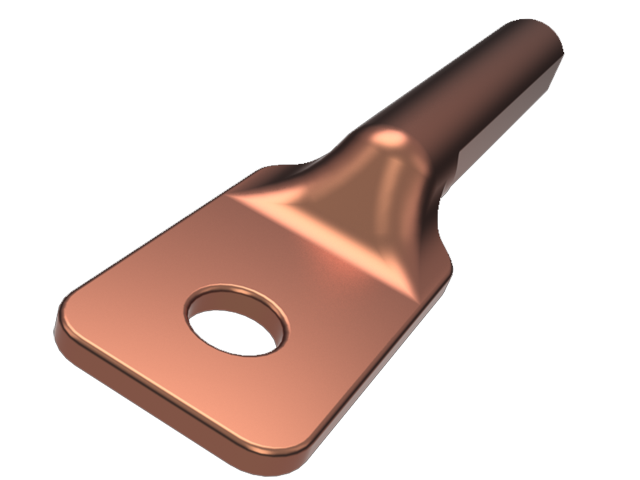

Зажим аппаратный прессуемый А1М-300-2

Зажимы аппаратные прессуемые типа A1M (с 1 отверстием в контактной лапке) предназначены для присоединения одного медного провода к выводам аппаратов.
Зажимы соответствуют требованиям ТУ 3449-031-84716711-2009.

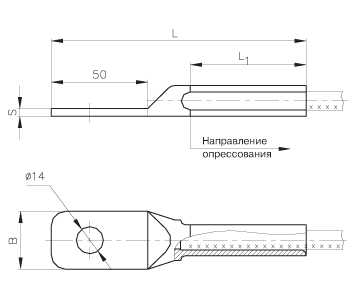

чертеж А1М-300-2

характеристики А1М-300-2

Марка зажима	Марка медного провода по ГОСТ 839-80	Матрица опрессования	Размеры, мм				Масса, кг
			B	L	L1	S
А1М-35-2	М35	А-13	30	132	60	4	0,15
А1М-50-2	М50	А15	40				0,19
А1М-70-2	М70	С-17		142	70		0,24
А1М-95-2	М95	С-19		146		5	0,32
А1М-120-2	М120	С-21		160	80		0,40
А1М-150-2	М150	С-23					0,45
А1М-185-2	М185	А-26		174	90		0,53
А1М-240-2	М240	А-29	60	185	100	8	0,85
А1М-300-2	М300	С-31,5					1,08
А1М-400-2	М400	А-36		210	120		1,50
