А1А-50-3Т

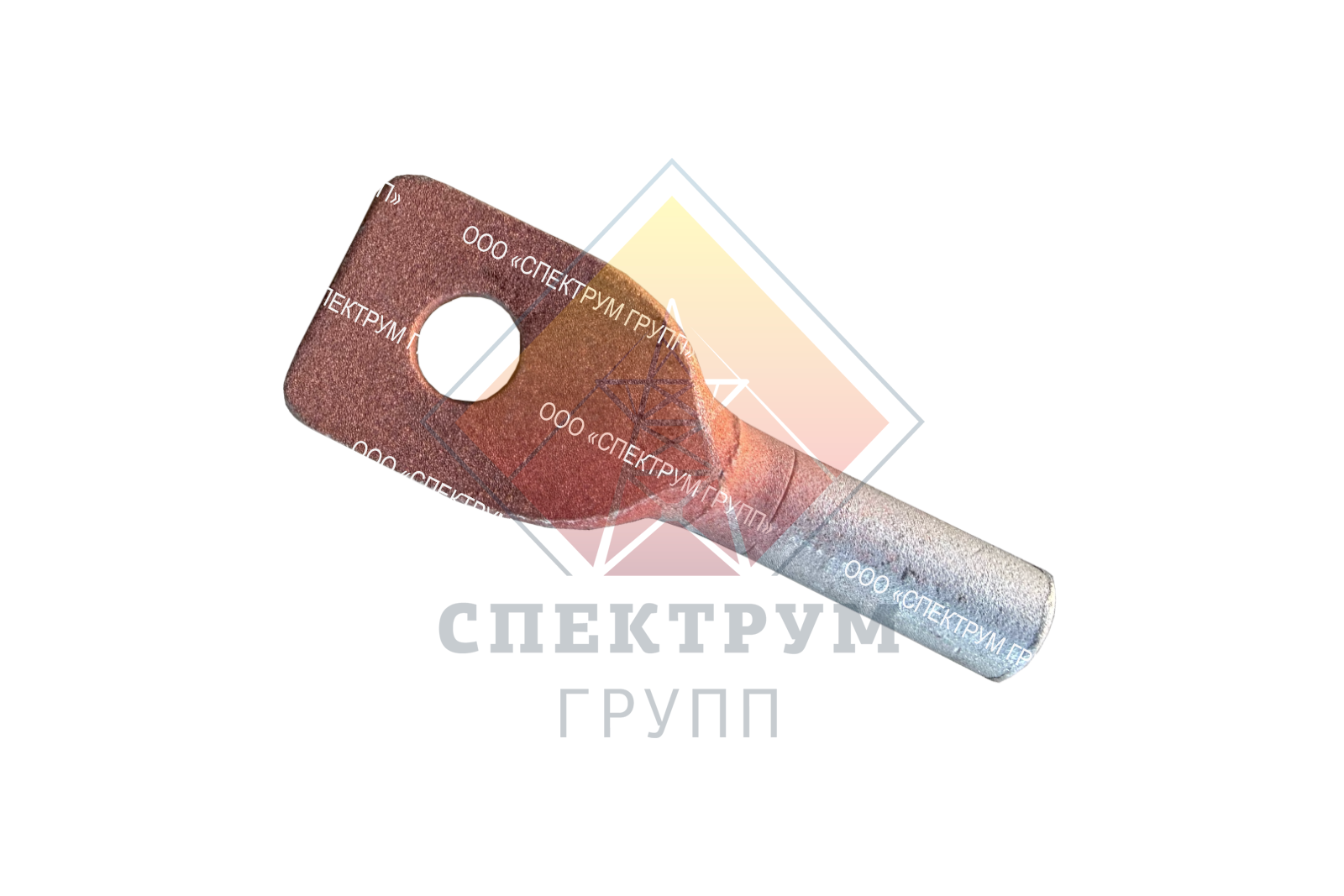

<h1> <span style="font-size: 14px; text-transform: uppercase;">Зажим аппаратный прессуемый А1А-50-3Т</span></h1> <div class="product-description-intro"> <p> <strong>Аппаратный прессуемый зажим А1А-50-3Т</strong> предназначен для оконцевания и присоединения алюминиевых и сталеалюминиевых проводов сечением 50 мм² к медным выводам аппаратов (рубильников, выключателей, разъединителей), а также для соединения проводов между собой в петлях распределительных устройств (РУ) 0,4–35 кВ. </p> <p> Контактная лапка с термодинамическим медным покрытием и одно отверстие под болтовое соединение обеспечивают минимальное переходное сопротивление и стабильный контакт на весь срок службы — до 30 лет. Зажим подбирается для проводов с диаметром <strong>9,0–9,6 мм</strong> (A50, AC50/8,0 по ГОСТ 839-80) и опрессовывается матрицей <strong>МШ-19</strong>. </p> </div> <h4> <span style="font-size: 14px; text-transform: uppercase;">маркообразование</span></h4> <div class="styled-block"> <ul> <li><b>А</b> — аппаратный; </li> <li><b>1</b> — одно отверстие в контактной лапке; </li> <li><b>А</b> — для алюминиевых и сталеалюминиевых проводов; </li> <li><b>50</b> — сечение провода, для которого предназначен зажим в квадратных миллиметрах; </li> <li><b>3</b> — модификации зажима в литом исполнении.</li> <li><b>Т</b> — метод нанесения медного покрытия на контактную поверхность (термодинамический)</li> </ul> </div> <h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики А1А-50-3Т</span></h4> <table cellspacing="0" cellpadding="0" border="1" align="center"> <tbody> <tr class="bg"> <td style="text-align: center;"> <p> Обозначение </p> </td> <td style="text-align: center;"> <p> Марка провода по ГОСТ 839-80 </p> </td> <td style="text-align: center;"> <p> Интервал диаметров проводов, мм </p> </td> <td style="text-align: center;"> <p> Матрица опрессования </p> </td> <td style="text-align: center;"> <p> В </p> </td> <td style="text-align: center;"> <p> L </p> </td> <td style="text-align: center;"> <p> L₁ </p> </td> <td style="text-align: center;"> <p> S </p> </td> <td style="text-align: center;"> <p> Масса, кг, </p> </td> </tr> <tr> <td style="text-align: center;"> <p> А1А-50-3Т </p> </td> <td style="text-align: center;"> <p> A50, AС50/8,0 </p> </td> <td style="text-align: center;"> <p> 9,0-9,6 </p> </td> <td style="text-align: center;"> <p> МШ-19 </p> </td> <td rowspan="4" style="text-align: center;"> <p>  40  </p> </td> <td rowspan="2" style="text-align: center;"> <p> 102 </p> </td> <td rowspan="2" style="text-align: center;"> <p> 38 </p> </td> <td style="text-align: center;"> <p> 7 </p> </td> <td style="text-align: center;"> <p> 0,08 </p> </td> </tr> <tr> <td style="text-align: center;"> <p> А1А-70-3Т </p> </td> <td style="text-align: center;"> <p> A70, AС70/11 </p> </td> <td style="text-align: center;"> <p> 10,7-11,4 </p> </td> <td style="text-align: center;"> <p> МШ-20,8 </p> </td> <td style="text-align: center;"> <p> 8 </p> </td> <td style="text-align: center;"> <p> 0,09 </p> </td> </tr> <tr> <td style="text-align: center;"> <p> А1А-95-3Т </p> </td> <td style="text-align: center;"> <p> А95; АС95/16 </p> </td> <td style="text-align: center;"> <p> 12,3-13,5 </p> </td> <td style="text-align: center;"> <p> МШ-18,2 </p> </td> <td style="text-align: center;"> <p> 110 </p> </td> <td style="text-align: center;"> <p> 40 </p> </td> <td style="text-align: center;"> <p> 5,5 </p> </td> <td style="text-align: center;"> <p> 0,065 </p> </td> </tr> <tr> <td style="text-align: center;"> <p> А1А-120-3Т </p> </td> <td style="text-align: center;"> <p> А120; А150; АС70/72; АС120/19; АС120/27 </p> </td> <td style="text-align: center;"> <p> 14,0-15,8 </p> </td> <td style="text-align: center;"> <p> МШ-20,8 </p> </td> <td style="text-align: center;"> <p>  115  </p> </td> <td style="text-align: center;"> <p>  45  </p> </td> <td style="text-align: center;"> <p>  8  </p> </td> <td style="text-align: center;"> <p> 0,08 </p> </td> </tr> </tbody> </table> <p> </p> <div> Термодинамическое напыление медного слоя позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.<br> <br> Могут выпускаться с дренажными отверстиями (в маркировке добавляется буква «Д»).<br> <br> Зажим аппаратный прессуемый А1А обеспечивает надёжное и долговечное контактное соединение, что критически важно для стабильной работы электроустановок. Модификация зажима 3Т разработана для оптимального прессования проводов соответствующего сечения и обеспечения минимального переходного сопротивления. Использование данного оборудования позволяет быстро и качественно монтировать соединения, сокращая время электромонтажных работ. Выбирая нашу продукцию, вы получаете сертифицированную арматуру, соответствующую всем техническим стандартам и не уступающую другим аналогам.<br> <br> Прессуемые аппаратные зажимы серии А1А изготавливаются по требованиям ТУ 3449-048-84716711-2010. <br> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;"> <p class="alert alert-success" style="text-align: center;"> <strong>также зажимы доступны в другом исполнении:</strong> <a href="https://www.lep-snab.ru/catalog/armatura-dlya-vl/kontaktnaya-armatura/zazhimy-apparatnye/a1a/a1a-50-2t/"><b>А1А-50-2Т</b></a> <a href="https://www.lep-snab.ru/catalog/armatura-dlya-vl/kontaktnaya-armatura/zazhimy-apparatnye/a1a/a1a-50-2t/"> </a> </p> </span></h4> <div class="accordion-type-1"> <div class="accordion-head accordion-close" data-toggle="collapse" data-parent="#accordion1" href="#accordion1"> <a href="#">Прочие обозначения данного зажима:<i class="icon icon-angle-down"></i></a> </div> <div id="accordion1" class="panel-collapse collapse"> <div class="accordion-body"> А1А-50-3(Т), А1А-50-3, А1А-50-8, А1А-50-0, А1А-50-7, А1А-50Г-1, А1А-50Т и т.д. </div> </div> </div> </div> <br>
