Зажим аппаратный прессуемый А1А-70Т

Аппаратный прессуемый зажим А1А-50Т предназначен для присоединения алюминиевых и сталеалюминиевых проводов сечением 35 кв. мм. к медным выводам аппаратов, а также для соединения между собой проводов в петлях распределительных устройств.

маркообразование

• А —  аппаратный;
• 1 — одно отверстие а контактной лапке;
• А — для алюминиевых и сталеалюминиевых проводов;
• 70 — сечение провода, для которого предназначен зажим в квадратных миллиметрах;
• Т — термодинамический метод нанесения медного покрытия на контактную поверхность;

В настоящее время выпускаются следующие типы аппаратных зажимов А1А-70, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:

• зажим А1А-70-1А, А1А-70-7, А1А-70-2 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.

• зажим А1А-70Г-1, А1А-70-1Г с медным покрытием, нанесенным гальваническим способом. В отдельных случаях изготавливаются зажимы с луженым покрытием контактной поверхности (сплав олова и цинка).
• зажим А1А-70-3Т, А1А-70Т, А1А-70-2Т с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 40 лет.

• зажим А1А-70-0 неплакируемый, т.е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.

характеристики А1А-70Т

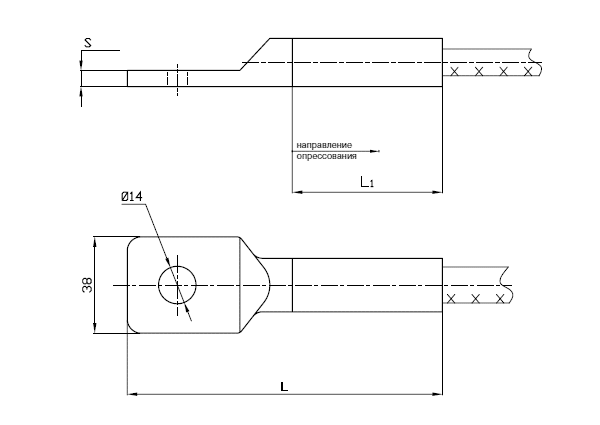

МАРКА ЗАЖИМА	РАЗМЕРЫ, ММ.			МАРКА ПРОВОДА ПО ГОСТ 839-80	МАТРИЦА ОПРЕССОВАНИЯ	МАССА, КГ.
	L	L1	S
А1А-70Т, А1А-70-3Т	102	42	8	А70, АС70/11,0	МШ-15,6	0,044
