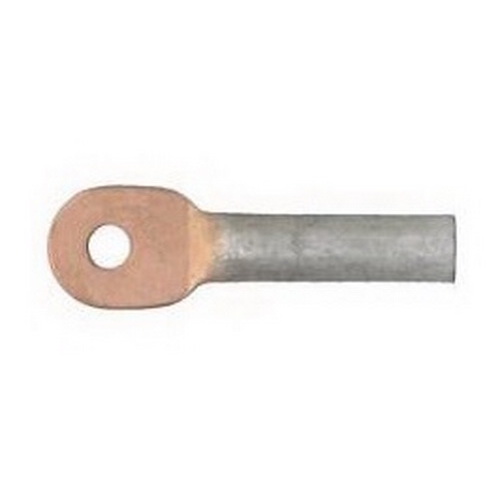

Зажим аппаратный прессуемый А1А-50-Т

Аппаратный прессуемый зажим А1А-50Т предназначен для присоединения алюминиевых и сталеалюминиевых проводов сечением 35 кв. мм. к медным выводам аппаратов, а также для соединения между собой проводов в петлях распределительных устройств.

маркообразование

• А —  аппаратный;
• 1 — одно отверстие а контактной лапке;
• А — для алюминиевых и сталеалюминиевых проводов;
• 50 — сечение провода, для которого предназначен зажим в квадратных миллиметрах;
• Т — термодинамический метод нанесения медного покрытия на контактную поверхность;

В настоящее время выпускаются следующие типы аппаратных зажимов А1А-35, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:

• зажим А1А-50-1А, А1А-50-7, А1А-50-2 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.

• зажим А1А-50Г-1, А1А-50-1Г с медным покрытием, нанесенным гальваническим способом. В отдельных случаях изготавливаются зажимы с луженым покрытием контактной поверхности (сплав олова и цинка).
• зажим А1А-50-3Т, А1А-50Т, А1А-50-2Т с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.

• зажим А1А-50-0 неплакируемый, т.е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.

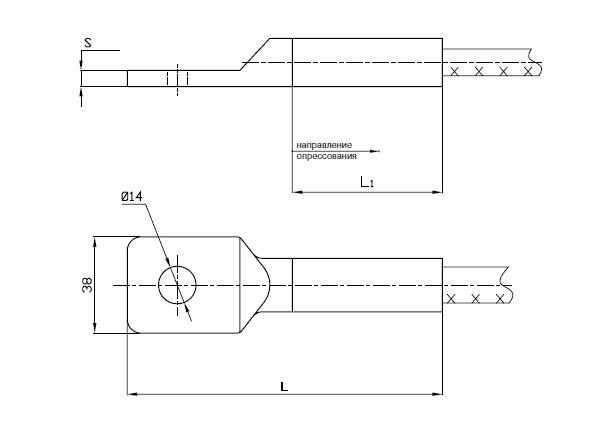

характеристики А1А-50Т

Марка зажима	Размеры, мм.			Марка провода по ГОСТ 839-80	Матрица опрессования	Масса, кг.
	L	L1	S
А1А-50Т, А1А-50-3Т	99	37	7	А50, АС50/8,0	МШ-14,3	0,043
