А1А-50Г-1

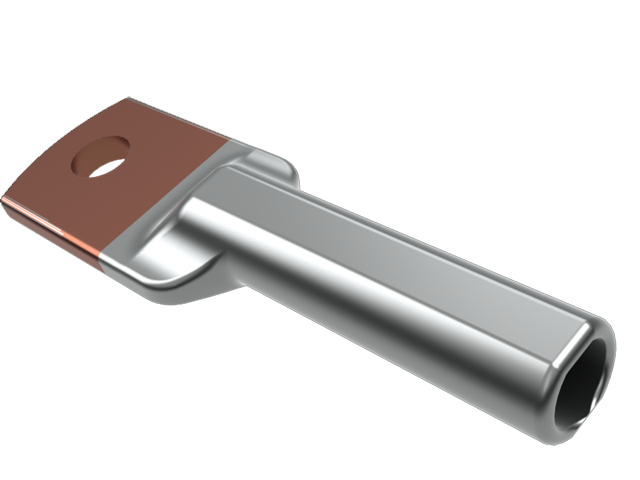

Зажим аппаратный прессуемый А1А-50Г-1

Применяются для присоединения одного алюминиевого или сталеалюминиевого провода к выводам аппаратов.
Зажимы соответствуют требованиям ТУ 3449-022-84716711-2009.

характеристики А1А-50Г-1

Марка зажима	Марка провода по ГОСТ 839-80	Интервал диаметров проводов, мм	Матрица опрессования	Размеры, мм			Масса, кг
				L	L1	S
А1А-10Г-1	АС10/1,8	4,5	АШ-2А-7,8	115	60	6	0,043
А1А-16Г-1	А16; АС16/2,7	5,1-5,6	АШ-2А-9,5				0,050
А1А-25Г-1	А25; АС25/4,2	6,4-6,9	АШ-2А-11,3				0,053
А1А-35Г-1	А35; АС35/6,2	7,5-8,4	АШ-2А-13,0	117			0,059
А1А-50Г-1	А50; АС50/8,0	9,0-9,6	АШ-2А-14,3				0,068

чертеж А1А-50Г-1
