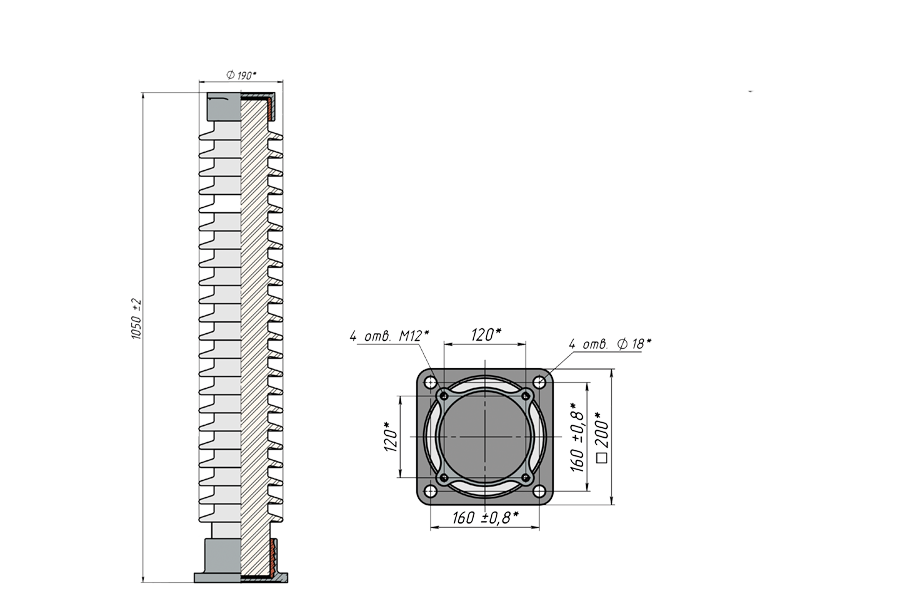

Изолятор стрежневой ИОС-110-400 М УХЛ1

Изоляторы ИОС 110 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения свыше 1000 В частоты до 100 Гц.

характеристики ИОС-110-400 М УХЛ1

Характеристики	ИОС-110-400	ИОС-110-400 М	ИОС-110-400 МУ
Номинальное напряжение, кВ	110	110	110
Длина пути утечки, мм	1900	2050	2050
Масса, кг	48,3	48,3	48,3
Минимальная механическая разрушающая сила на изгиб, кН
- Нормируемая по ГОСТ и по ТУ завода	4	4	4/5,2
- Гарантируемая заводом	8	8	12
- Фактические значения при испытаниях	10...13	10....13	14...16
Минимальный разрушающий крутящий момент, кН·м
Номинальный по ГОСТ	не нормируется	не нормируется	не нормируется
- Нормируемый по ТУ завода	2,5	2,5	2,5
- Гарантируемый заводом	4	4	4
- Фактические значения при испытаниях	5...8,5	5...8,5	5...8,5
Испытательное напряжение полного грозового импульса, кВ	450	450	450
Одноминутное испытательное напряжение частоты 50 Гц в сухомсостоянии, кВ	230	230	230
Среднее разрядное переменное напряжение под дождем, кВ
- Нормируемое по ГОСТ и ТУ завода	230	230	230
- Фактическое значение при испытаниях	302,3...307,7	302,3...307,7	302,3...307,7
Степень загрязнения в районе применения изоляторов:
- Минимальное нормируемое значение по ГОСТ	l	l	l
- Фактическое значение по результатам испытаний	ll	ll	ll
