    <h2> <span style="font-size: 14px; text-transform: uppercase;">U120BA 212V</span></h2>

    U120BA 212V
  • Изолятор линейный подвесной U120BA 212V
Изоляторы стеклянные
Бренд: ЮАИЗ, ТЭМЗ
В наличии

U120BA 212V

цена по запросу
Заказать товар
Задать вопрос
Наша организация работает только с юридическими лицами, с НДС

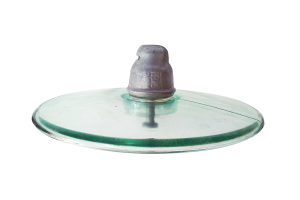

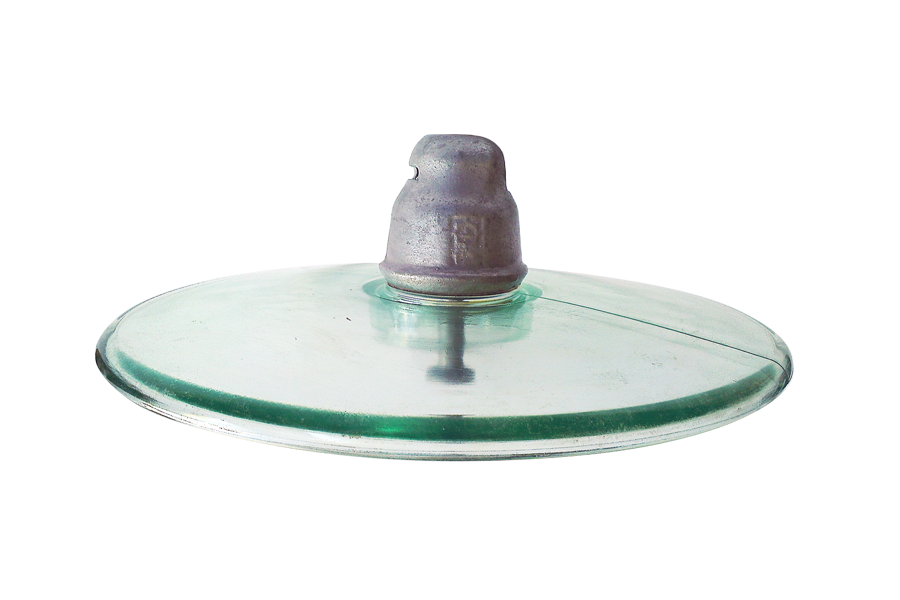

Изолятор линейный подвесной с аэродинамическим профилем U120BA 212V

Предназначен для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.
Эксплуатируется при температуре окружающего воздуха от - 60 до + 50 °С.
Исполнение УХЛ 1 по ГОСТ 15150.
Изготавливается по ТУ 3493-008-99267582-2014.
Изолятор соответствует требованиям ГОСТ 6490-2017.

Характеристики

    Условное обозначение по ГОСТ 27661 U120BA 212V
    Условное обозначение по IEC 60305 U120BA
    Минимальная механическая разрушаюшая нагрузка, кН 120
    Минимальная прочность остатка, кН 96
    Диаметр изоляционной детали, D, мм 380
    Строительная высота, Н, мм 127
    Номинальная длина пути утечки, мм 365
    Условный размер сферического соединения по ГОСТ 27396, МЭК 120, мм 16А
    Пробивное напряжение в изолирующей среде, кВ 130
    Выдерживаемое напряжение 50 Гц (сухое), кВ 60
    Выдерживаемое напряжение 50 Гц (под дождем), кВ 50
    Выдерживаемое напряжение стандартного грозового импульса, кВ +/- 95/95
    Номинальное напряжение при допустимом уровне радиопомех, Дб/кВ 34/10 55/20 86/30
    Масса, кг 5,2
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Заявки принимаются так же по электронной почте info@lep-snab.ru

Характеристики

Цена цена по запросу
Бренд ЮАИЗ, ТЭМЗ
Тип подвесной стеклянный

U120BA 212V

<h1> <span style="font-size: 14px; text-transform: uppercase;">Изолятор линейный подвесной с аэродинамическим профилем U120BA 212V</span></h1> Предназначен для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.<br> Эксплуатируется при температуре окружающего воздуха от - 60 до + 50 °С.<br> Исполнение УХЛ 1 по ГОСТ 15150.<br> Изготавливается по ТУ 3493-008-99267582-2014.<br> Изолятор соответствует требованиям ГОСТ 6490-2017.<br> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">Характеристики</span></h3> <ul> </ul> <ul> <table align="center" border="1"> <tbody> <tr> <td style="text-align: center;"> Условное обозначение по ГОСТ 27661 </td> <td style="text-align: center;"> U120BA 212V </td> </tr> <tr> <td style="text-align: center;"> Условное обозначение по IEC 60305 </td> <td style="text-align: center;"> U120BA </td> </tr> <tr> <td style="text-align: center;"> Минимальная механическая разрушаюшая нагрузка, кН </td> <td style="text-align: center;"> 120 </td> </tr> <tr> <td style="text-align: center;"> Минимальная прочность остатка, кН </td> <td style="text-align: center;"> 96 </td> </tr> <tr> <td style="text-align: center;"> Диаметр изоляционной детали, D, мм </td> <td style="text-align: center;"> 380 </td> </tr> <tr> <td style="text-align: center;"> Строительная высота, Н, мм </td> <td style="text-align: center;"> 127 </td> </tr> <tr> <td style="text-align: center;"> Номинальная длина пути утечки, мм </td> <td style="text-align: center;"> 365 </td> </tr> <tr> <td style="text-align: center;"> Условный размер сферического соединения по ГОСТ 27396, МЭК 120, мм </td> <td style="text-align: center;"> 16А </td> </tr> <tr> <td style="text-align: center;"> Пробивное напряжение в изолирующей среде, кВ </td> <td style="text-align: center;"> 130 </td> </tr> <tr> <td style="text-align: center;"> Выдерживаемое напряжение 50 Гц (сухое), кВ </td> <td style="text-align: center;"> 60 </td> </tr> <tr> <td style="text-align: center;"> Выдерживаемое напряжение 50 Гц (под дождем), кВ </td> <td style="text-align: center;"> 50 </td> </tr> <tr> <td style="text-align: center;"> Выдерживаемое напряжение стандартного грозового импульса, кВ +/- </td> <td style="text-align: center;"> 95/95 </td> </tr> <tr> <td style="text-align: center;"> Номинальное напряжение при допустимом уровне радиопомех, Дб/кВ </td> <td style="text-align: center;"> 34/10 55/20 86/30 </td> </tr> <tr> <td style="text-align: center;"> Масса, кг </td> <td style="text-align: center;"> 5,2 </td> </tr> </tbody> </table> </ul>
