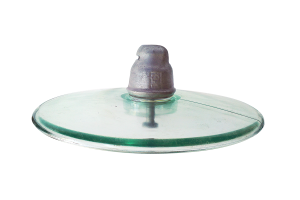

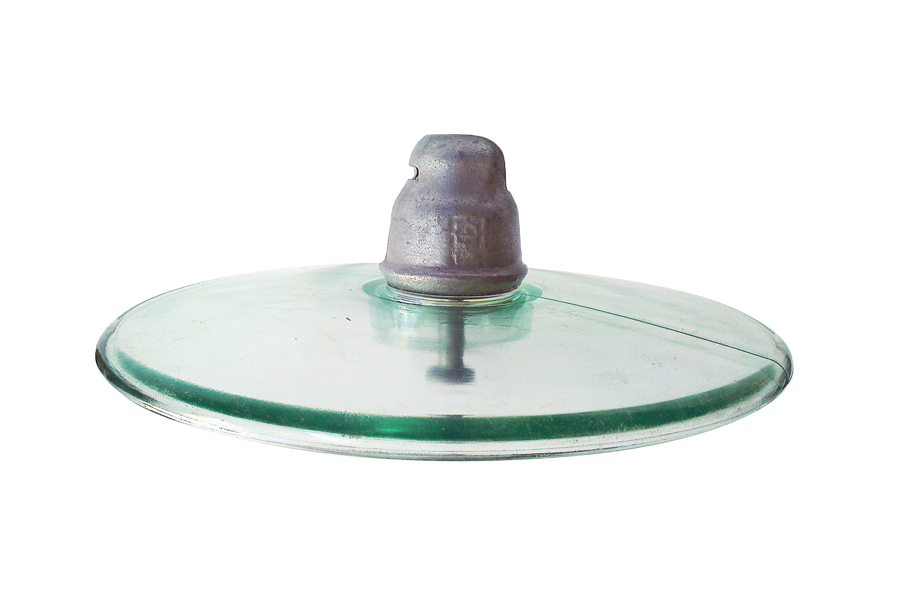

U120BA 112V

<h2> <span style="font-size: 14px; text-transform: uppercase;">Изолятор линейный подвесной с аэродинамическим профилем U120BA 112V</span></h2> Предназначен для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.<br> Эксплуатируется при температуре окружающего воздуха от - 60 до + 50 °С.<br> Исполнение УХЛ 1 по ГОСТ 15150.<br> Изготавливается по ТУ 3493-008-99267582-2014.<br> Изолятор соответствует требованиям ГОСТ 6490-2017.<br> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">Характеристики</span></h3> <ul> <table border="1" align="center"> <tbody> <tr> <td style="text-align: center;"> Условное обозначение по ГОСТ 27661 </td> <td style="text-align: center;"> U120BA 112V </td> </tr> <tr> <td style="text-align: center;"> Условное обозначение по IEC 60305 </td> <td style="text-align: center;"> U120BA </td> </tr> <tr> <td style="text-align: center;"> Минимальная механическая разрушаюшая нагрузка, кН </td> <td style="text-align: center;"> 120 </td> </tr> <tr> <td style="text-align: center;"> Минимальная прочность остатка, кН </td> <td style="text-align: center;"> 96 </td> </tr> <tr> <td style="text-align: center;"> Диаметр изоляционной детали, D, мм </td> <td style="text-align: center;"> 380 </td> </tr> <tr> <td style="text-align: center;"> Строительная высота, Н, мм </td> <td style="text-align: center;"> 146 </td> </tr> <tr> <td style="text-align: center;"> Номинальная длина пути утечки, мм </td> <td style="text-align: center;"> 365 </td> </tr> <tr> <td style="text-align: center;"> Условный размер сферического соединения по ГОСТ 27396, МЭК 120, мм </td> <td style="text-align: center;"> 16А </td> </tr> <tr> <td style="text-align: center;"> Пробивное напряжение в изолирующей среде, кВ </td> <td style="text-align: center;"> 130 </td> </tr> <tr> <td style="text-align: center;"> Выдерживаемое напряжение 50 Гц (сухое), кВ </td> <td style="text-align: center;"> 60 </td> </tr> <tr> <td style="text-align: center;"> Выдерживаемое напряжение 50 Гц (под дождем), кВ </td> <td style="text-align: center;"> 50 </td> </tr> <tr> <td style="text-align: center;"> Выдерживаемое напряжение стандартного грозового импульса, кВ +/- </td> <td style="text-align: center;"> 95/95 </td> </tr> <tr> <td style="text-align: center;"> Номинальное напряжение при допустимом уровне радиопомех, Дб/кВ </td> <td style="text-align: center;"> 34/10 55/20 86/30 </td> </tr> <tr> <td style="text-align: center;"> Масса, кг </td> <td style="text-align: center;"> 5,2 </td> </tr> </tbody> </table> </ul> <br>
