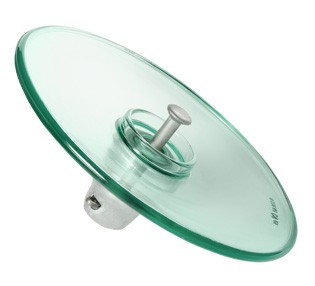

Изолятор линейный подвесной с аэродинамическим профилем U120AD
Стеклянные линейные подвесные изоляторы с аэродинамическим профилем предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях электропередачи, в распределительных устройствах электростанций и подстанций постоянного и переменного токов напряжением свыше 1000 В, частотой до 100 Гц при температуре окружающего воздуха от минус 60 °С до плюс 50 °СОбозначение строительной высоты изоляторов U120AD
В зависимости от класса линии данный тип изоляторов имеет различный размер строительной высоты которая обозначается первой цифрой в индексе:- U120AD(146) - увеличенная высота 146 мм.
- U120AD(130) - средняя высота 130 мм.
- U120AD(127) - уменьшеная высота 127 мм.
соответствие требованиям
ГОСТ 6490-93, МЭК 60383
изолятор U120AD характеристики
|
Обозначение типа изолятора по МЭК 3 |
По МЭК305 |
U120AD |
U160AD |
U210AD |
|
Минимальная механическая разрушающая нагрузка |
кН |
120 |
160 |
210 |
|
Минимальная механическая разрушающая нагрузка остатка изолятора |
кН |
96 |
128 |
168 |
|
Диаметр, D |
мм |
380 |
420 |
420 |
|
Строительная высота, Н |
мм |
127/130/146 |
146 |
170 |
|
Длина пути утечки |
мм |
365 |
400 |
400 |
|
Сферическое соединение, d |
мм |
16 |
20 |
20 |
|
Пробивное напряжение в изоляционной среде |
кВ |
130 |
130 |
130 |
|
Выдерживаемое напряжение (в сухом состоянии) |
кВ |
60 |
60 |
60 |
|
Выдерживаемое напряжение (под дождем) |
кВ |
50 |
50 |
50 |
|
Выдерживаемое импульсное напряжение 1,2/50 +/— |
кВ |
90/90 |
95/95 |
95/95 |
|
Напряжение по уровню радиопомех |
дБ |
60 |
60 |
60 |
|
кВ |
20 |
20 |
20 |
|
|
кВ |
86 |
86 |
86 |
|
|
кВ |
30 |
30 |
30 |
|
|
Масса |
кг |
5,2 |
7,43 |
8,3 |
Заявки принимаются так же по электронной почте info@lep-snab.ru
Характеристики
| Цена | цена по запросу |
| Бренд | ЮАИЗ |
| Тип | подвесной стеклянный |
