ПСВ 70А 112V

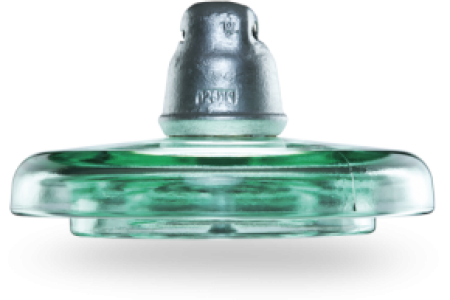

подвесной стеклянный изолятор ПСВ 70А 112V

Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от - 60 до + 50 oС. Исполнение УХЛ 1 по ГОСТ 15150. Изготавливаются по ТУ 3493-004-99267582-2009. Изоляторы соответствуют требованиям ГОСТ 6490-93. Изолирующая деталь имеет увеличенный вылет ребер, в результате чего увеличена длина пути тока утечки. В зарубежной классификации такой изолятор обозначается как «Anti Fog» («Антифог»), что означает «противотуманный». Такие изоляторы применяются на ВЛ, проходящих в районах, имеющих повышенную степень загрязненности атмосферы, а также в районах с высоким образованием инея и частыми туманами, способствующими увлажнению («отпотеванию») поверхности изолятора.

характеристики ПСВ 70А 112V

Условное обозначение по ГОСТ27661	ПСВ 70 112V
Условное обозначение по IEC 60305	U70BLP
Минимальная механическая разрушаюшая нагрузка, кН	70
Минимальная прочность остатка, кН	56
Диаметр изоляционной детали, D, мм	290
Строительная высота, Н, мм	146
Номинальная длина пути утечки, мм	445
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84, мм	16
Пробивное напряжение в изолирующей среде, кВ	130
Выдерживаемое напряжение 50 гц (сухое), кВ	85
Выдерживаемое напряжение 50 гц (под дождем), кВ	50
Выдерживаемое напряжение стандартного грозового импульса, кВ +/-	125/125
Номинальное напряжение при допустимом уровне радиопомех, кВ Дб/кВ	60/20 86/30
Масса, кг	5,7
