ПСВ 210Д 212W

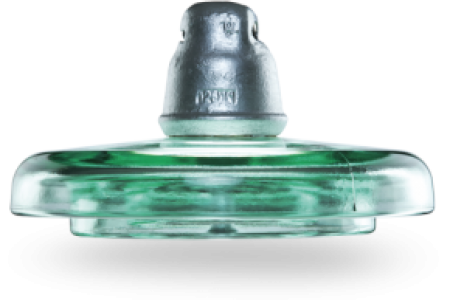

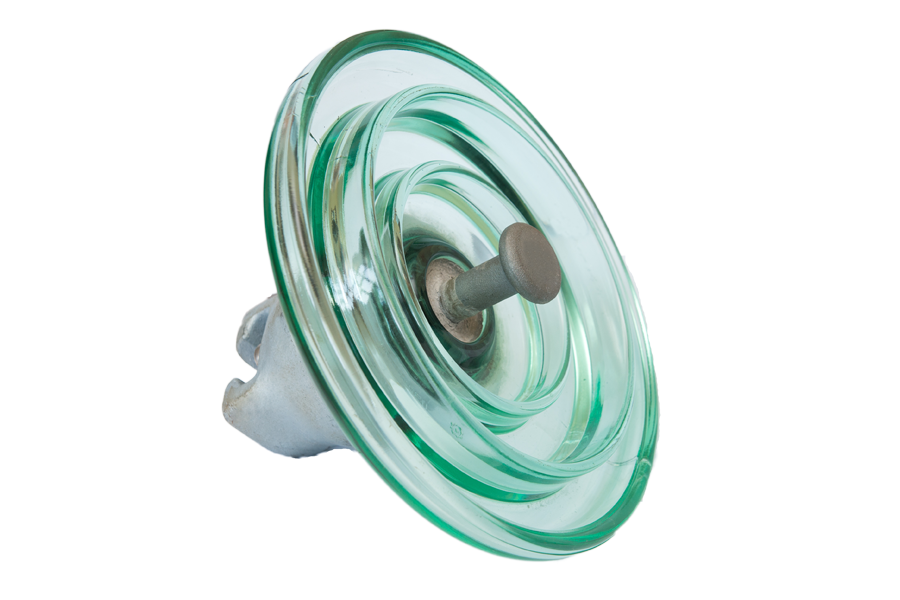

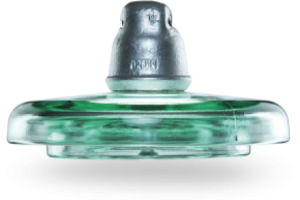

подвесной стеклянный изолятор ПСВ 210Д 212W

Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.
Эксплуатируются при температуре окружающего воздуха от - 60 до + 50 oС. Исполнение УХЛ 1 по ГОСТ 15150.
Изготавливаются по ТУ 3493-004-99267582-2009.
Изоляторы соответствуют требованиям ГОСТ 6490-93.
Изолирующая деталь имеет увеличенный вылет ребер, в результате чего увеличена длина пути тока утечки. В зарубежной классификации такой изолятор обозначается как «Anti Fog» («Антифог»), что означает «противотуманный».
Такие изоляторы применяются на ВЛ, проходящих в районах, имеющих повышенную степень загрязненности атмосферы, а также в районах с высоким образованием инея и частыми туманами, способствующими увлажнению («отпотеванию») поверхности изолятора.

характеристики изолятора ПСВ 210Д 212W

Условное обозначение по ГОСТ27661	ПСВ 210Д 212W
Условное обозначение по IEC 60305	U210BP
Минимальная механическая разрушаюшая нагрузка, кН	210
Минимальная прочность остатка, кН	168
Диаметр изоляционной детали, D, мм	320
Строительная высота, Н, мм	170
Номинальная длина пути утечки, мм	555
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84, мм	20
Пробивное напряжение в изолирующей среде, кВ	130
Выдерживаемое напряжение 50 гц (сухое), кВ	90
Выдерживаемое напряжение 50 гц (под дождем), кВ	55
Выдерживаемое напряжение стандартного грозового импульса, кВ +/-	140/140
Номинальное напряжение при допустимом уровне радиопомех, кВ Дб/кВ	60/20 86/40
Масса, кг	8,5
