Подвесной стеклянный изолятор ПСВ 210Д 112W

Изоляторы стеклянные

Бренд: ЮМЭК

В наличии

ПСВ 210Д 112W

цена по запросу

Заказать товар
Задать вопрос

Наша организация работает только с юридическими лицами, с НДС

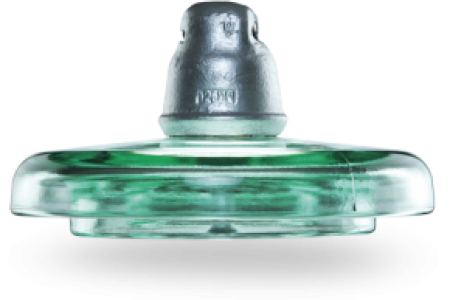

подвесной стеклянный изолятор ПСВ 210Д 112W

Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.
Эксплуатируются при температуре окружающего воздуха от - 60 до + 50 oС. Исполнение УХЛ 1 по ГОСТ 15150.
Изготавливаются по ТУ 3493-004-99267582-2009.
Изоляторы соответствуют требованиям ГОСТ 6490-93.
Изолирующая деталь имеет увеличенный вылет ребер, в результате чего увеличена длина пути тока утечки. В зарубежной классификации такой изолятор обозначается как «Anti Fog» («Антифог»), что означает «противотуманный».
Такие изоляторы применяются на ВЛ, проходящих в районах, имеющих повышенную степень загрязненности атмосферы, а также в районах с высоким образованием инея и частыми туманами, способствующими увлажнению («отпотеванию») поверхности изолятора.

характеристики изолятора ПСВ 210Д 112W

Условное обозначение по ГОСТ27661	ПСВ 210Д 112W
Условное обозначение по IEC 60305	-
Минимальная механическая разрушаюшая нагрузка, кН	210
Минимальная прочность остатка, кН	168
Диаметр изоляционной детали, D, мм	320
Строительная высота, Н, мм	195
Номинальная длина пути утечки, мм	555
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84, мм	20
Пробивное напряжение в изолирующей среде, кВ	130
Выдерживаемое напряжение 50 гц (сухое), кВ	90
Выдерживаемое напряжение 50 гц (под дождем), кВ	55
Выдерживаемое напряжение стандартного грозового импульса, кВ +/-	140/140
Номинальное напряжение при допустимом уровне радиопомех, кВ Дб/кВ	60/20 86/40
Масса, кг	8,5

Задать вопрос

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Заявки принимаются так же по электронной почте info@lep-snab.ru

Характеристики

Цена	цена по запросу
Бренд	ЮМЭК
Тип	подвесной стеклянный

ПСВ 210Д 112W
