ПСВ 120Б 212W

цена по запросу

Заказать товар
Задать вопрос

Наша организация работает только с юридическими лицами, с НДС

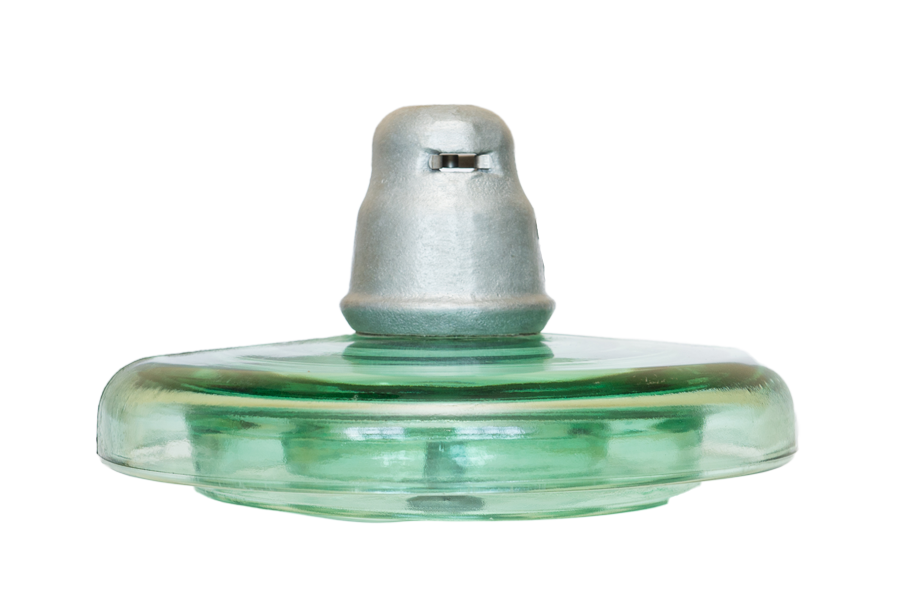

подвесной стеклянный изолятор ПСВ 120Б 212W

Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от - 60 до + 50 oС. Исполнение УХЛ 1 по ГОСТ 15150. Изготавливаются по ТУ 3493-004-99267582-2009. Изоляторы соответствуют требованиям ГОСТ 6490-93. Изолирующая деталь имеет увеличенный вылет ребер, в результате чего увеличена длина пути тока утечки. В зарубежной классификации такой изолятор обозначается как «Anti Fog» («Антифог»), что означает «противотуманный». Такие изоляторы применяются на ВЛ, проходящих в районах, имеющих повышенную степень загрязненности атмосферы, а также в районах с высоким образованием инея и частыми туманами, способствующими увлажнению («отпотеванию») поверхности изолятора.

характеристики ПСВ 120Б 212W

Условное обозначение по ГОСТ27661	ПСВ 120Б 212W
Условное обозначение по IEC 60305	-
Минимальная механическая разрушаюшая нагрузка, кН	120
Минимальная прочность остатка, кН	96
Диаметр изоляционной детали, D, мм	290
Строительная высота, Н, мм	127
Номинальная длина пути утечки, мм	445
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84, мм	16
Пробивное напряжение в изолирующей среде, кВ	130
Выдерживаемое напряжение 50 гц (сухое), кВ	85
Выдерживаемое напряжение 50 гц (под дождем), кВ	50
Выдерживаемое напряжение стандартного грозового импульса, кВ +/-	125/125
Номинальное напряжение при допустимом уровне радиопомех, кВ Дб/кВ	60/20 86/30
Масса, кг	5,7

Задать вопрос

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Заявки принимаются так же по электронной почте info@lep-snab.ru

Характеристики

Цена	цена по запросу
Бренд	ЮМЭК
Тип	подвесной теклянный

ПСВ 120Б 212W
