ПСД 70Е 212W

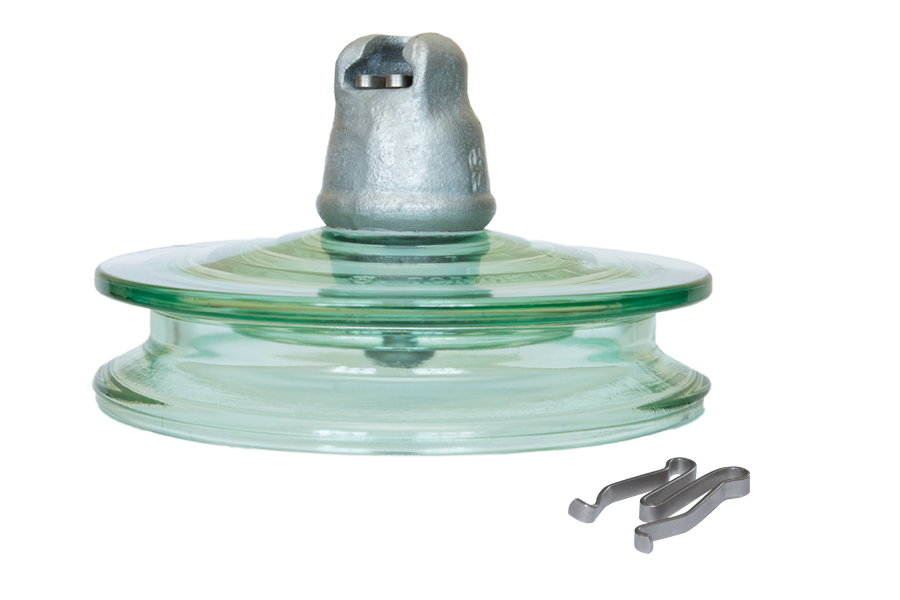

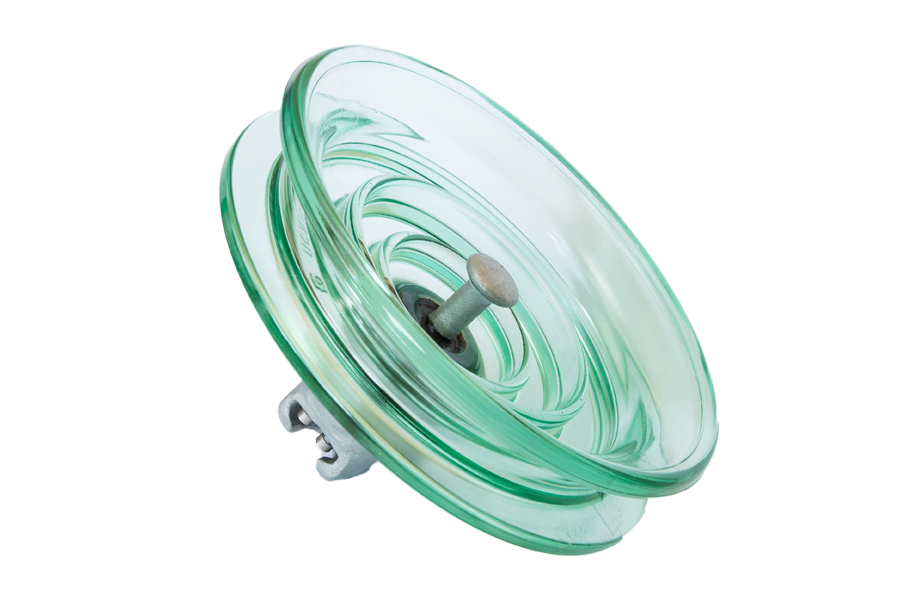

Подвесной стеклянный изолятор ПСД 70Е 212W

Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.

Эксплуатируются при температуре окружающего воздуха от -60 до +50 °С.
Исполнение УХЛ 1 по ГОСТ 15150. Изготавливаются по ТУ 3493-004-99267582-2009.
Изоляторы соответствуют требованиям ГОСТ 6490-93.

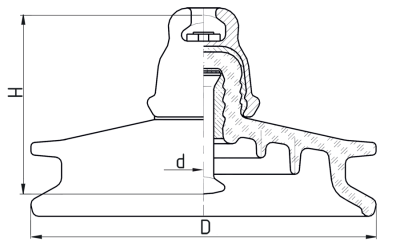

Изолирующая деталь обладает двукрылой формой. В её верхней части имеется выступ, увеличивающий длину пути тока утечки. Кроме того, цилиндрическая "юбка" изолятора в нижней части переходит в конус, что ещё больше увеличивает длину пути тока утечки. Эти конструктивные особенности увеличивают площадь поверхности изолятора, не подверженной атмосферным отложениям. Благодаря этому, изоляторы такой модификации применяются в местностях с высоким уровнем загрязненности атмосферы и позволяют значительно увеличить общую длину пути утечки изолирующей подвески, не увеличивая количество изоляторов в гирлянде и, соответственно, не увеличивая общую строительную высоту гирлянды и не увеличивая высоту опоры ЛЭП. Данная модификация изолятора была изобретена в СССР специально для применения в контактной сети железных дорог. За границей такой тип изоляторов не производится!

Обозначение изолятора и его расшифровка:
ПСД 70Е (212W и 112W), ПСД 100В (212W и 112W).
Первая буква обозначает вид изолятора: «П» - подвесной.
Вторая буква обозначает материал изоляционной детали: «С» - стекло.
Третья буква - это условное обозначение конфигурации (формы) изоляционной детали: «Д» - двукрылая форма исполнения изоляционной детали.
Группа цифр (после двух или трех первых букв) обозначает класс изолятора по разрушающей механической силе:
«70» - 70 кН,
«100» - 100 кН.
Четвертая буква (буква после первой группы цифр) обозначает модернизацию (модификацию) изолятора: «А», «Б», «В», «Г» и т.д.
Первая цифра в обозначении 112W или 212W (во второй группе цифр) обозначает условный размер строительной высоты:
«1» - большая (увеличенная) высота,
«2» - малая (уменьшенная).
Буквами W или V обозначают тип замка в соединении изолятора по ГОСТ 12253-88:
«W» - пружинный w- образный замок,
«V» - шплинтовой v-образный замок.

Характеристики изолятора ПСД 70Е 212W

Условное обозначение по ГОСТ27661	ПСД 70 Е 212W
Условное обозначение по IEC 60305	-
Минимальная механическая разрушаюшая нагрузка, кН	70
Минимальная прочность остатка, кН	56
Диаметр изоляционной детали, D, мм	270
Строительная высота, Н, мм	127
Номинальная длина пути утечки, мм	411
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84, мм	16
Пробивное напряжение в изолирующей среде, кВ	130
Выдерживаемое напряжение 50 гц (сухое), кВ	75
Выдерживаемое напряжение 50 гц (под дождем), кВ	45
Выдерживаемое напряжение стандартного грозового импульса, кВ +/-	110/110
Номинальное напряжение при допустимом уровне радиопомех, кВ Дб/кВ	60/20 86/25
Масса, кг	4,6

Нормы загрузки изоляторов ПСД-70Е

Изоляторы ПСД-70 упаковываются в паллеты по 100 шт. Вес одной упаковки примерно 480 кг, размеры паллеты: 1140 x 740 x 1525 мм.
