ПС 160К 112V

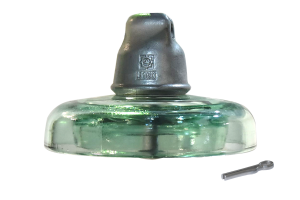

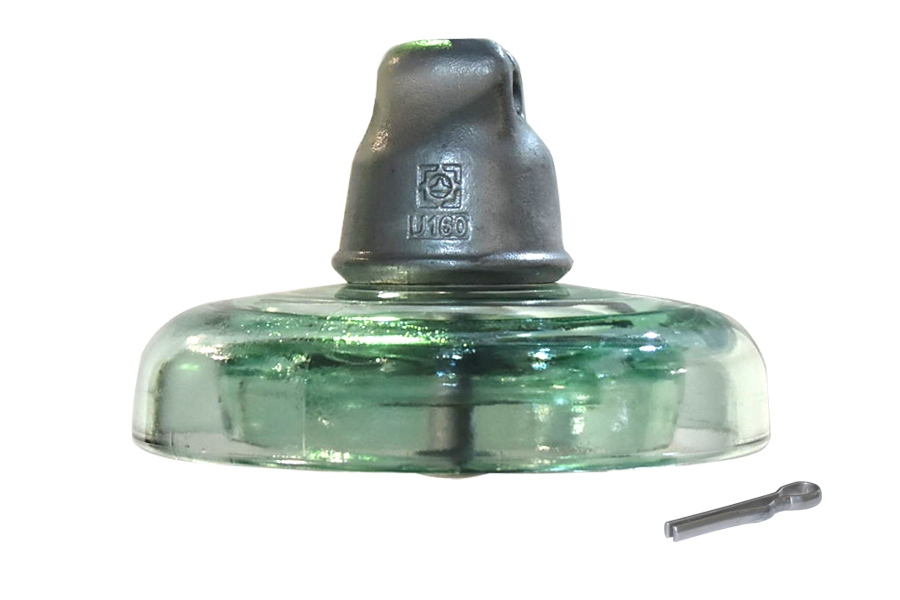

Изолятор стеклянный подвесной ПС160К 112V

Стеклянные линейные подвесные изоляторы ПС-160К используются для изолирующей подвески провода и грозозащитного троса на подстанциях, электростанциях и воздушных линиях передачи с постоянным и переменным током, на класс напряжения более 1 киловольт с частотой от 50 до 100 Гц, в диапазоне температур от - 60 °С до +50 °С.
 Подвесной изолятор ПС-160К, при сохранении габаритов как у обычного ПС-160Д, имеет увеличенную длину пути, что позволяет сократить количество изоляторов в подвеске. Кроме того, выдерживаемые напряжения, в сухом состоянии, выше чем у обычного ПС160Д.

Условное обозначение по ГОСТ27661	ПС160К 112V
Условное обозначение по IEC 60305	U160BL
Минимальная механическая разрушаюшая нагрузка, кН	160
Минимальная прочность остатка, кН	128
Диаметр изоляционной детали, D, мм	280
Строительная высота, Н, мм	170
Номинальная длина пути утечки, мм	460
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84, мм	20
Пробивное напряжение в изолирующей среде, кВ	130
Выдерживаемое напряжение 50 гц (сухое), кВ	80
Выдерживаемое напряжение 50 гц (под дождем), кВ	40
Выдерживаемое напряжение стандартного грозового импульса, кВ +/-	125/125
Номинальное напряжение при допустимом уровне радиопомех, кВ Дб/кВ	60/20 86/40
Масса, кг	6,8
