ПС 70СС 212W

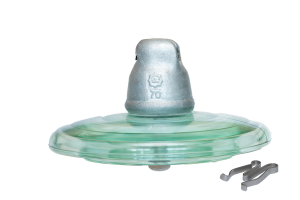

Подвесной стеклянный изолятор ПС 70СС 212W

ПС-70Е является долгожителем среди стеклянных изоляторов, используется уже более четырех десятилетий. Используется в составе изолирующих подвесок для электрической изоляции и крепления проводов и грозозащитных тросов ВЛ, распределительных устройствах электростанций и подстанций постоянного (последняя цифра 1 в индексе) и переменного токов (последняя цифра 1 в индексе) напряжением свыше 1000 В, частотой до 100 Гц.

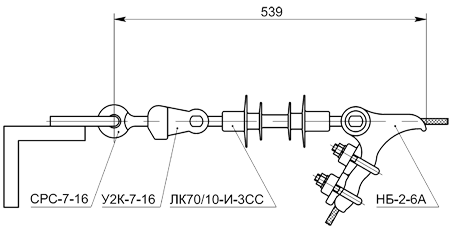

 Вариант изолирующей подвески с применением полимерного изолятора.

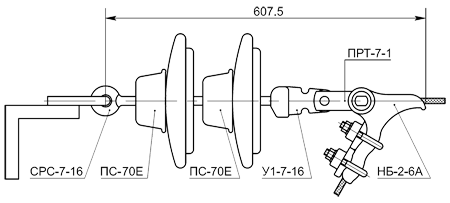

Вариант изолирующей подвески с стеклянными изоляторами.

На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов.

Количество изоляторов в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации. На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПС в гирлянде; на металлических опорах - на один-два изолятора больше. Количество подвесных изоляторов ПС для ВЛ 6-35 кВ выбирается независимо от высоты над уровнем моря.

Во избежание самопроизвольного расцепления гирлянды стержень в пазу шапки фиксируется замком. Замок поставляется в комплекте с изолятором.

Обозначение строительной высоты изоляторов ПС70Е

В зависимости от класса линии данный тип изоляторов имеет различный размер строительной высоты которая обозначается первой цифрой в индексе:

• ПС 70CC 212W - увеличенная высота 146 мм.
• ПС 70CC 112W - уменьшеная высота 127 мм.


Буквой Е обозначается индекс модернизации изделия. Изделия с индексом ниже являются устаревшими и сняты с производства.
Последней буквой индекса обозначается тип замка в соединении:

• W - пружинный w-образный замок;
• V - шплинтовой v-образный замок;

Нормы отгрузки изоляторов ПС-70Е:  Решетка: 175 шт, контейнер 3т: 350 шт, контейнер 5т: 875 шт

Иные обоначения: ПС-70 Е, ПС70 Е, ПС70Е, U70, U-70

изолятор ПС-70Е характеристики

Условное обозначение по ГОСТ27661	ПС 70СС 212W
Условное обозначение по IEC 60305	U70BL
Минимальная механическая разрушаюшая нагрузка, кН	70
Минимальная прочность остатка, кН	56
Диаметр изоляционной детали, D, мм	255
Строительная высота, Н, мм	127
Номинальная длина пути утечки, мм	415
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84, мм	16
Пробивное напряжение в изолирующей среде, кВ	130
Выдерживаемое напряжение 50 гц (сухое), кВ	72
Выдерживаемое напряжение 50 гц (под дождем), кВ	42
Выдерживаемое напряжение стандартного грозового импульса, кВ +/-	100/110
Номинальное напряжение при допустимом уровне радиопомех, кВ Дб/кВ	60/20 86/30
Масса, кг	4,2

Для подвески изоляторов в гирлянде используется следующая арматура:

• серьга СР-7-16
• промежуточное звено ПРТ-7-1
• ушко У1-7-16

• зажим болтовой НБ-2-6А

• зажим клиновой НКК-1-1Б
