ПС 70Е 212W

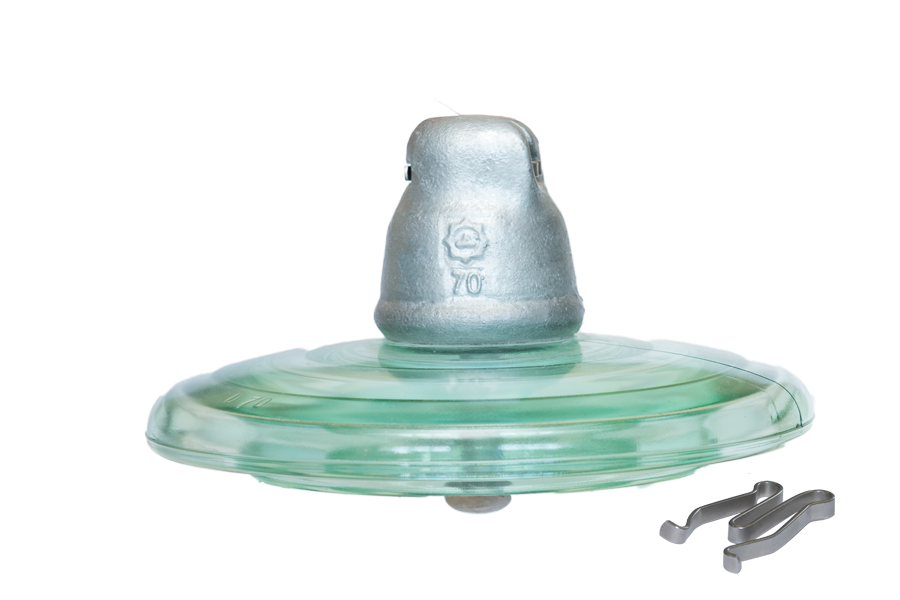

<h1> <span style="font-size: 14px; text-transform: uppercase;">Подвесной стеклянный изолятор ПС70Е 212W</span></h1> <br> Подвесной стеклянный изолятор ПС70Е 212W предназначен для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. <br> Эксплуатируется при температуре окружающего воздуха от - 60 °С до + 50 °С. <br> Исполнение УХЛ 1 по ГОСТ 15150.<br> Изготавливается по ТУ 3493-004-99267582-2009. <br> Изолятор соответствует требованиям ГОСТ 6490-2017.<br> <p style="text-align: center;"> <img width="290" alt="изолятор пс-70е" src="/upload/medialibrary/f4b/12.png" height="213" title="изолятор пс-70е"> </p> <p style="text-align: center;"> <img width="290" alt="изолятор пс-70е" src="/upload/medialibrary/dd4/13.png" height="213" title="изолятор пс-70е"> </p> <p style="text-align: center;"> <img width="290" alt="изолятор пс-70е" src="/upload/medialibrary/f03/11.png" height="213" title="изолятор пс-70е"> </p> <p style="text-align: center;"> <br> </p> <p align="justify"> На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов.  </p> <p align="justify"> Количество изоляторов в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации. На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПС в гирлянде; на металлических опорах - на один-два изолятора больше. Количество подвесных изоляторов ПС для ВЛ 6-35 кВ выбирается независимо от высоты над уровнем моря. <br> <br> </p> <p align="justify"> Во избежание самопроизвольного расцепления гирлянды стержень в пазу шапки фиксируется замком. Замок поставляется в комплекте с изолятором. </p> <h2> <span style="font-size: 14px; text-transform: uppercase;">Обозначение строительной высоты изоляторов ПС70Е</span></h2> В зависимости от класса линии данный тип изоляторов имеет различный размер строительной высоты которая обозначается первой цифрой в индексе:<br> <ul> <li>ПС 70Е <b>212W</b> — уменьшеная высота 127 мм.</li> <li>ПС 70Е <b>112W</b> — увеличенная высота 146 мм.<br> </li> </ul> Буквой <b>Е</b> обозначается индекс модернизации изделия. Изделия с индексом ниже являются устаревшими и сняты с производства.<br> Последней буквой индекса обозначается тип замка в соединении:<br> <ul> <li><b>W</b> - пружинный w-образный замок;</li> <li><b>V</b> - шплинтовой v-образный замок;</li> </ul> <br> Нормы отгрузки изоляторов ПС-70Е:  Решетка: 175 шт, контейнер 3т: 350 шт, контейнер 5т: 875 шт<br> <p> Иные обоначения: ПС-70 Е, ПС70 Е, ПС70Е, U70, U-70<br> </p> <p> </p> <h2> <span style="font-size: 14px; text-transform: uppercase;">изолятор ПС-70Е характеристики</span></h2> <p> </p> <table border="1" align="center" class="small"> <tbody> <tr> <td style="text-align: center;"> Условное обозначение по ГОСТ27661 </td> <td style="text-align: center;"> ПС70Е 212W </td> </tr> <tr> <td style="text-align: center;"> Условное обозначение по IEC 60305 </td> <td style="text-align: center;"> U70BS </td> </tr> <tr> <td style="text-align: center;"> Минимальная механическая разрушаюшая нагрузка, кН </td> <td style="text-align: center;"> 70 </td> </tr> <tr> <td style="text-align: center;"> Минимальная прочность остатка, кН </td> <td style="text-align: center;"> 56 </td> </tr> <tr> <td style="text-align: center;"> Диаметр изоляционной детали, D, мм </td> <td style="text-align: center;"> 255 </td> </tr> <tr> <td style="text-align: center;"> Строительная высота, Н, мм </td> <td style="text-align: center;"> 127 </td> </tr> <tr> <td style="text-align: center;"> Номинальная длина пути утечки, мм </td> <td style="text-align: center;"> 320 </td> </tr> <tr> <td style="text-align: center;"> Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84, мм </td> <td style="text-align: center;"> 16 </td> </tr> <tr> <td style="text-align: center;"> Пробивное напряжение в изолирующей среде, кВ </td> <td style="text-align: center;"> 130 </td> </tr> <tr> <td style="text-align: center;"> Выдерживаемое напряжение 50 гц (сухое), кВ </td> <td style="text-align: center;"> 70 </td> </tr> <tr> <td style="text-align: center;"> Выдерживаемое напряжение 50 гц (под дождем), кВ </td> <td style="text-align: center;"> 40 </td> </tr> <tr> <td style="text-align: center;"> Выдерживаемое напряжение стандартного грозового импульса, кВ +/- </td> <td style="text-align: center;"> 100/100 </td> </tr> <tr> <td style="text-align: center;"> Номинальное напряжение при допустимом уровне радиопомех, кВ Дб/кВ </td> <td style="text-align: center;"> 60/20 86/25 </td> </tr> <tr> <td style="text-align: center;"> Масса, кг </td> <td style="text-align: center;"> 3,6 </td> </tr> </tbody> </table> <br> Для подвески изоляторов в гирлянде используется следующая арматура:<br> <ul> <li>серьга <a href="https://lep-snab.ru/catalog/armatura-dlya-vl/stsepnaya-armatura/sergi-sr-srs/sr-7-16/?sphrase_id=1267">СР-7-16</a></li> <li> промежуточное звено <a href="https://lep-snab.ru/catalog/armatura-dlya-vl/stsepnaya-armatura/zvenya-promezhutochnye-trekhlapchatye-tipa-prt/prt-7-1/?sphrase_id=1269">ПРТ-7-1</a></li> <li>ушко <a href="https://lep-snab.ru/catalog/armatura-dlya-vl/stsepnaya-armatura/ushki/u1-7-16/">У1-7-16</a><br> </li> <li>зажим болтовой <a href="https://lep-snab.ru/catalog/armatura-dlya-vl/natyazhnaya-armatura/zazhimy-boltovye/nb-2-6a/">НБ-2-6А</a><br> </li> <li>зажим клиновой <a href="https://lep-snab.ru/catalog/armatura-dlya-vl/natyazhnaya-armatura/zazhimy-klinovye/zazhimy-natyazhnye-klinovye-koushnye-tipa-nkk/nkk-1-1b/">НКК-1-1Б</a></li> </ul> <p style="text-align: center;"> <img width="450" src="/upload/iblock/411/lk_1_1.gif" height="229"> </p> <p style="text-align: center;">  Вариант изолирующей подвески с применением полимерного изолятора. </p> <p style="text-align: center;"> </p> <p style="text-align: center;"> <img width="450" src="/upload/iblock/411/lk_1_2.gif" height="203"><br> Вариант изолирующей подвески с стеклянными изоляторами. </p>
