ПС 300В 212V

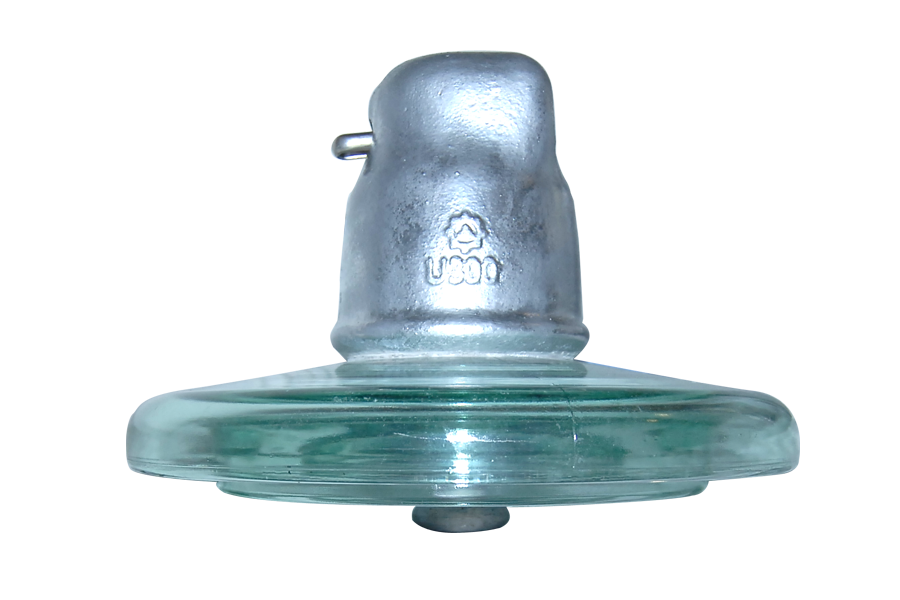

<h2> <span style="font-size: 14px; text-transform: uppercase;">Подвесной стеклянный изолятор ПС 300В 212V</span></h2> Подвесной стеклянный изолятор ПС 300В 112V предназначен для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. <br> Эксплуатируется при температуре окружающего воздуха от -60 до +50 °С. <br> Исполнение УХЛ 1 по ГОСТ 15150.<br> Изготавливается по ТУ 3493-006-99267582-2013. <br> Изолятор соответствует требованиям ГОСТ 6490-2017, МЭК 60383.<br> <br> <h2> <span style="font-size: 14px; text-transform: uppercase;">Обозначение строительной высоты изоляторов ПС70Е</span></h2> В зависимости от класса линии данный тип изоляторов имеет различный размер строительной высоты которая обозначается первой цифрой в индексе:<br> <ul> <li>ПС 300Е <b>212V</b> - увеличенная высота 146 мм.</li> <li>ПС 300Е <b>112V</b> - уменьшеная высота 127 мм.<br> </li> </ul> Буквой <b>Е</b> обозначается индекс модернизации изделия. Изделия с индексом ниже являются устаревшими и сняты с производства.<br> Последней буквой индекса обозначается тип замка в соединении:<br> <ul> <li><b>W</b> - пружинный w-образный замок;</li> <li><b>V</b> - шплинтовой v-образный замок;</li> </ul> <p> </p> <h2> <span style="font-size: 14px; text-transform: uppercase;">изолятор ПС-300Е характеристики</span></h2> <ul> <table align="center" border="1"> <tbody> <tr> <td> Условное обозначение по ГОСТ 27661 </td> <td> ПС300В 112V </td> </tr> <tr> <td> Условное обозначение по IEC 60305 </td> <td> U300B </td> </tr> <tr> <td> Минимальная механическая разрушаюшая нагрузка, кН </td> <td> 300 </td> </tr> <tr> <td> Минимальная прочность остатка, кН </td> <td> 240 </td> </tr> <tr> <td> Диаметр изоляционной детали, D, мм </td> <td> 320 </td> </tr> <tr> <td> Строительная высота, Н, мм </td> <td> 195 </td> </tr> <tr> <td> Номинальная длина пути утечки, мм </td> <td> 390 </td> </tr> <tr> <td> Условный размер сферического соединения по ГОСТ 27396, МЭК 120, мм </td> <td> 24 </td> </tr> <tr> <td> Пробивное напряжение в изолирующей среде, кВ </td> <td> 130 </td> </tr> <tr> <td> Выдерживаемое напряжение 50 Гц (сухое), кВ </td> <td> 82 </td> </tr> <tr> <td> Выдерживаемое напряжение 50 Гц (под дождем), кВ </td> <td> 50 </td> </tr> <tr> <td> Выдерживаемое напряжение стандартного грозового импульса, кВ +/- </td> <td> 130/130 </td> </tr> <tr> <td> Номинальное напряжение при допустимом уровне радиопомех, Дб/кВ </td> <td> 34/10 86/40 55/20 </td> </tr> <tr> <td> Масса, кг </td> <td> 10,0 </td> </tr> </tbody> </table> </ul> <br> <ul> </ul>
