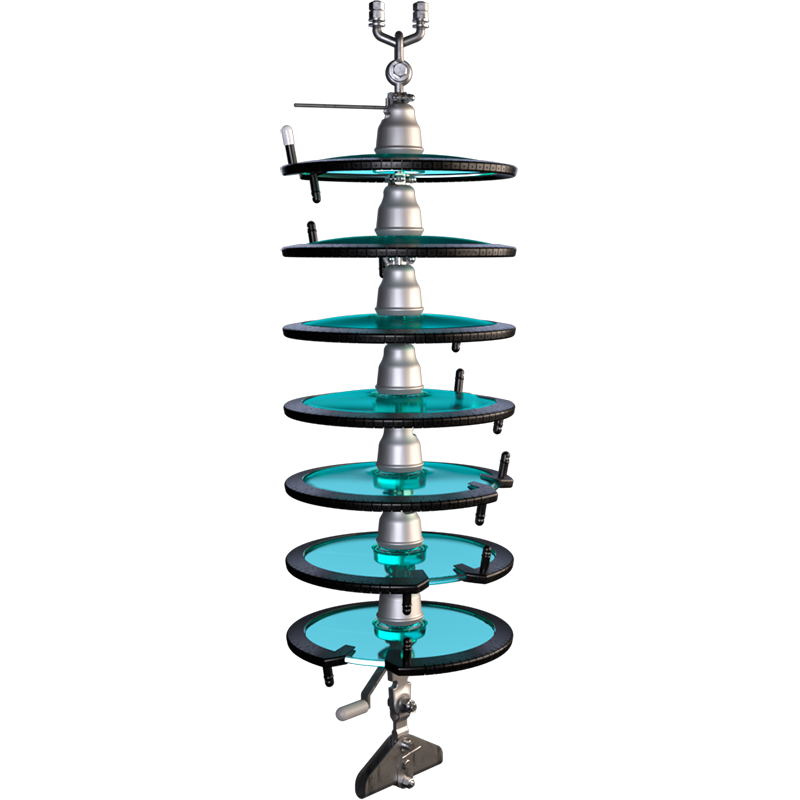

ГИРМК-110-7хИРМК-U120AD-IV-УХЛ1

<h2> <span style="font-size: 14px; text-transform: uppercase;">Гирлянда изоляторов-разрядников ГИРМК-110-7хИРМК-U120AD-IV-УХЛ1 </span></h2> <p> ГИРМК-110 (гирлянда изоляторов-разрядников мультикамерных) предназначена для молниезащиты воздушных линий электропередачи (ВЛ) трехфазного переменного тока классов напряжения 110 кВ. Гирлянда изоляторов-разрядников рассчитана для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69). </p> <p> </p> <p> ГИРМК состоят из гирлянды изоляторов-разрядников мультикамерных (ИРМК) на основе тарельчатых стеклянных изоляторов U120. ИРМК-U120-УХЛ1 является принципиально новым устройством, сочетающими в себе одновременно свойства и изолятора, и разрядника. Его применение позволяет защитить воздушные линии электропередачи от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии. </p> <p> Применение ГИРМК на ВЛ позволяет отказаться от грозозащитного троса. При этом снижается высота, масса и стоимость опор, а также стоимость всей ВЛ в целом, но обеспечивается её надёжная молниезащита. </p> <h3> <span style="font-size: 14px; text-transform: uppercase;">Характеристики </span></h3> <table cellspacing="0" cellpadding="0" border="1" align="center"> <tbody> <tr> <td> <p> Характеристика </p> </td> <td> <p align="center"> ГИРМК-110 </p> </td> </tr> <tr> <td> <p> Класс напряжения, кВ </p> </td> <td> <p align="center"> 110 </p> </td> </tr> <tr> <td> <p> Наибольшее длительно допустимое рабочее напряжение, кВ </p> </td> <td> <p align="center"> 73 </p> </td> </tr> <tr> <td> <p> Количество ИРМК в гирлянде, N, не менее </p> </td> <td> <p align="center"> 7 </p> </td> </tr> <tr> <td> <p> Наибольшее действующее значение ожидаемого тока КЗ в месте установки, отключаемое изолятором-разрядником, кА </p> </td> <td colspan="1"> <p align="center"> 3,5 </p> </td> </tr> <tr> <td> <p> Время гашения дуги сопровождающего тока, мс, не более </p> </td> <td colspan="1"> <p align="center"> 10 </p> </td> </tr> <tr> <td> <p> Выдерживаемый импульсный ток длительностью до полуспада не менее 50 мкс, не менее 2-х воздействий, кА </p> </td> <td colspan="1"> <p align="center"> 20 </p> </td> </tr> <tr> <td> <p> Импульсное разрядное напряжение, кВ </p> </td> <td> <p align="center"> <br> </p> </td> </tr> <tr> <td colspan="1">  - в сухом состоянии </td> <td colspan="1">        550 </td> </tr> <tr> <td colspan="1">  - под дождем </td> <td colspan="1">        600 </td> </tr> <tr> <td colspan="1">  Одноминутное переменное напряжение, кВ, не менее: </td> <td colspan="1">   </td> </tr> <tr> <td> - в сухом состоянии </td> <td> <p> 200 </p> </td> </tr> <tr> <td> - под дождем </td> <td> <p> 200 </p> </td> </tr> <tr> <td> 50%-ное разрядное переменное напряжение в загрязненном и увлажненном состоянии, кВ, не менее </td> <td> <p> 110 </p> </td> </tr> <tr> <td> Пропускная способность, Кл </td> <td colspan="1"> <p> 2,4 </p> </td> </tr> <tr> <td> Минимальная механическая разрушающая нагрузка, кН </td> <td colspan="1"> <p> 120 </p> </td> </tr> <tr> <td> Длина пути утечки, мм </td> <td colspan="1"> <p> 365хN </p> </td> </tr> <tr> <td> Уровень индустриальных радиопомех, дБ, не более </td> <td colspan="1"> <p> 54 </p> </td> </tr> <tr> <td> Масса, кг </td> <td colspan="1"> <p> 6,5хN </p> </td> </tr> </tbody> </table> <p> *N – кол-во изоляторов в гирлянде </p>
