ЛКГ 70-225/550-115 СП

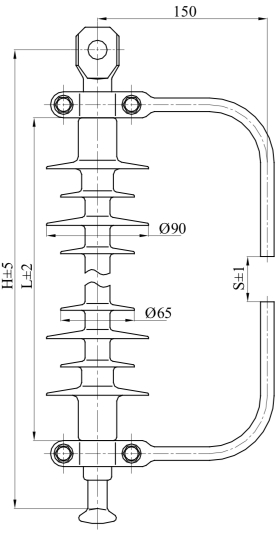

<h2> <span style="font-size: 14px; text-transform: uppercase;">Изолятор ЛКГ 70-225/550-115 СП</span></h2> Предназначены для изолированного поддерживающего и натяжного крепления грозозащитного троса на ВЛ 110-500 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50 С.<br> Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150. <br> Изоляторы ЛКГ представляют собой конструкцию, состоящую из линейного полимерного стержневого изолятора с кремнийорганической защитной оболочкой на 70 и 120 кН и разрядных рогов, обеспечивающих создание искрового промежутка, шунтирующего изолятор. <br> Изоляторы ЛКГ предлагается использовать вместо гирлянд стеклянных изоляторов (не менее двух изоляторов в поддерживающем тросовом креплении и не менее четырех в натяжном по п.2.5.122 ПУЭ-7) и комплектов разрядных рогов типа PR РРВ и РРН. <br> Изоляторы ЛКГ обладают всеми достоинствами линейных полимерных изоляторов (высокие механические и электрические характеристики и надежность, малые габариты, масса, низкая стоимость и т.д.). <br> В отличие от гирлянд стеклянных изоляторов могут быть изготовлены с любой изоляционной длиной с дискретностью 50 мм и любым размером искрового промежутка.<br> Изоляторы ЛКГ обеспечивают высокую надежность каналов высокочастотной связи за счет на порядок меньшей, чем у гирлянд тарельчатых изоляторов, емкости. <br> <ul> <li>Изготавливается по ТУ 3494-001-95192485-2008. </li> <li>Соответствуют ГОСТ 28856, ГОСТ Р 55189 и МЭК 61109.</li> </ul> <table align="center" border="1"> <tbody> <tr> <td style="text-align: center;"> Тип изолятора   </td> <td style="text-align: center;"> Н, мм </td> <td style="text-align: center;"> L, мм </td> <td style="text-align: center;"> U, кВ </td> <td style="text-align: center;"> Uс, кВ </td> <td style="text-align: center;"> Uм, кВ </td> <td style="text-align: center;"> Lу, мм </td> <td style="text-align: center;"> S, мм </td> <td style="text-align: center;"> <p> Масса,<br> кг </p> </td> </tr> <tr> <td style="text-align: center;">  ЛКГ 70-225/550-115 СП </td> <td style="text-align: center;"> 355 </td> <td style="text-align: center;"> 235 </td> <td style="text-align: center;"> 225 </td> <td style="text-align: center;"> 115 </td> <td style="text-align: center;"> 70  </td> <td style="text-align: center;"> 550  </td> <td style="text-align: center;"> 115 </td> <td style="text-align: center;"> 1,95 </td> </tr> </tbody> </table> В таблице:<br> Uc, Uм – средние разрядные напряжения 50 Гц изолятора без рогов в сухом состоянии и под дождем, кВ. <p style="text-align: center;"> </p>
