Изолятор ЛКГ 120-180/410-65 СП

Предназначены для изолированного поддерживающего и натяжного крепления грозозащитного троса на ВЛ 110-500 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50 С.
Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.
Изоляторы ЛКГ представляют собой конструкцию, состоящую из линейного полимерного стержневого изолятора с кремнийорганической защитной оболочкой на 70 и 120 кН и разрядных рогов, обеспечивающих создание искрового промежутка, шунтирующего изолятор.
Изоляторы ЛКГ предлагается использовать вместо гирлянд стеклянных изоляторов (не менее двух изоляторов в поддерживающем тросовом креплении и не менее четырех в натяжном по п.2.5.122 ПУЭ-7) и комплектов разрядных рогов типа PR РРВ и РРН.
Изоляторы ЛКГ обладают всеми достоинствами линейных полимерных изоляторов (высокие механические и электрические характеристики и надежность, малые габариты, масса, низкая стоимость и т.д.).
В отличие от гирлянд стеклянных изоляторов могут быть изготовлены с любой изоляционной длиной с дискретностью 50 мм и любым размером искрового промежутка.
Изоляторы ЛКГ обеспечивают высокую надежность каналов высокочастотной связи за счет на порядок меньшей, чем у гирлянд тарельчатых изоляторов, емкости.

• Изготавливается по ТУ 3494-001-95192485-2008.
• Соответствуют ГОСТ 28856, ГОСТ Р 55189 и МЭК 61109.

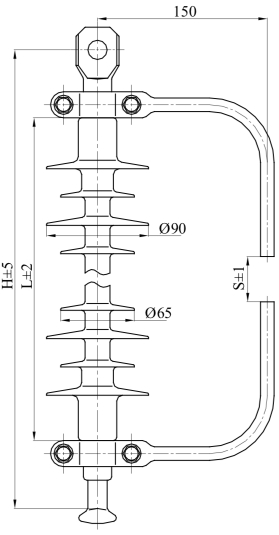

Тип изолятора	Н, мм	L, мм	U, кВ	Uс, кВ	Uм, кВ	Lу, мм	S, мм	Масса, кг
ЛКГ 120-180/350-S СП	330	185	180	95	60	350	65	2,10
ЛКГ 120-180/410-S СП						410		2,15

В таблице:
Uc, Uм – средние разрядные напряжения 50 Гц изолятора без рогов в сухом состоянии и под дождем, кВ.
