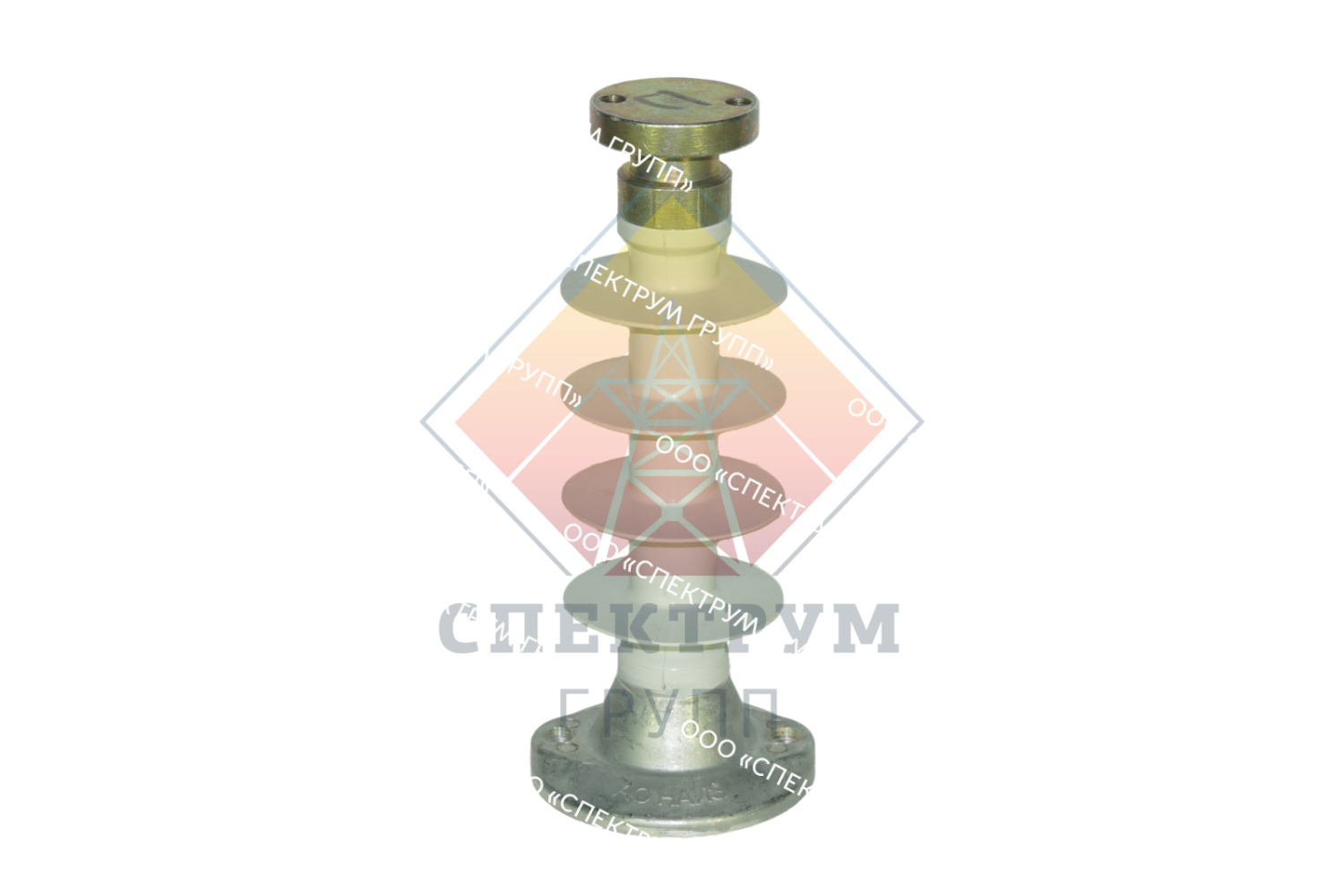

Изолятор опорный полимерный ОСК 4-10-А-4 УХЛ1

Предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и в распределительных устройствах электростанций и подстанций переменного тока напряжением 10 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 оС до + 50 оС.
Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.
Изготавливаются по ТУ 3494-024-82442590-2015 (ТУ 3494-003-57966314-2006) Соответствуют ГОСТ Р 52082.

Технические характеристики

Наименование		ОСК 4-10-А-1	ОСК 4-10-2	ОСК 4-10-А-2	ОСК 4-10-А-4	ОСК 4-10-Б-4
Нормированная разрушающая сила на изгиб, кН		4	4	4	4	4
Строительная высота Н, мм		175	190	215	215	305
Изоляционная высота L, мм		125	130	170	170	225
Длина пути утечки, мм, не менее		225	300	300	420	460
Выдерживаемое напряжение, кВ	грозового импульса	85	85	130	130	185
	50 Гц в сухом состоянии	42	45	75	75	130
	50 Гц под дождем	30	30	45	45	85
Разрядное напряжение 50 Гц в загрязненном и увлажненном состоянии,  кВ, не менее		13	13	13	13	13
Нормированная удельная поверхностная проводимость слоя загрязнения, мкСм		5	10	10	30	30
Допустимая степень  загрязнения (СЗ) по ГОСТ 9920		I	II	II	IV	IV

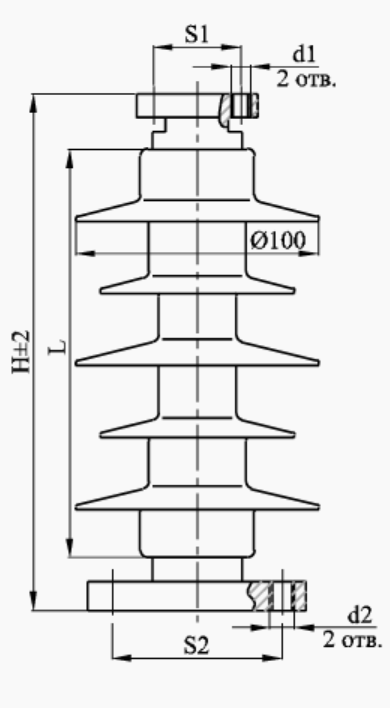

Присоединительные размеры изоляторов

Наименование	Верхний фланец			Нижний фланец
	S1	D1	d1	S2	D2	d2
ОСК 4-10-А-1	18		2М6	105		2М10
ОСК 4-10-А01-1	36		2M8	70		2M10
ОСК 4-10-А02-1	18		2M8	70		2M10
ОСК 4-10-2	36		2M8	70		2M10
ОСК 4-10-А-2	36		2M8	70		2M10
ОСК 4-10-А-4	36		2M8	70		2M10
ОСК 4-10-Б-4	36		2M8	70		2M10
ОСК 4-10-Б01-4		Ø76	4M12		Ø76	4M12
