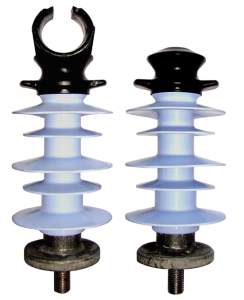

Изолятор опорный линейный ОЛСК 12,5-35-А-4

Предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3, ПЗВ и ПЗВГ на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 35 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50 0С. Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150. Провод может быть закреплен в желобе или на шейке изолятора. Крепление к металлоконструкциям опор (траверсам) осуществляется при помощи болтового соединения. Конструкция изоляторов модификации «А» позволяет осуществлять раскатку проводов СИП-3, ПЗВ и ПЗВГ непосредственно по изоляторам без применения раскаточных роликов. Это сокращает время монтажа и уменьшает его стоимость. После раскатки проводов по изоляторам модификации «А» они должны быть закреплены в желобе или на шейке изолятора на прямых участках линии и на шейке - при повороте линии. В изоляторах модификации «В» провод фиксируется при помощи прижимной планки. Изготавливаются по ТУ 3494-008-82442590-2009.

Технические характеристики

Наименование		ОЛСК 12,5-35-А(Б)-2	ОЛСК 12,5-35-В-2	ОЛСК 12,5-35-А(Б)-4	ОЛСК 12,5-35-В-4
Номинальное напряжение, кВ		35
Нормированная разрушающая  сила на изгиб, кН		12,5
Нормированная механическая  разрушающая сила при растяжении, кН		10,0
Строительная высота Н,  мм, не более		400	420	465	485
Изоляционная высота L,  мм, не менее		340	350	425	435
Длина пути тока утечки,  мм, не менее		960	970	1150	1160
Выдерживаемое напряжение, кВ	полного грозового импульса	210		240
	50 Гц в сухом состоянии	165		180
	50 Гц под  дождем	120		140
Разрядное напряжение 50 Гц в загрязненном и увлажненном состоянии, кВ, не менее		42
Нормированная удельная поверхностная проводимость слоя загрязнения, мкСм		10		30
Допустимая степень загрязнения (СЗ) по ГОСТ 9920		II		IV
