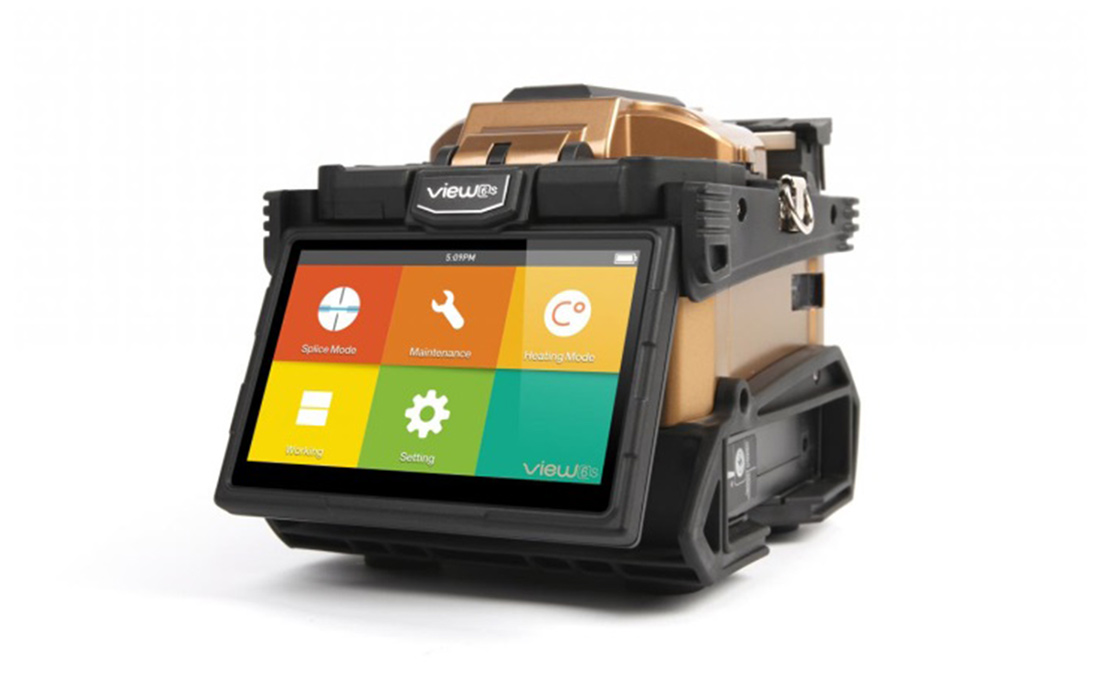

INNO VIEW 6S

<h2> <span style="font-size: 14px; text-transform: uppercase;">Сварочный аппарат INNO Instrument VIEW 6S</span></h2> Inno View 6s развил и дополнил линейку шестимоторных магистральных аппаратов для сварки оптических волокон серии View. Внеся минимальные изменения в конструкцию, изготовители добились улучшения некоторых характеристик и одновременно сохранили основные моменты, которые составляют объективное преимущество всей серии. <br> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">Характеристики</span></h3> <table cellpadding="1" cellspacing="1" border="1" align="center" class="table"> <tbody> <tr> <td style="text-align: center;"> Форма канавок </td> <td style="text-align: center;"> V-образная, под одиночное волокно </td> </tr> <tr> <td style="text-align: center;"> Автоматическое определение типов волокон </td> <td style="text-align: center;"> Да, в программе Auto автоматически распознаются волокна: MM; G.652; NZ; G.657 </td> </tr> <tr> <td style="text-align: center;"> Типы свариваемых волокон </td> <td style="text-align: center;"> SM (ITU-T G.652 &amp; G.657) / MM (ITU-T G.651) / DS(ITU-T G.653) / NZDS (ITU-T G.655); BIF (Bend Insensitive Fiber) </td> </tr> <tr> <td style="text-align: center;"> Дополнительные оптимизированные программы </td> <td style="text-align: center;"> MM 62,5; MM 50; EDF; G.657A; G.657B; G.657A2; G.657B3; Bend Bright XS; G.654; CSF; SM80 и другие, в том числе для несовпадающих типов волокон. Программы для сварки аттенюатора (стыка с предварительно заданным затуханием). Да, для трёх типов волокон: </td> </tr> <tr> <td style="text-align: center;"> Наличие режима Quick для сварки в экстремальных условиях </td> <td style="text-align: center;"> Режим Quick был создан в качестве альтернативы ручному режиму для быстрой сварки в неоптимальных условиях, например, при подключении абонентов. </td> </tr> <tr> <td style="text-align: center;"> Фиксация волокон по наружному покрытию </td> <td style="text-align: center;"> 0,25 мм; 0,9 мм; 2 мм; 3,0 мм; плоский кабель сечением 3х2 мм; для скользящего покрытия 0,9 мм потребуется докупить опциональные съёмные фиксаторы. Длина скола: 5 мм для покрытия диаметром 0,250 мм; 10 мм для покрытия диаметром 0,900 мм; 13 мм для покрыти </td> </tr> <tr> <td style="text-align: center;"> Допустимый диаметр волокна для закладывания в V-канавку </td> <td style="text-align: center;"> 80 - 150 мкм; Количество программ для сварки волокон: 128 программируемых режимов; 47 режимов оптимизированы для различных волокон; Можно добавлять новые программы, загружая любой из 27 шаблонов, хранящихся в памяти. </td> </tr> <tr> <td style="text-align: center;"> Количество программ для термоусадки гильз </td> <td style="text-align: center;"> 32 программируемых режима; 7 режимов оптимизированы для различных гильз; Можно добавлять новые программы, загружая три шаблона: для коротких гильз, для длинных гильз и для быстрой усадки с предварительным нагревом. </td> </tr> <tr> <td style="text-align: center;"> Типичная величина затухания в сварных стыках </td> <td style="text-align: center;"> SM: 0,02 дБ / MM: 0,01 дБ / DS: 0,04 дБ / NZDS: 0,04 дБ / G.657: 0,02 дБ </td> </tr> <tr> <td style="text-align: center;"> Возвратные потери от стыка </td> <td style="text-align: center;"> лучше -60 дБ </td> </tr> <tr> <td style="text-align: center;"> Подсветка канавок </td> <td style="text-align: center;"> Три LED белого цвета </td> </tr> <tr> <td style="text-align: center;"> Продолжительность одной сварки (от закрытия крышки до появления оценки потерь на дисплее) </td> <td style="text-align: center;"> 13 с в программе Auto 10 с в программе SM-Auto 10 c в программе SM-SM 6 c в программе Quick </td> </tr> <tr> <td style="text-align: center;"> Оценка потерь сварного стыка </td> <td style="text-align: center;"> Автоматическая, во всех режимах </td> </tr> <tr> <td style="text-align: center;"> Допустимые размеры защитных гильз </td> <td style="text-align: center;"> Длина: 20 мм; 30 мм; 40 мм; 50 мм; 60 мм; 33 мм (для сварных коннекторов). Диаметр: до 6 мм включительно </td> </tr> <tr> <td style="text-align: center;"> Продолжительность одной термоусадки (для стандартной гильзы 60 мм, 45мм) </td> <td style="text-align: center;"> 13с и 9с соответственно </td> </tr> <tr> <td style="text-align: center;"> Объём журнала сварок </td> <td style="text-align: center;"> 15000 записей, включающих дату, наименование и параметры режима, оценку потерь и изображение каждого стыка в двух проекциях. Записи заносятся в журнал циклически. Предусмотрена очистка и копирование журнала через порт USB-A. </td> </tr> <tr> <td style="text-align: center;"> Тест на разрыв (усилие) </td> <td style="text-align: center;"> 1,96 – 2,25 Н </td> </tr> <tr> <td style="text-align: center;"> Условия эксплуатации </td> <td style="text-align: center;"> Высота от 0 до 5000 м над уровнем моря; влажность от 0 до 95% без конденсата; температура от -10°С до +50°С; скорость ветра не более 15 м/с </td> </tr> <tr> <td style="text-align: center;"> Условия хранения </td> <td style="text-align: center;"> При температуре от -40°C до +80°С и влажности от 0 до 95% без конденсата. </td> </tr> <tr> <td style="text-align: center;"> Монитор </td> <td style="text-align: center;"> С цветным дисплеем LCD 5,0″, изменяемым углом наклона и инверсией изображения. </td> </tr> <tr> <td style="text-align: center;"> Увеличение волокон </td> <td style="text-align: center;"> 160х или 320x в зависимости от режима просмотра, зуммирование до 440х. Требуемый источник питания: Литий-ионный аккумулятор LBT-50 типа slot-in; 11,1 В. Внешний адаптер питания и подзарядки: вход AC 220В; выход DC 19 В; 3,42 А. Гнездовой разъём 5,5 х 2,5 </td> </tr> <tr> <td style="text-align: center;"> Управление </td> <td style="text-align: center;"> Клавиатура или тачскрин. Все функции, кроме включения аппарата, дублируются. </td> </tr> <tr> <td style="text-align: center;"> Автоматическая калибровка дуги </td> <td style="text-align: center;"> Да, автоматически корректирует параметры при каждой сварке, с учётом температуры и атмосферного давления </td> </tr> <tr> <td style="text-align: center;"> Ручная калибровка дуги </td> <td style="text-align: center;"> Да, с помощью теста «Калибровка дуги» в меню «Техобслуживание». </td> </tr> <tr> <td style="text-align: center;"> Ресурс электродов </td> <td style="text-align: center;"> Рекомендованный 5500 разрядов. Максимальный 10000. Допускается чистка и повторная установка. Фирменная оснастка для чистки входит в комплект. </td> </tr> <tr> <td style="text-align: center;"> Интерфейсы </td> <td style="text-align: center;"> USB-А; USB-mini. Обновление внутреннего ПО без доступа в интернет. </td> </tr> <tr> <td style="text-align: center;"> Размеры устройства </td> <td style="text-align: center;"> Высота х Ширина х Глубина = 150 х 150 х 178 мм </td> </tr> <tr> <td style="text-align: center;"> Размеры чемодана </td> <td style="text-align: center;"> Высота х Ширина х Глубина = 250 х 510 х 300 мм </td> </tr> <tr> <td style="text-align: center;"> Масса устройства </td> <td style="text-align: center;"> 2.50 кг (с аккумулятором) / 2.20 кг (без аккумулятора) </td> </tr> <tr> <td style="text-align: center;"> Масса чемодана с полным комплектом внутри </td> <td style="text-align: center;"> 7.20 кг </td> </tr> </tbody> </table> <br> <br> Уникальный узел сведения, выполненный в японской традиции Fujikura FSM-60S, который обеспечивает надёжность, долговечность и, вкупе с бампером, устойчивость к ударам и падениям с небольшой высоты.<br> Inno View 6s — аппарат с автоматическим выравниванием волокон по сердцевине. Шесть моторов обеспечивают подачу, выравнивание и фокусировку волокон с чётким подробным изображением их сердцевин и облегчённым визуальным контролем качества сварки. Предусмотрено зуммирование изображения.<br> Система обработки изображения за 3 секунды определяет тип волокна и автоматически подбирает оптимальную программу сварки. Распознаются типы волокон: SM, MM, NZ и волокна, малочувствительные к изгибам, удовлетворяющие стандарту G.657.<br> Два полноценных средства управления: клавиатура и тачскрин. Тачскрин полностью дублирует функции клавиатуры (кроме включения питания).<br> View 6s является одним из самых быстрых устройств среди классических шестимоторных аппаратов с выравниванием волокон по сердцевине. Сварка волокон с автоматическим определением их типа и автоподбором программы занимает всего 13 секунд. Быстрая сварка в облегчённом режиме займёт от 8 до 10 секунд в зависимости от программы.<br> Печь в режиме с предварительным нагревом усаживает 60-миллиметровую гильзу за 15 секунд.<br> Ресурс электродов, используемый для напоминания о их состоянии, устанавливается самим владельцем в диапазоне от 1 до 10000 разрядов (по умолчанию 5500). После процедуры замены электродов счётчик дуг сбрасывается в ноль.<br> Электроды E-50, унифицированные с Fujikura ELCT2-20A, и лезвие скалывателя Inno B-20, унифицированное с Fujikura CB-16, означают возможность установки как оригинальных, так и любых иных подходящих электродов и лезвий (реплик).<br> Универсальные зажимы VFH-40S, фиксирующие волокна по наружному покрытию 0,25 мм; 0,9 мм (плотный буфер); 2 мм; 3 мм и 3х2 мм (дроп-кабель), вкупе с узкими V-канавками позволяют скалывать волокна на 5 мм и защищать стык гильзами 20-миллиметровой длины.<br> В стандартный комплект аппарата входит оснастка для сварных коннекторов Inno SOC-SC.<br> В списке программ имеется режим Quick для быстрой сварки в неоптимальных условиях, а также три отдельные программы для сварки фиксированных аттенюаторов на волокнах SM, MM и NZ. Величина преднамеренно внесённого затухания настраивается от 0,1 до 20 дБ с шагом 0,1 дБ<br>
