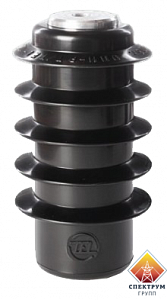

Ограничитель перенапряжений ОПН‐РВ‐6/7,6/5/250 УХЛ1

Назначение ограничителя перенапряжения ОПН‐РВ‐6/7.6/5/250 УХЛ1

ОПН‐РВ‐6/7.6/5/250 УХЛ1 (ОПН-РВ-6/7,6) новое наименование TER_RecUnit_SA6_RV(7.6) предназначены для защиты электрооборудования в сетях класса напряжения от 6 до 10 кВ с изолированной или компенсированной нейтралью от грозовых перенапряжений. Рекомендуются для использования в распределительных сетях для защиты трансформаторов, пунктов секционирования, мест перехода кабельных линий в воздушные, а также для замены морально устаревших разрядников серии РВО при новом строительстве и реконструкции.

Описание ограничителя перенапряжения ОПН‐РВ‐6/7.6/5/250 УХЛ1

ОПН‐РВ‐6/7.6/5/250 УХЛ1 ограничитель перенапряжения нелинейный (ОПН) производства компании «Таврида Электрик» предназначен для использования в качестве основных средств защиты электрооборудования станций и сетей среднего класса напряжения переменного тока промышленной частоты от коммутационных и грозовых перенапряжений. При его разработке были использованы последние технологические достижения и опыт эксплуатации ОПН в отечественной и зарубежной практике. Ограничитель рекомендуется применять при новом строительстве, а также взамен вентильных разрядников соответствующих классов напряжения при проектировании, эксплуатации, техническом перевооружении и реконструкции электроустановок.

Характеристики ограничителя перенапряжения ОПН‐РВ‐6/7.6/5/250 УХЛ1:

• Ограничитель перенапряжений изготовлен в соответствии с требованиям ГОСТ Р 52725, ГОСТ 16357, ГОСТ 17412, ГОСТ 12.2.007.0-75, ТУ 3414-001-56227313-2006, ТУ 3414-004-56227313-2007, МЭК 60099-4.

• Класс напряжения: 6 кВ;

• Наибольшее длительно-допустимое рабочее напряжения: 7,6 кВ;

• Номинальный разрядный ток: 5 кА;

• Ток пропускной способности: 250 А;

• Ток взрывобезопасности: 40 кА;

• Длина пути утечки тока: 2,5 см/кВ;

• Материал изоляции корпуса: синтетический полимер;

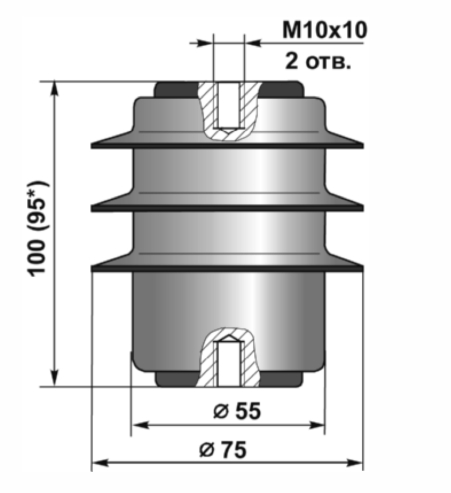

• Высота H: 95±1 мм;

• Масса: 0,45±0,1 кг;

• Тара: 240×240×150 (ДхШхВ) по 9 шт.
