Ограничитель перенапряжений ОПН-РТ-6/7,2 УХЛ2

TER_Cbunit_SA6_RT(7.2)

Ограничители перенапряжений нелинейные предназначены для использования в качестве основных средств защиты электрооборудования станций и сетей среднего класса напряжения переменного тока промышленной частоты от 48 до 62 Гц от коммутационны и грозовых перенапряжений.
Предназначены для надежной защиты электрооборудования в сетях класса напряжения от 6 до 10 кВ с изолированной или компенсированной нейтралью.

Рекомендуются для использования в распределительных сетях для защиты трансформаторов и двигателей. ОПН-РТ/TEL-6/7,2 УХЛ2 применяются для внутренней установки в условиях умеренного и холодного климата при температуре окружающего воздуха от -60°С до +45°С на высоте не более 1000 метров над уровнем моря (УХЛ 2 по ГОСТ 15150).
Ограничители длительно выдерживают механическую нагрузку до 300 Н оттяжения провода в направлении, перпендикулярном вертикальной оси ОПН-РТ/TEL.
По стойкости к механическим воздействующим факторам ОПН-РТ/TEL соответствует группе условий эксплуатации Мб, ГОСТ 17516.1
Рабочее положение ОПН-РТ/TEL-6/7,2 УХЛ2 — под любым углом к горизонтальной плоскости.
Значение тока взрывобезопасности 20 кА.

О	- ограничитель
П	- перенапряжений
Н	- нелинейный
РТ	- индекс типа
TEL	- торговая марка
6	- класс напряжения
7,2	- наибольшее длительное доступное напряжение
УХЛ	- климатическое исполнение по ГОСТ 15150
2	- категория размещения по ГОСТ 15150

Класс разряда линии в соответствии с IEC99-4	II
Номинальный разрядный ток, А	10
Максимальная амплитуда импульса тока 4/10 мкс, кА	100
Ток проводимости, мА, не более:
амплитуда	0,9
действующее значение	0,7
Классификационный ток (амплитуда), мА	1,4
Пропускная способность, А, не менее	500
Удельная энергоемкость, кДж/кв	5,5

Условия транспортирования ОПН-РТ/TEL-6/6,9 в части воздействия механических факторов — группа Ж по ГОСТ 23216. Условия транспортирования и хранения в части воздействия климатических факторов по группе 2(С) ГОСТ 15150.

Наименование параметра	6/6,0	6/6,9	10/10,5	10/12,0
Класс напряжения сети, кВ	6	6	10	10
Наибольшее длительно допустимое рабочее напряжение, кВ 2	6,0	6,9	10,5	12,0
Номинальный разрядный ток, кА 3	10	10	10	10
Остающееся напряжение на ОПН-КР/TEL, не более, кВ, при импульсе тока:
125 A 30/60 мкс	14,3	16,20	24,8	29,7
500 A 30/60 мкс	15,0	17,0	26,1	31,3
1 000 A 8/20 мкс	15,6	17,6	27,0	32,4
5 000 A 8/20 мкс	17,7	20,00	30,7	36,9
10 000 A 8/20 мкс	19,0	21,5	33,07	39,6
20 000 A 8/20 мкс	21,2	24,0	36,7	44,1
Классификационное напряжение ОПН-КР/TEL (при амплитуде тока 1,4 мА), UКЛ, кВ, не менее 5	6,9	7,7	12,0	13,8
Удельная энергия, кДж/кВ 6	3,6	3,6	3,6	3,6
Длина пути утечки, мм	143	143	205	205

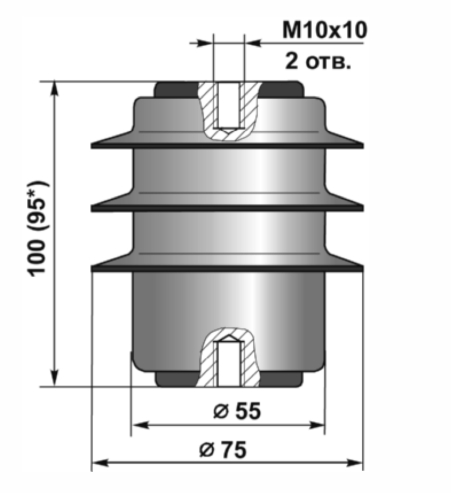

Весогабаритные показатели, не более
высота H, мм	95	957	125	125
диаметр D, мм	65	65	65	65
масса, кг	0,7	0,7	0,9	0,9
Присоединительные размеры	М 10Х10 (2 отверстия)
